重建SOLIDWORKS镜像零件关联的实用方法

做装配体时,经常会遇到对称的零件,但是需要两个零件不同的名称、图号。有的会遇到两零件之间无法关联的问题,其实这些问题找到地方刷新一下就好了。

图一:solidworks装配体中一对镜像零件


1.打开第一个零件,用镜像零件命令,去创建一个新的零件名称、图号。

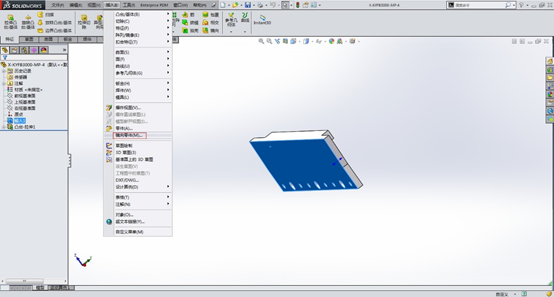

图二:solidworks中镜像零件操作



2.镜像的零件一般来讲是可以直接关联的,修改第一个零件第二个零件也会做相应更改。但是若没有自动更改,而且重建模型也无法更改的话。就需要如下操作:(例如:在原模型中加一个圆柱,但是出现了镜像图中没有产生关联的情况。)



图三:Solidworks镜像零件之间无法关联



1)点击更改特征

图四:Solidworks更改特征




2)确定完成更改,零件特征重新加载。



图五:镜像零件随之更改


其实镜像零件无法建立关联的问题仅仅属于个例,像这样有好多我们觉得是问题的东西,仅仅靠简单的刷新就可以解决。要从简单的开始,多做一些尝试。
