在做非标设计时,装配体往往是左右对称的,这时,我们在装配时没必要一个一个按照同轴心等特点进行配合,我们完全可以通过镜像命令来操作。接下来我详细说说具体的操作步骤。

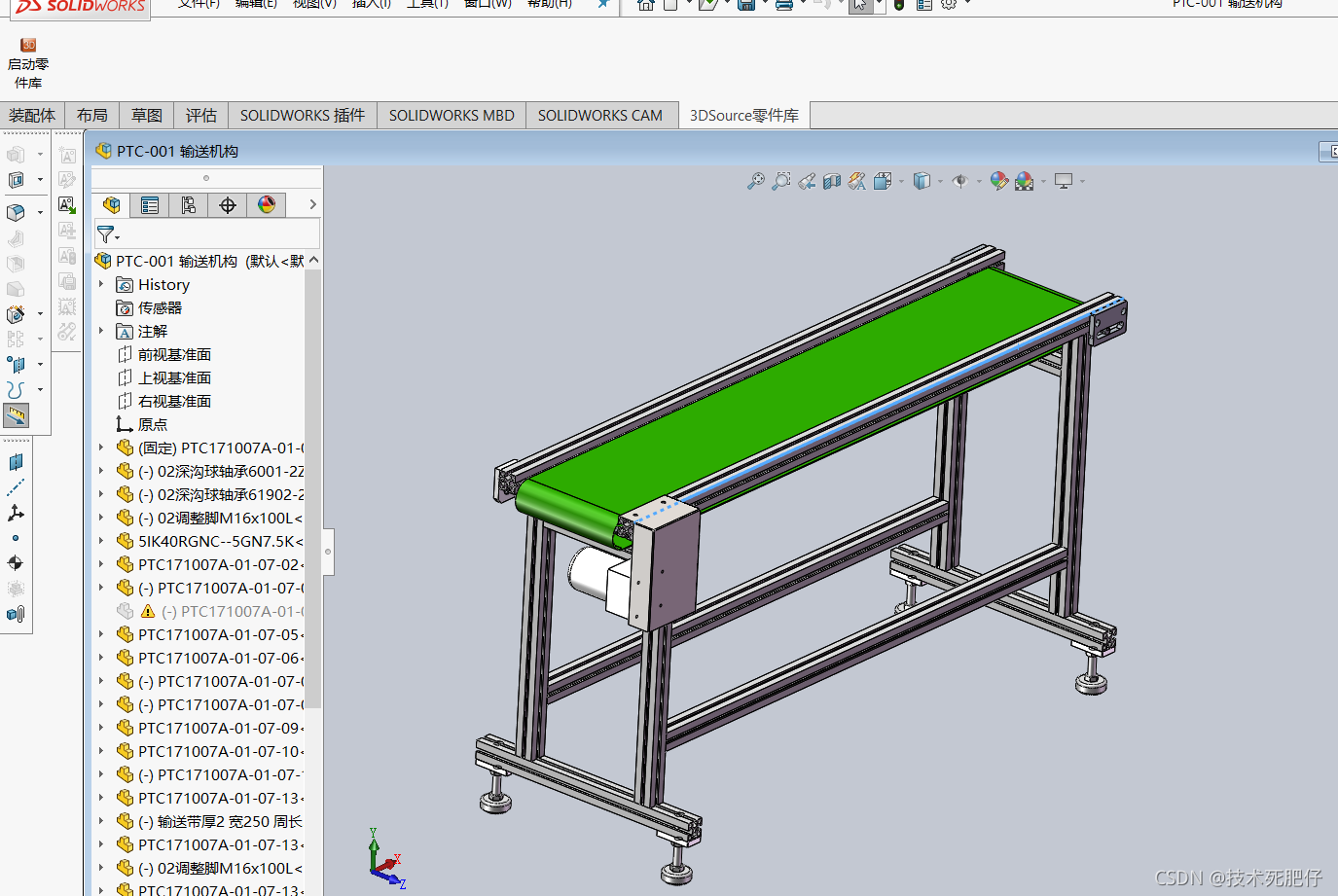

1.首先打开一个装配体,如下图所示。

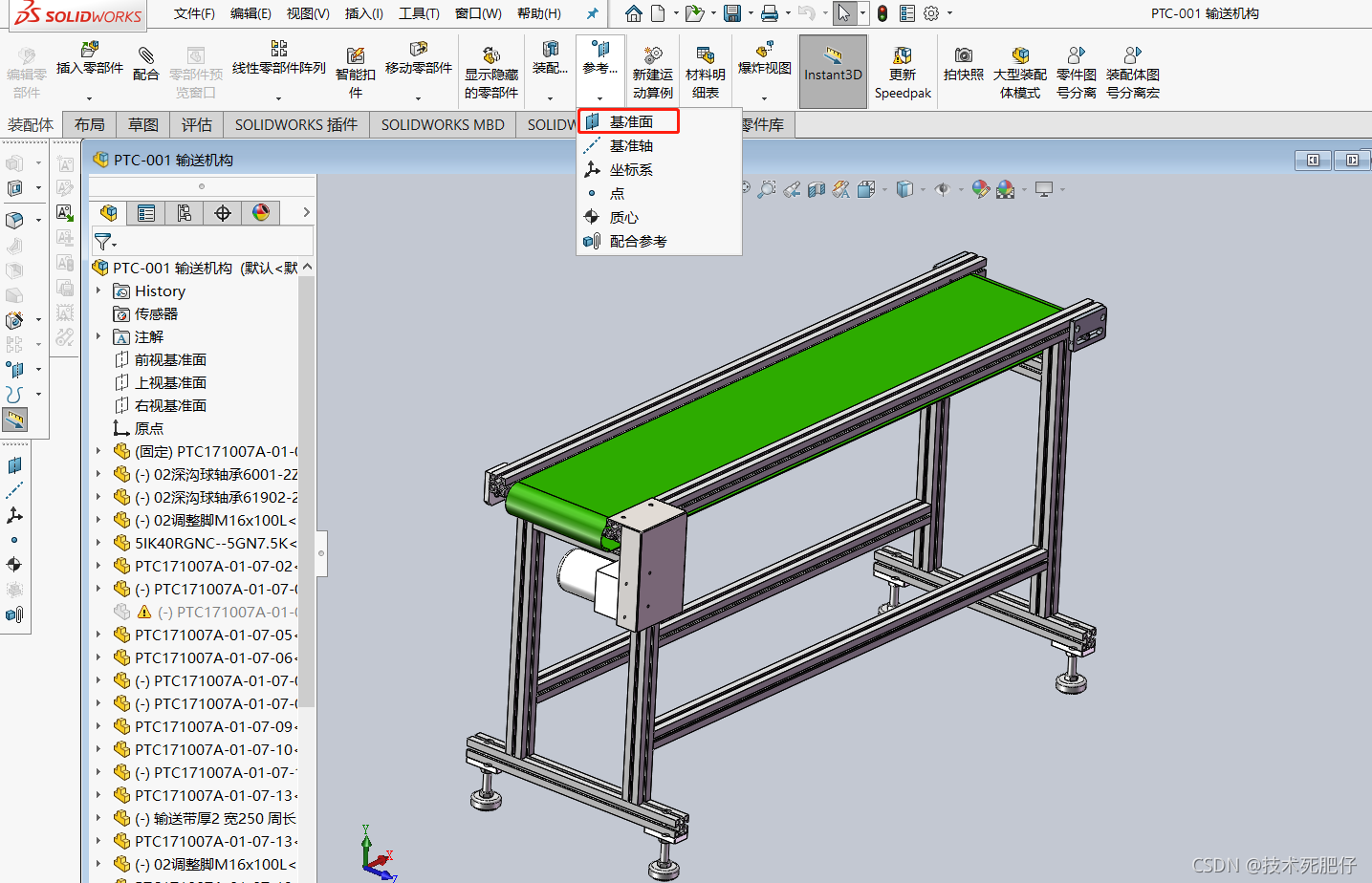

2.首先建立基准面,点击装配体一栏中的参考基准面,点击基准面如下图所示。

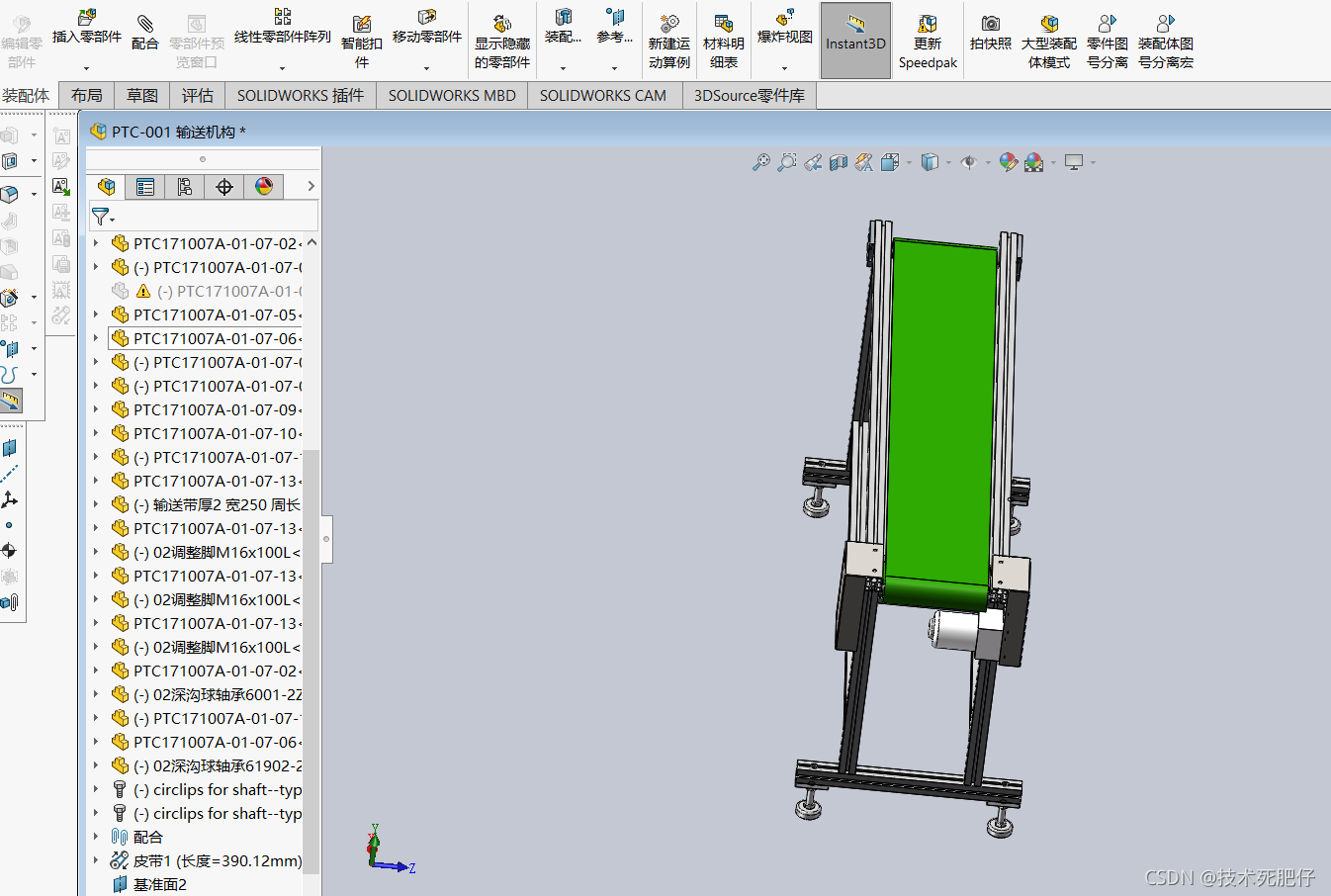

3.选择输送机的左右两个面为参考面,如下图所示。建立中间基准面。

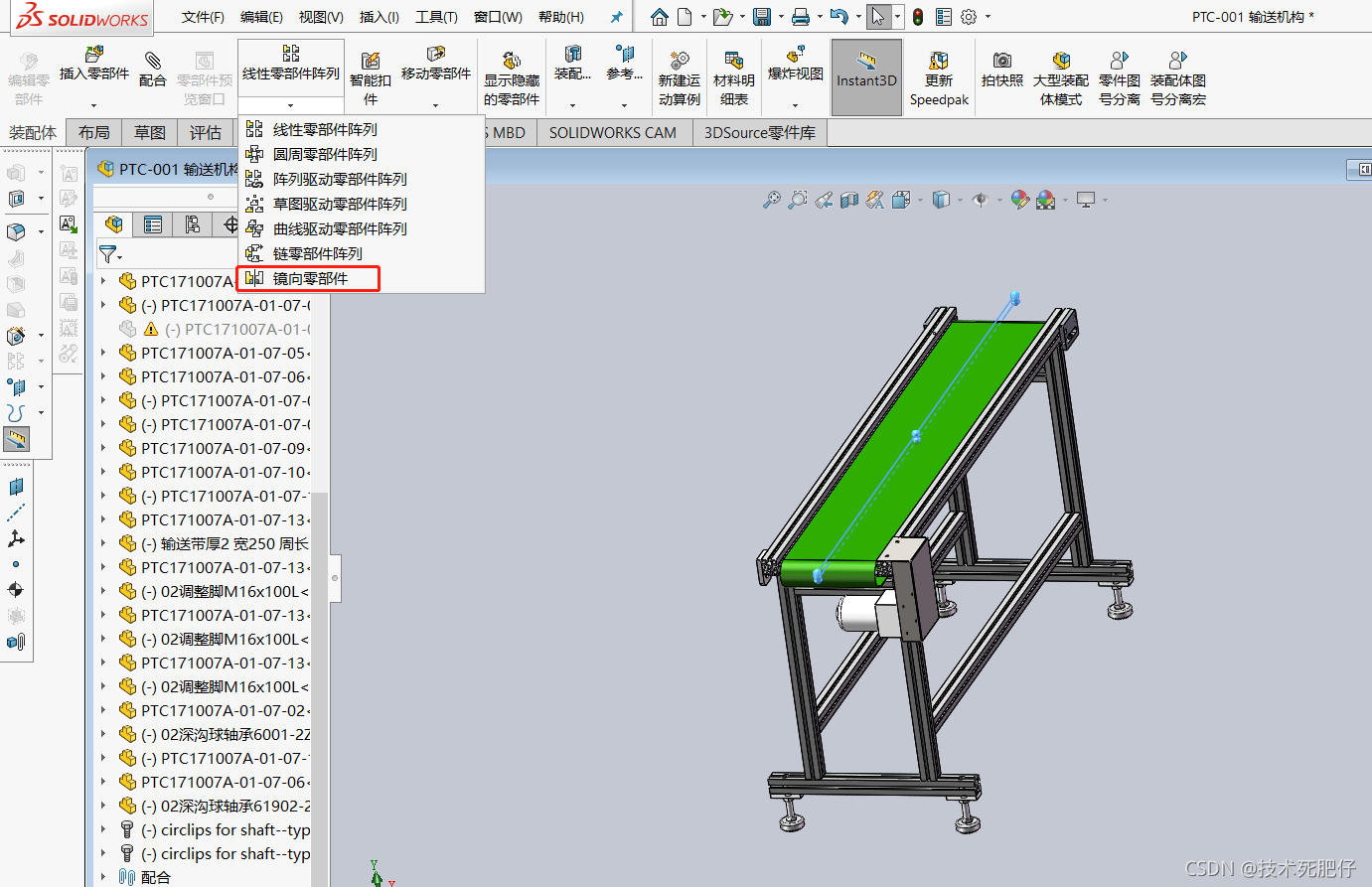

4.如下图所示,选择装配一栏中的线性零部件阵列下拉菜单中的镜向零部件。

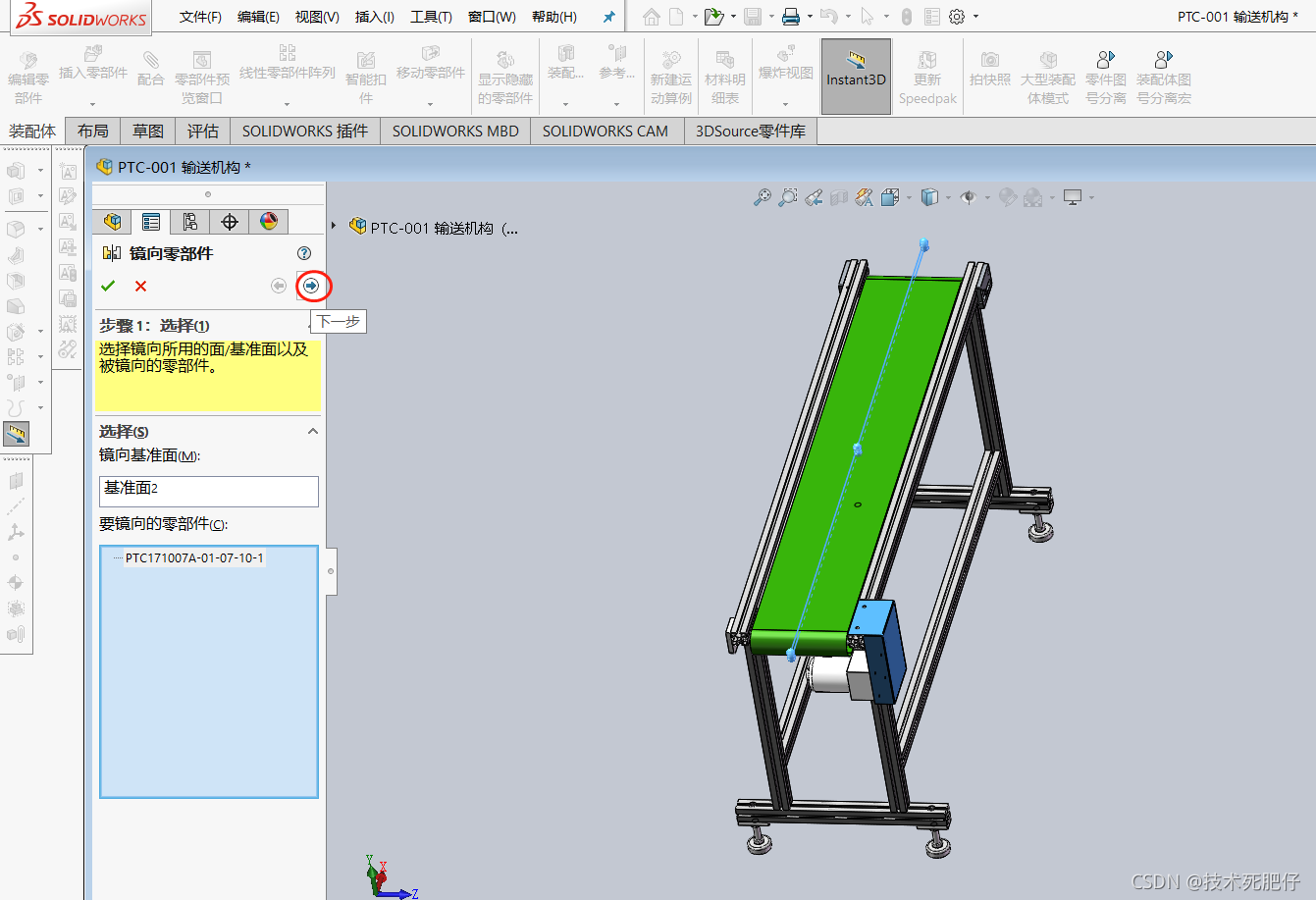

5.基准面选择刚刚建立的基准面,然后选择要镜向的零件。
6.点击向右的箭头,看看镜向后的图形是否是自己想要的。点击后会出现镜向后的紫色虚影。
7.如果觉得这种样式是正确的点击勾即可
8.如果觉得不是自己想要的形式,找到左侧的镜向零部件,右击在下拉菜单中找到编辑如下图所示。

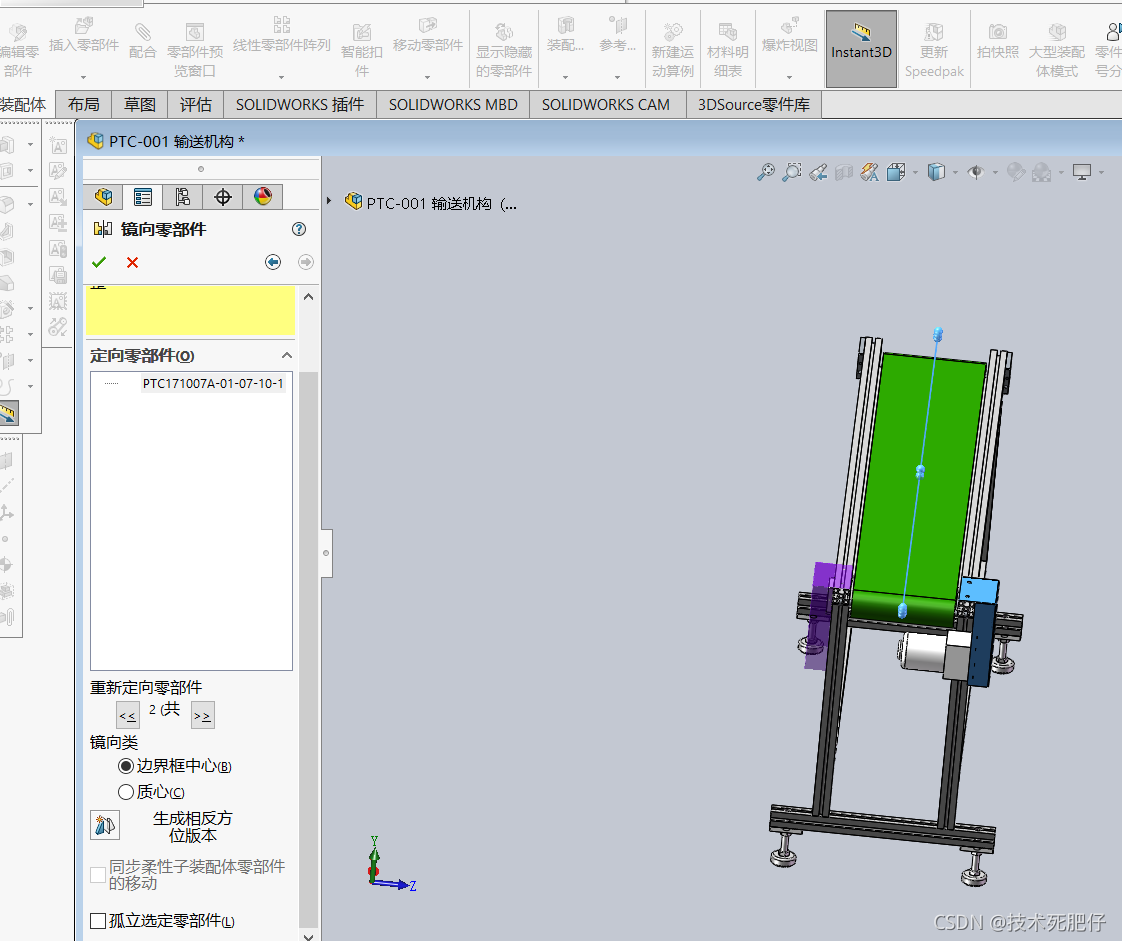

9.重复刚刚的操作,到下图这个界面。

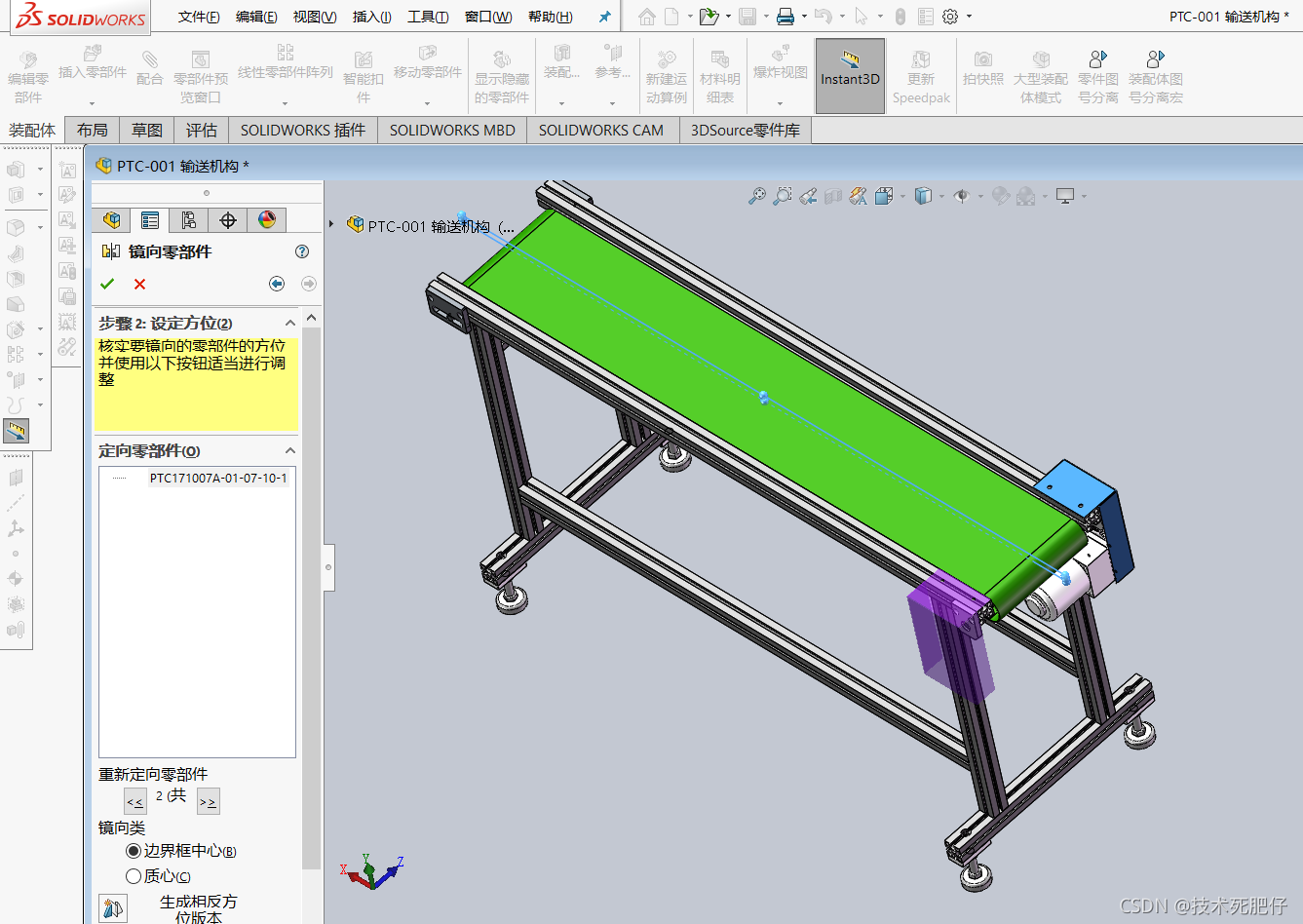

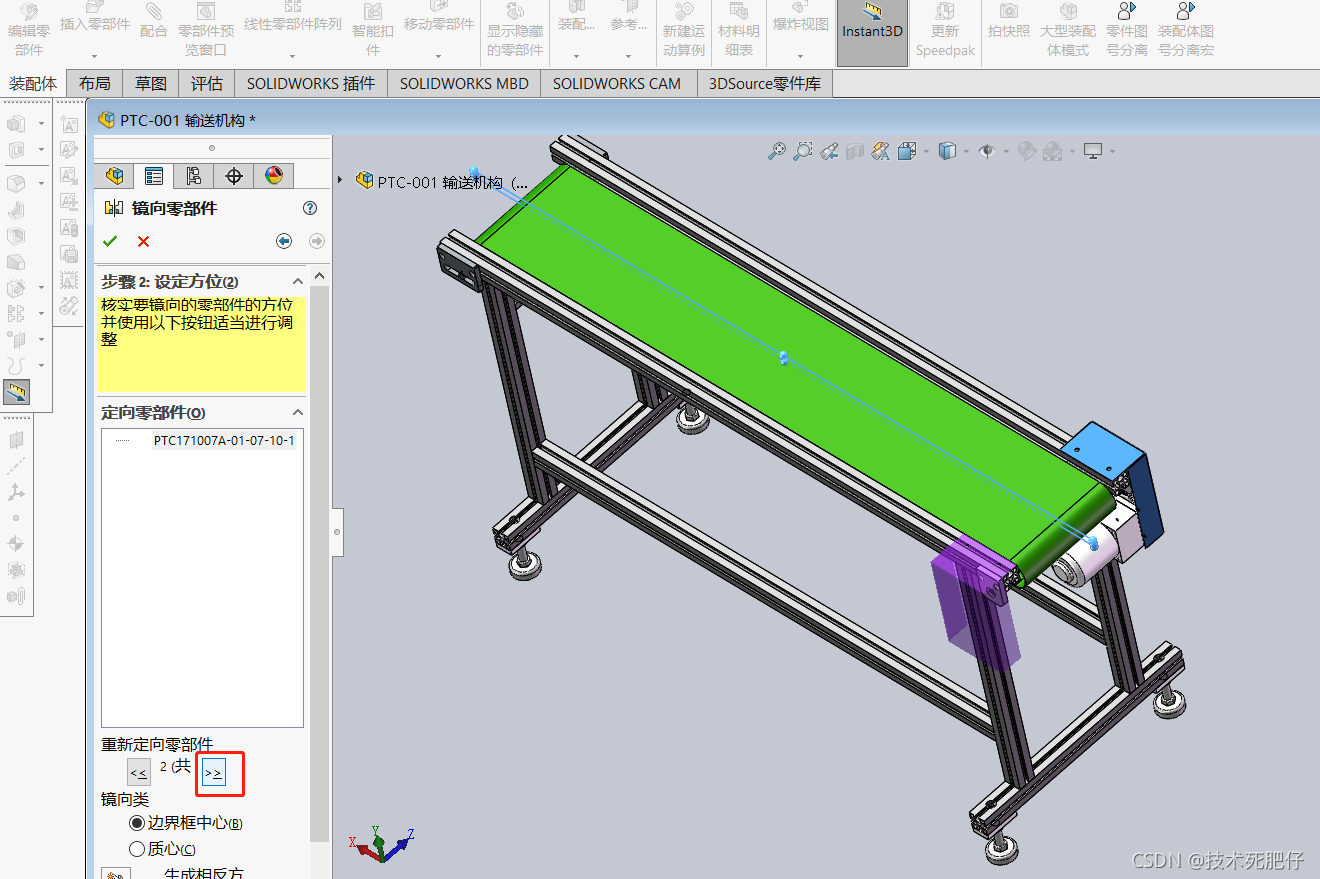

10.点击下图中的箭头,会出现各种样式。

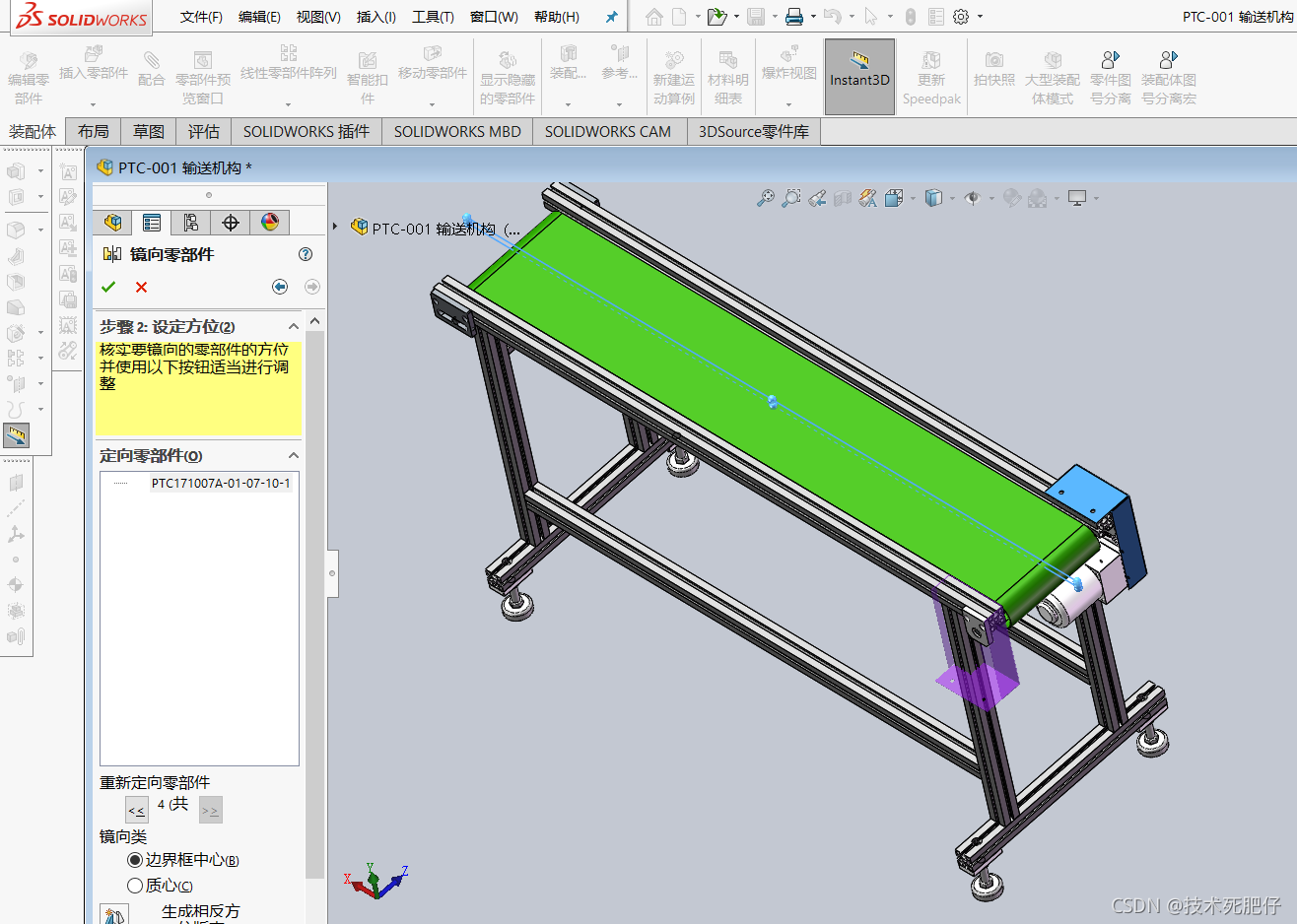

11.点击生成相反位版本可以改变零件方向。
12.找到想要的形态点击确定即可。
