ANSA基础教程进阶:Topo Hot Points操作指南

Hot Points

硬点由硬点组的功能处理。它们可以用同样的方法在三维曲线或CONS上创建。它们的可见性由节点标志控制。



Insert插入功能

激活Hot Points>INSERT功能并将鼠标悬停在一个CONS上,出现包含与最近的CONS边缘的距离信息的预览硬点。


用鼠标左键单击。在那个位置插入一个硬点,然后把CONS一分为二。您可以通过在“INSERT”功能中使用鼠标右键选择热点来删除它。


当鼠标悬停在CONS上时,按空格键可进行数字插入。插入所需距离,然后按OK。硬点将以该距离插入




Project 功能



激活Hot Points> Projec投影功能,用鼠标左键选择一个点位置(硬点、三维点、节点等),接下来选择一个CONS或CURVE, 在选定的CONS上进行投影并创建一个新的硬点,将其一分为二。您可以在Project功能中使用鼠标右键选择热点来删除它。




Parametrical



激活Parametrical参数化功能,用鼠标左键从CONSs两端选择一点,每条CONSs上显示一个箭头,指示开始和方向,然后将打开INPUT输入窗口。

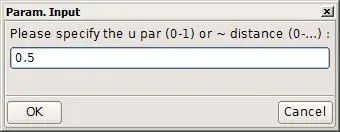

用户现在可以输入一个0到1的参数化长度值,或者是一个波浪号(~),后跟要插入的硬点的绝对距离。如果在中间插入一个0.5的值,硬点将插入选定实体的中间。当仍在该功能中时,用户可以通过使用鼠标右键选择一个CONS或曲线,在相同距离(绝对或参数化)插入另一个硬点。





Mult.Project 功能



激活Hot Points>Mult.Project功能并用鼠标左键选择一个或多个点位置(硬点、三维点、节点等),用鼠标中键确认。


下一步选择一个CONS并再次按下鼠标中键。


被选择的点被投影到CONS上,并在选定位置插入热点。新的热点保持高亮显示并被选中,以便用户可以选择另一个CONS并重复投影。或者按鼠标中键选择不同的点位置以继续此功能。




Intersect


使用Intersect相交功能,可以在两条曲线(或一条曲线和一个面,或一条曲线和一个工作平面)相交的位置插入硬点。

激活Hot Points> Intersect功能,然后使用鼠标左键选择两条曲线


硬点点将插入其交点处。在本例中,硬点已插入到两条曲线最近距离的位置。要获得曲线和面的交点,用户必须从其交叉线中选择面。


在相交的CON之间应用Hot Points>Intersect时,从“Options List”窗口激活“Paste Hot Points”参数将导致相交CON的面之间出现一个公共硬点。



如果两条曲线必须延伸以相交,则应使用函数intersect的Extend选项。

激活Hot Points>Intersect功能,并在显示的选项窗口中激活“延伸”(Extend)标志。用鼠标左键选择第一条曲线,然后以相同的方式继续选择第二条曲线



如果延伸两条曲线,则会在两条曲线相交的位置插入一个三维点。




Find Inters



使用Hot Points>Find Intersect功能,可同时识别CONS之间的多个交点并插入硬点。

通过激活该功能,可以定义影响CONS之间的距离公差,然后根据公差进行检查CONS,并用不同颜色预览相交的CONS对。用户可以通过高亮显示的预览,取消选择它们中的任何相交对,硬点被创建并粘贴在每对相交的cons之间






Weld Spot



使用焊点功能,如果“选项”窗口中的“生成三维点”Produce 3d point选项处于活动状态,则可以在用户选定的位置插入三维点将鼠标悬停在一个面上,光标所在位置会出现一个十字,用鼠标左键单击在该位置创建一个三维点。如果“选项”窗口中的“生成三维点”Produce 3d point选项处于关闭状态,则生成选择位置生成焊点






Delete



激活Hot Points> Delete功能,并用鼠标左键选择CONS上的一个或多个硬点以删除它们。


本章完。
