ANSA在实体单元表面建立壳单元，做流固耦合的经常要用到

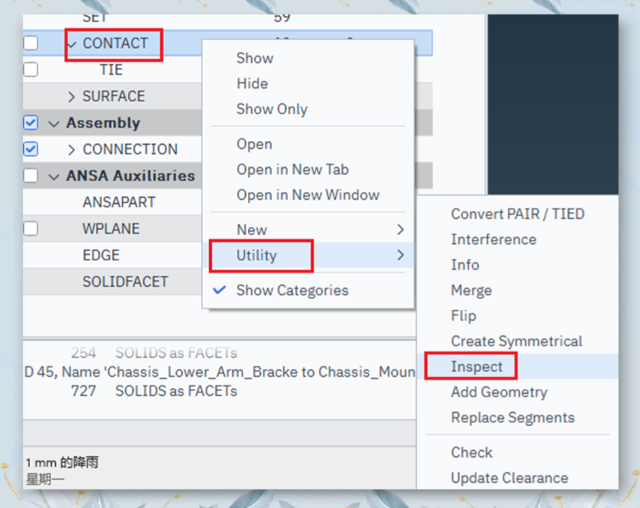

`MESH > ELEMENT > TO SURFACE` 选实体单元，中键确认，ANSA把实体单元的外表面提取出来，生成一层壳单元。这层壳单元跟实体单元共享节点，位置完全重合，不额外占用计算资源。流固耦合分析里，固体域用实体单元，流体域用壳单元表面做交界面，或者反过来，都需要这层壳。

做流固耦合的时候，实体单元表面要跟流体网格耦合，但实体单元只有体没有面，耦合算法需要面单元来做数据传递。TO SURFACE 提取出来的壳单元就是干这个用的。提取的时候选全部实体还是只选交界面的那部分，看流体域覆盖范围。全选的话多出来一堆没用的壳，只选交界面区域的话得先在实体上把交界面的单元选出来，建个SET，再用SET来选。

`MESH > ELEMENT > VOL.SHELL` 是给实体单元加一层壳单元，跟 TO SURFACE 的区别是 VOL.SHELL 生成的壳是偏置的，贴在实体单元表面外侧或者内侧，有独立的节点和厚度。TO SURFACE 生成的是零厚度的壳，节点跟实体共享，只做数据传递用，不参与结构承载。VOL.SHELL 生成的壳有厚度，可以模拟表面涂层、包覆层，或者做接触分析时用壳单元当接触面。

之前做电池包的热流固耦合，电芯实体单元外面要包一层壳做冷却液流道边界。第一次直接用 TO SURFACE 提取了电芯外表面，生成壳之后没有厚度，导到流体求解器里识别成了零厚度的壁面，热传递系数算不出来。后来改用 VOL.SHELL，壳单元给了0.5mm的偏置厚度，流体那边才认。那天下午在等流体同事回消息确认参数，电脑开着不动，屏幕保护程序跳出来，是一堆游来游去的鱼，看着看着差点睡着。

提取出来的壳单元要单独设PID。`FACEs > SET PID` 或者直接在单元上右键 `Edit > PID`，新建一个PID，属性设成壳。壳的厚度在Property里给，TO SURFACE 出来的壳厚度给0，VOL.SHELL 出来的壳厚度按实际给。导到Abaqus或者Nastran的时候，这个PID对应生成 `*SHELL SECTION`，流固耦合的耦合面在求解器里按这个SECTION来识别。

检查提取出来的壳有没有问题。`MESH > QUALITY > SHELL` 跑一遍质量检查，重点是自由边和法向。自由边多了说明实体表面本身有缝隙，或者提取的时候漏了面。法向不一致的壳单元，流体求解器会报警告，耦合面方向不对，热流或者压力传递会反向。法向统一用 `MESH > NORMALS > SHELL` 全部翻到一致。

路径汇总：提取零厚度壳 `MESH > ELEMENT > TO SURFACE` 选实体中键。带厚度偏置壳 `MESH > ELEMENT > VOL.SHELL` 选实体设偏置方向和厚度。设PID `FACEs > SET PID` 或右键Edit PID。质量检查 `MESH > QUALITY > SHELL`。法向统一 `MESH > NORMALS > SHELL`。
