ANSA壳单元集合怎么转换成实体单元的面集合，这个转换功能在哪里

`Cannot find surface set` 在给实体单元加接触的时候弹出来，明明壳单元那边建了 Set，导出之后 ABAQUS 里就是找不到对应的面。壳单元的 Set 和实体单元的面 Set 在 ANSA 里是两个东西，壳单元集合导出之后是 ELSET，实体单元的面集合导出之后才是 SURFACE，求解器读 ELSET 当接触面读不出来。

在 ANSA 里壳单元想变成实体单元的面，走 Presentation Parameters 那条路。F11 打开，底部找到 `Draw Shell as Solid` 勾上。这个是视觉上的转换，壳单元按厚度画成实体外观，导出的还是壳单元。要真把壳单元的面导成实体单元的 face set，得在 FACEs 菜单下面操作。`FACEs > SET PID`，选壳单元对应的那些面，中键确认，在弹出的 Properties 窗口里 New 一个 PID，ID 给个不冲突的数，名字随便起，确认之后这些面就归到这个 PID 下面了。

这个操作的本质是把壳单元关联的面提取出来，面在 ANSA 里是几何实体，有自己的 PID 和属性，导出的时候如果求解器卡片设成实体单元的 face 定义，出来的就是 SURFACE 或者面集合。跟 HyperMesh 的 `*SURFACE` 创建逻辑不一样，HyperMesh 里是在实体单元上直接选面生成 surface，ANSA 里得从壳单元关联的几何面走。

之前帮同事做一个螺栓连接的接触对，他壳单元那边建了 Set，导出 inp 之后 ABAQUS 报 `SURFACE NOT FOUND`，他以为是 Set 名字的问题，改了三遍名字都不行。后来在 ANSA 里用 `FACEs > SET PID` 把壳单元的面重新归到一个新 PID 下面，导出的时候选择实体单元面输出的卡片，才出来正确的 SURFACE 定义。那天他在调网格质量，屏幕上的网格线密密麻麻，我看了一眼他导出的 inp 文件，里面全是 `*ELSET`，一个 `*SURFACE` 都没有。他之前建 Set 的时候选的是 element 类型，不是 face 类型，导出来当然只有 ELSET。

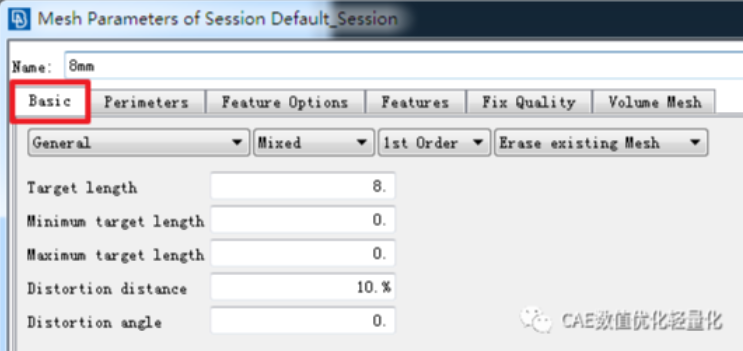

如果是从壳单元直接拉伸生成实体网格，用 `Volume Mesh > Extrude`。选壳单元，弹出 Extrude 窗口，设定拉伸方向和层数，生成的是实体单元，原来壳单元关联的面自动变成实体单元的底面或者顶面。这种方式生成的面集合跟壳单元的面是一一对应的，导出的时候不会出现面丢失的问题。

脚本里操作壳单元集合转面集合，用 `base.CollectEntities` 收集壳单元，search_types 选 `SHELL`，container 选 `set` 或者 `part`，然后对这些实体做 face 相关的操作。具体函数名在 ScriptEdit 里搜 `face` 关键词，找到 `base.CreateFace` 或者 `base.EntitiesFace` 之类的，参数里传壳单元的 ID 列表。这些是二次开发的路子，日常手工操作走 FACEs 菜单就够了。

路径汇总：视觉转换 F11 开 Presentation Parameters 勾 `Draw Shell as Solid`。面集合创建 `FACEs > SET PID` 选面归 PID。拉伸生成实体 `Volume Mesh > Extrude` 选壳单元。导出检查 inp 里有没有 `*SURFACE` 关键字。
