TOSCA-ANSA 环境优化的优点
Tosca.gui不方便进行可视化前后处理、优化进程,如果想快捷进行组定义及设置优化任务,并可视化优化进程,该怎么办?运用Tosca-ansa模块就可以轻松实现上述功能。
Tosca软件内嵌通用前后处理软件Beta cae systems模块Ansa,通过Tosca-ansa可实现可视化前后处理、优化进程功能。
Tosca-ansa主要特点有:
1) 优化任务交互式前处理
2) GUI的可视化进行优化工作的开始和启动
3) GUI的可视化获取后处理信息
4) 优化结果自动验证
5) 基于ANSA技术的用户图形界面
形状优化允许对现有设计的特定细节进行改进,通过形状优化一个给定模型的表面几何形状被自动修改,从而避免材料失效,提高耐用性或舒适性。下面通过一个简单的形状优化例子,来说明Tosca-ansa的优点,图1给出了tosca ansa环境界面。

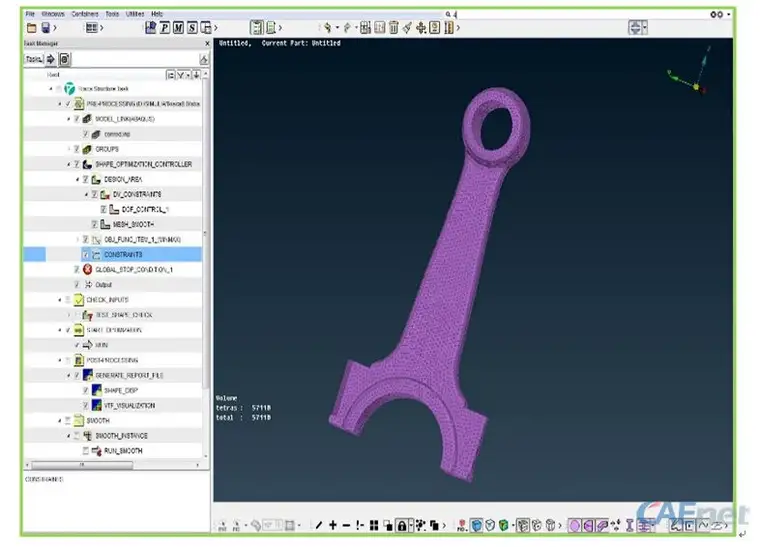

图1 Tosca ansa 环境界面
通过连杆的最大应力的降低来展示TOSCAANSA 环境下的形状优化。
优化目标:
最小化连杆中最大应力;
优化约束:
固定连杆小孔内表面节点;

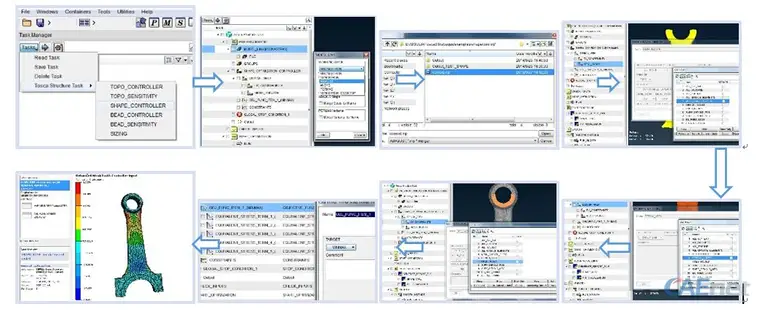

图2 Tosca ansa 环境下形状优化流程
Tosca ansa 环境下形状优化分析流程有以下几个步骤,如图2所示。
步骤1:定义优化类型
步骤2:选择求解器
步骤3:加载模型文件
步骤4:定义网格平滑区域
步骤5:定义节点设计域
步骤6:定义约束
步骤7:定义目标函数
步骤8:查看优化结果
通过优化过程,我们可以看到:应用强大的Tosca-ansa可以快捷进行组定义及设置优化任务,并可视化优化进程。
