ANSA与LS-DYNA联合碰撞模拟分析

模型单位m,kg,s

这是两个截面为边长为0.05m的正方形，总体长为1m的钢材。钢材的厚度为0.005m。

现在我们先用rbe2这种刚性连接，把这两段钢材链接起来。

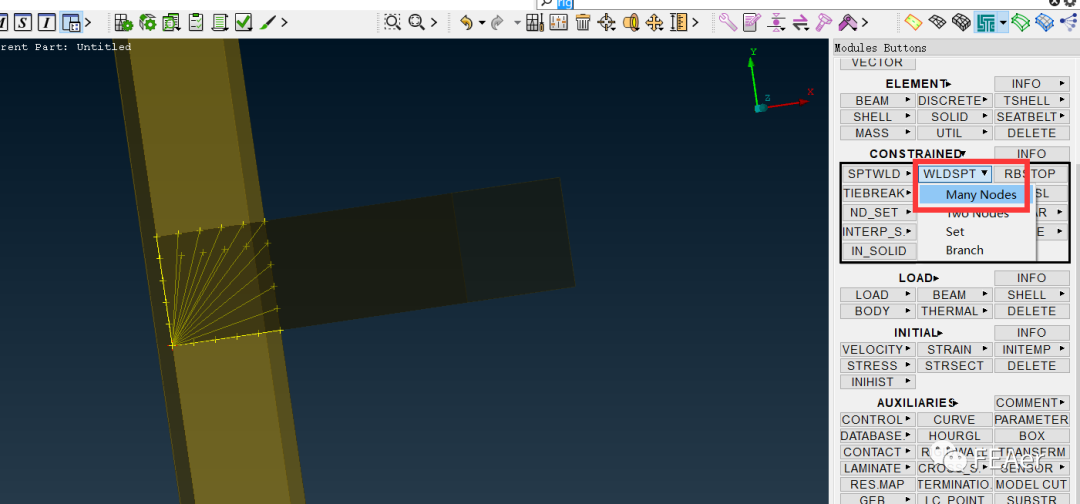

这是第二种焊接的连接方法，这两种连接方法我们分开计算，最后得到的结果我们会进行比较。

材料用MAT15号JOHNSON COOK本构来模拟，参数设置如图。

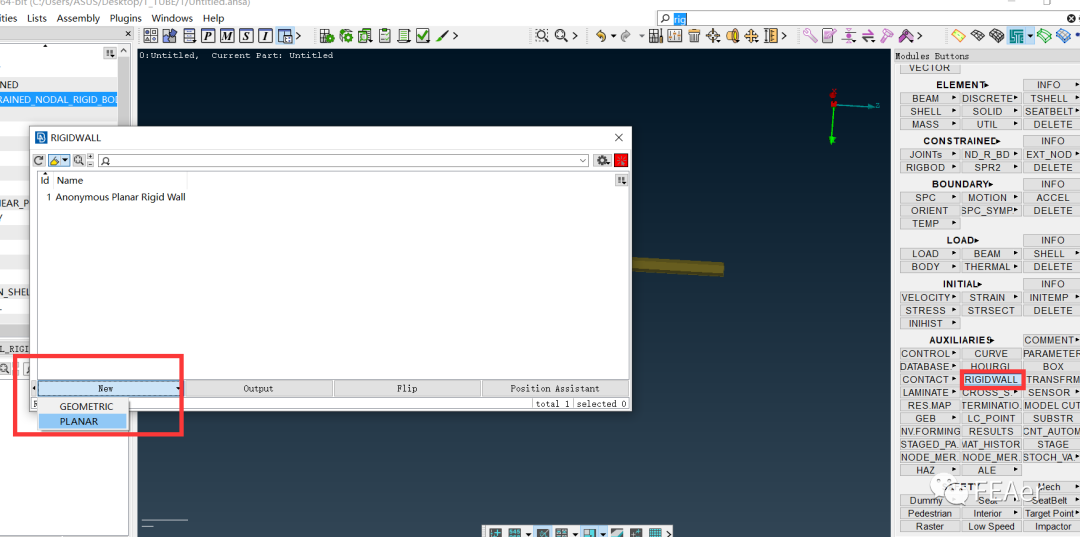

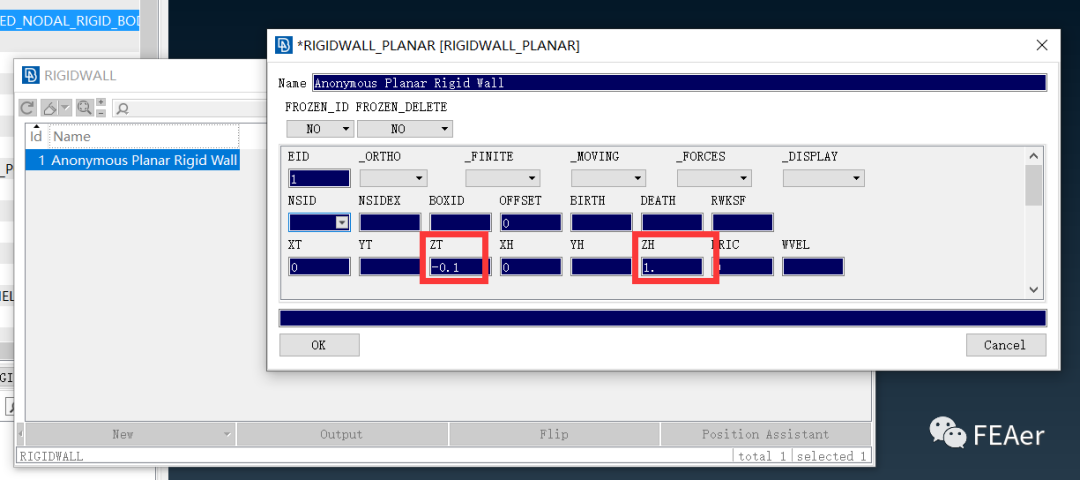

这里我们新建一个刚性墙。ZH和ZT稍微解释下，Z就是Z轴，H就是head，

T就是tail，ZH=1就说明这个钢性强是垂直于坐标系Z轴的，ZT=-0.1就是负方向偏置这个面0.1m。这样说大家应该理解了。

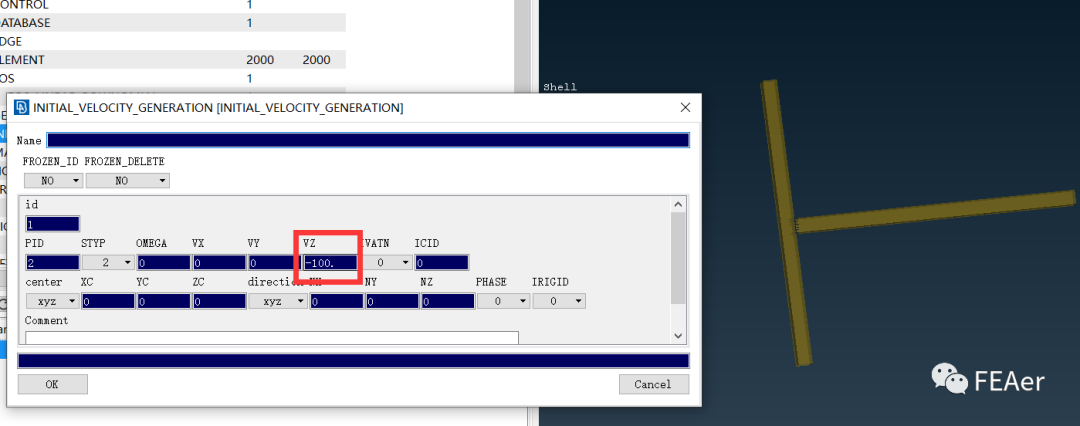

给钢材一个Z方向的初速度，100m/s。让他撞击刚性墙。

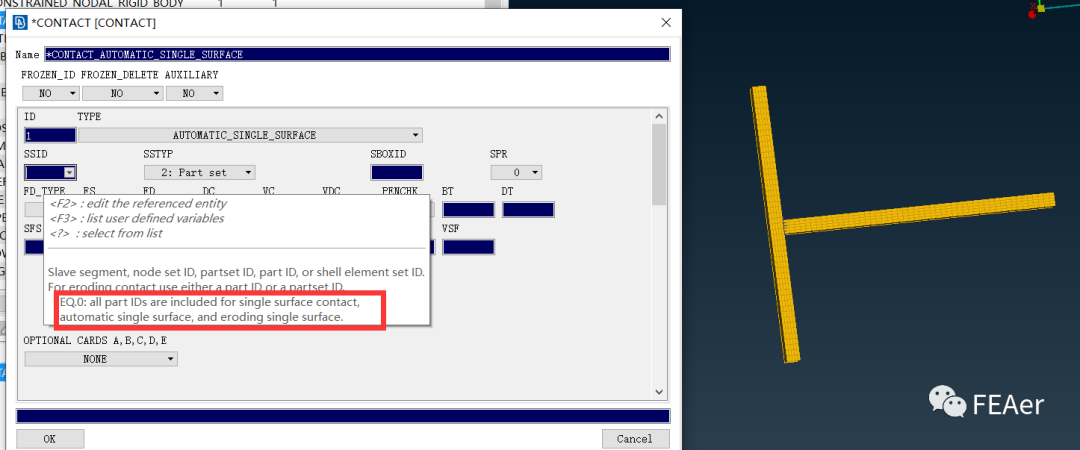

这里接触给一个自接触，SSID不设置，他就默认是全部的part都做自接触。

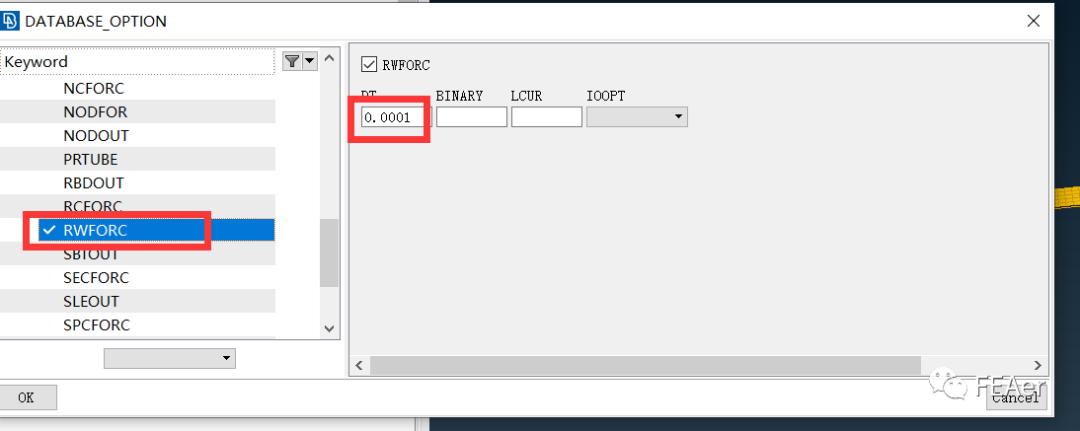

计算时间设置0.01s，d3plot输出时间间隔0.0001s。常规操作这里就不放图了，之前的文章有详细操作，这里注意要输出刚性墙受到的力，之后要用来比较两种连接方法对撞击的影响。

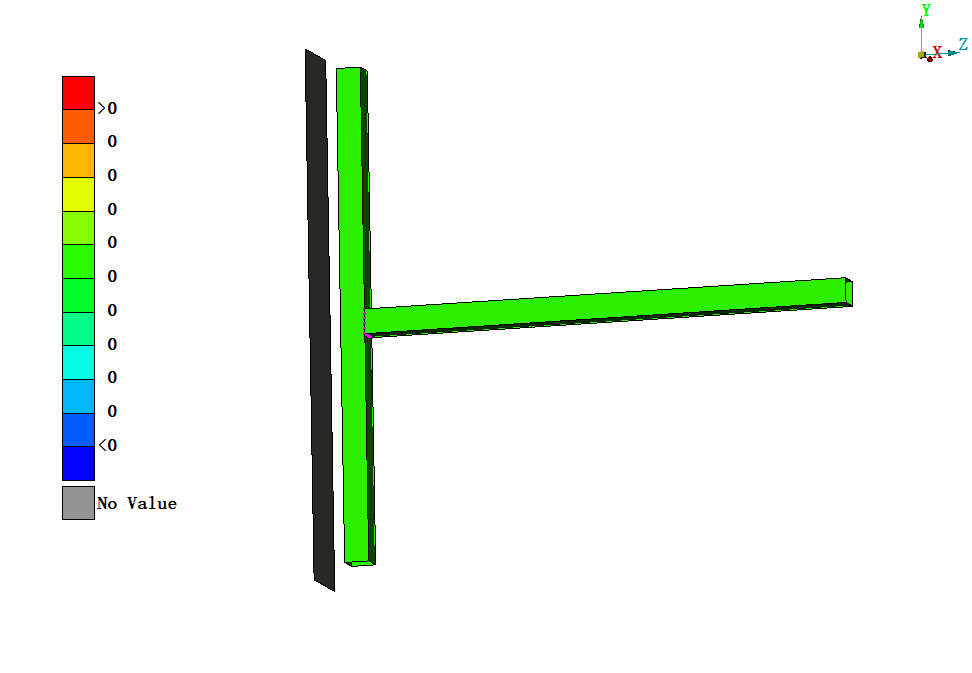

从结果可以看到左边刚性连接的钢材撞击刚性墙造成的力要比焊接连接钢材撞击刚性墙造成的力要大。
