SolidWorks弹簧圈扫描建模教程






1建模过程

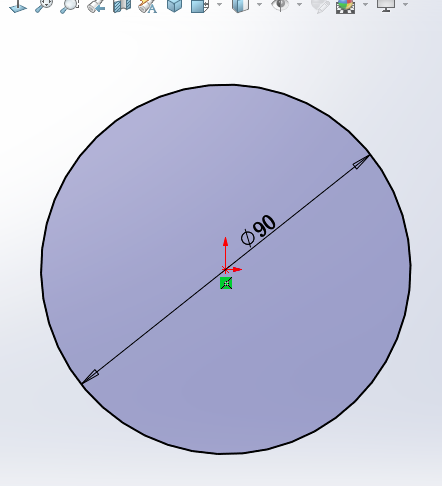

1.在上视基准面画一个圆,直径:90 。(扫描的路径)

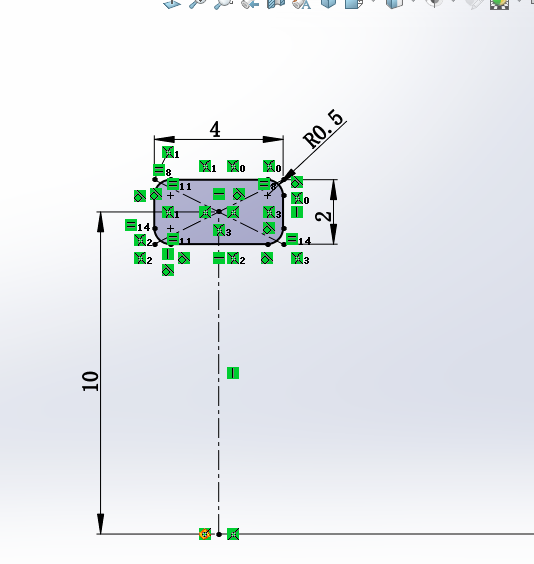

2.右视基准面画一个中心矩形,圆角:0.5 。(竖直的中心线与圆穿透几何关系)

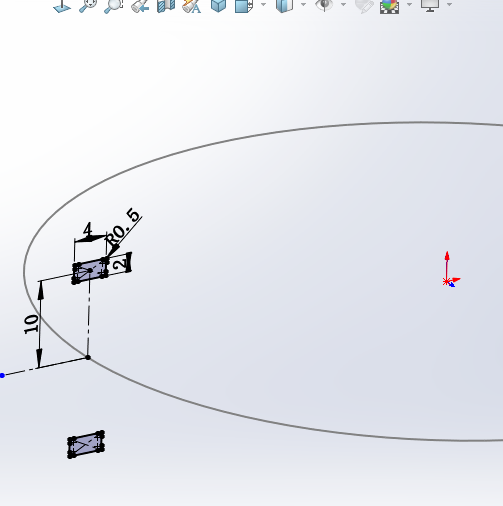

2-1.向下方镜像一个

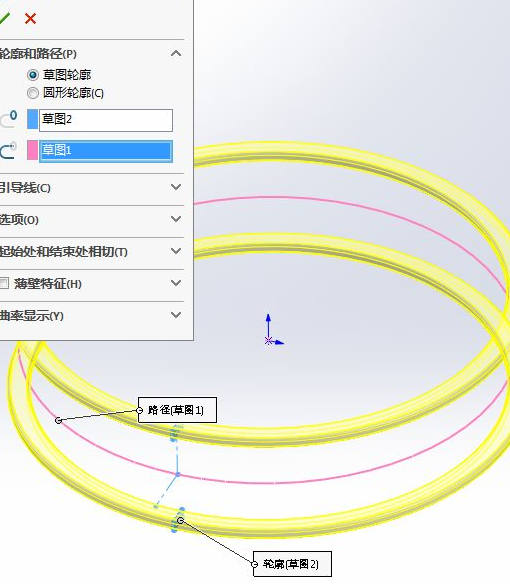

3.扫描,轮廓:中心矩形;路径:大圆 。

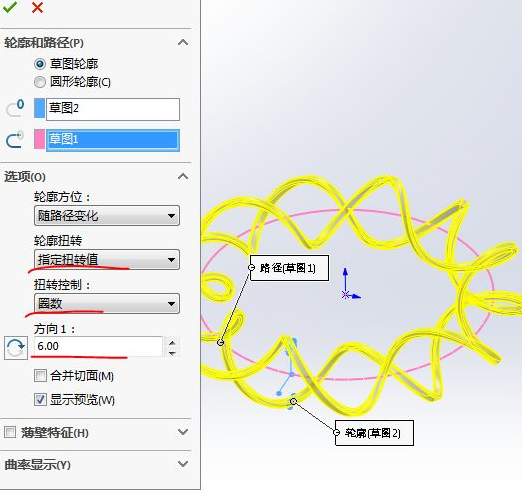

3-1.指定扭转值——圈数:6圈 。

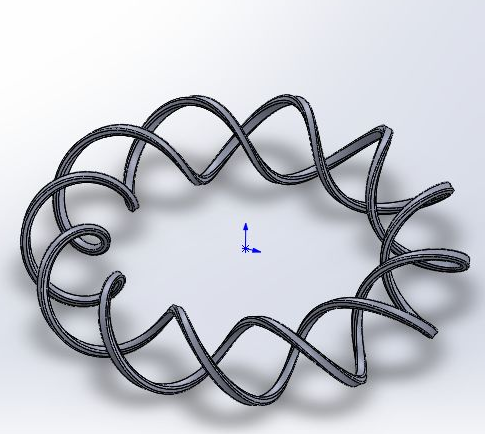

3-2.扫描后的样子。

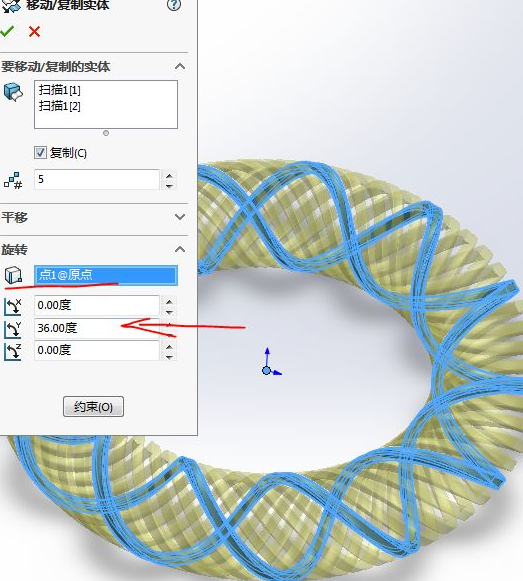

4.移动/**,选中两个实体,**:5个 ,旋转——原点——Y轴36度。

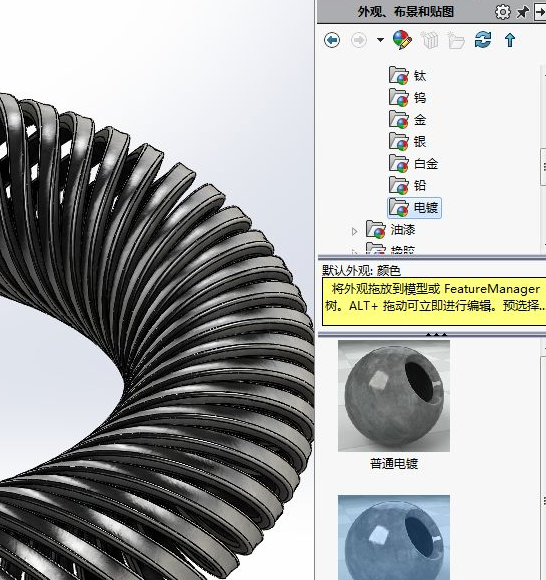

5.添加外观——光亮电镀。

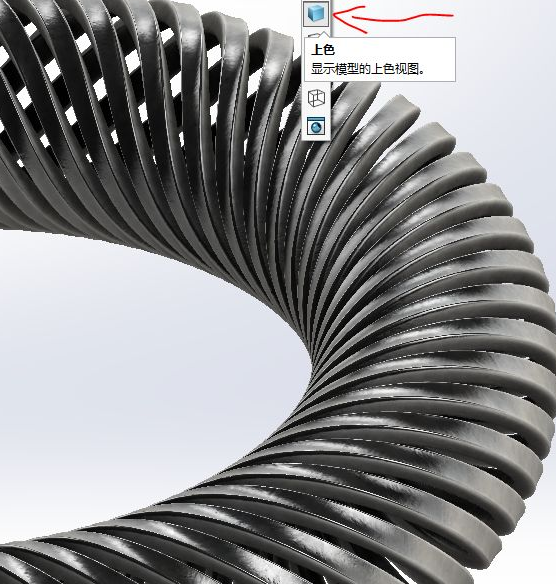

6.显示样式——上色。

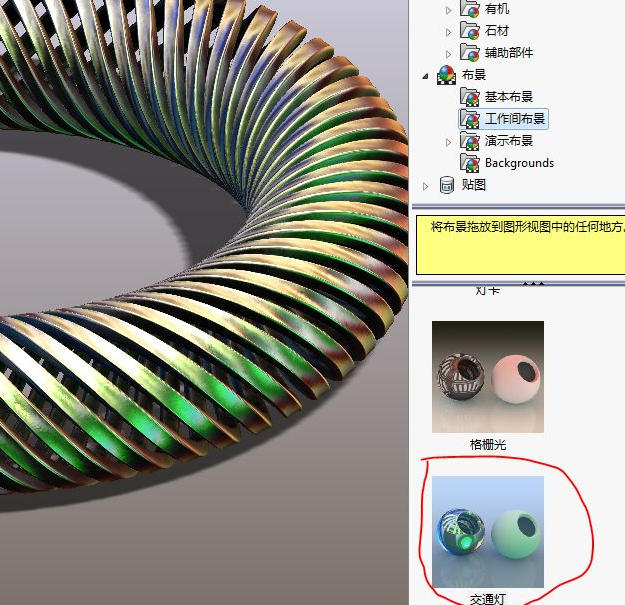

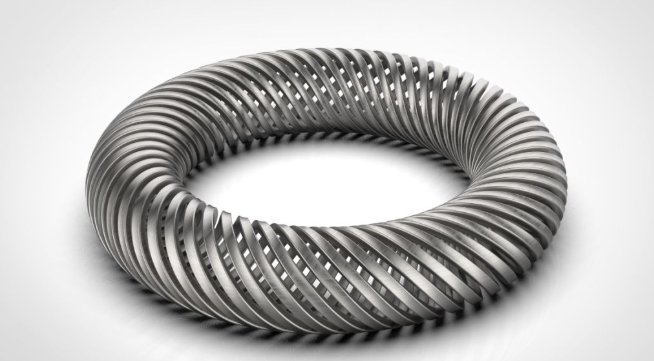

7.换个布景——交通灯。
