SolidWorks扫描与扫面切除特征的深度解析

扫描特征就是沿着一条路径来移动剖面轮廓，以生成基体、凸台或者曲面等实体。

操作时应满足以下规则：

1.对于基体或者凸台扫描特征来说，轮廓必须是封闭的；对于曲面扫描特征而言，轮廓可以是开放的。

2.路径线可以是封闭或者开放的。

3.路径线可以是一张草图、一条曲线或是包含一组模型边线中的一组草图曲线。

4.路径线的起点一定是位于轮廓的基准面上。

5.不论是剖面、路径还是所形成的实体都不能出现自相交叉的情况。

一、一般扫描+薄壁

1.新建零件文件。

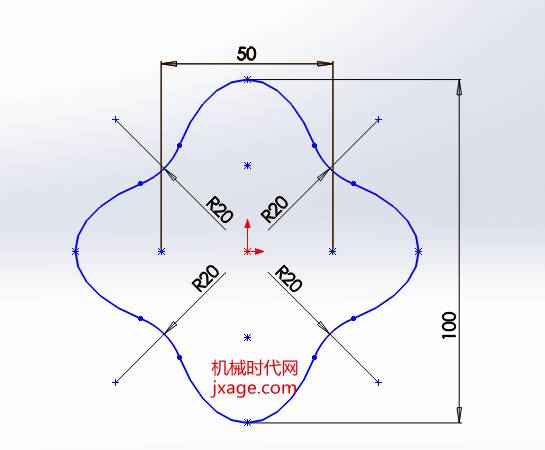

2.在上视基准面创建如下草绘作为扫描截面。

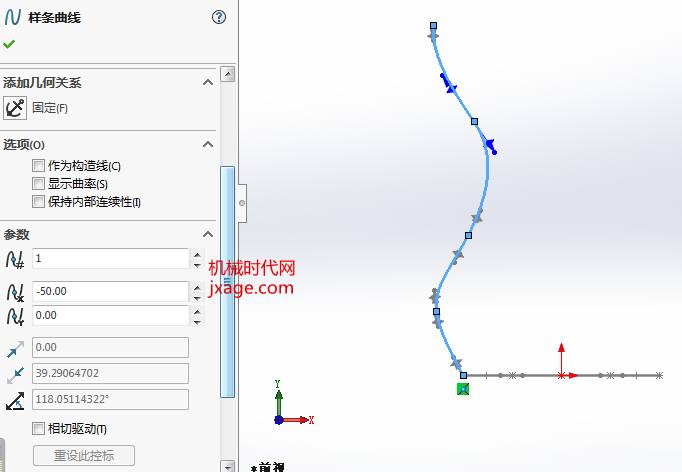

3.在前视基准面里使用样条曲线创建如下草绘作为引导线。

4.在前视基准面绘制如下草绘作为扫描轨迹。

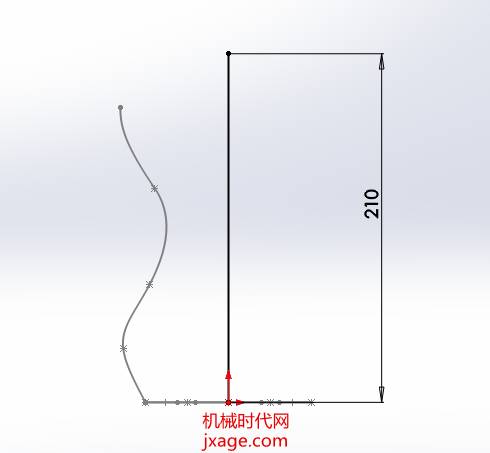

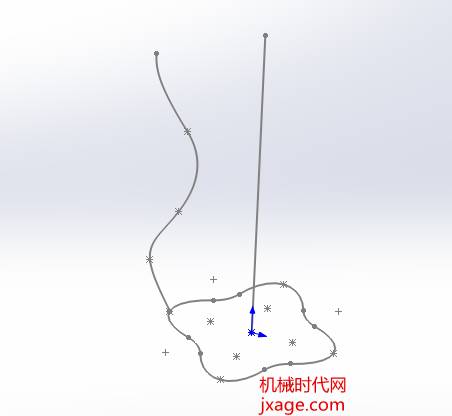

三个草绘完成后如下图。

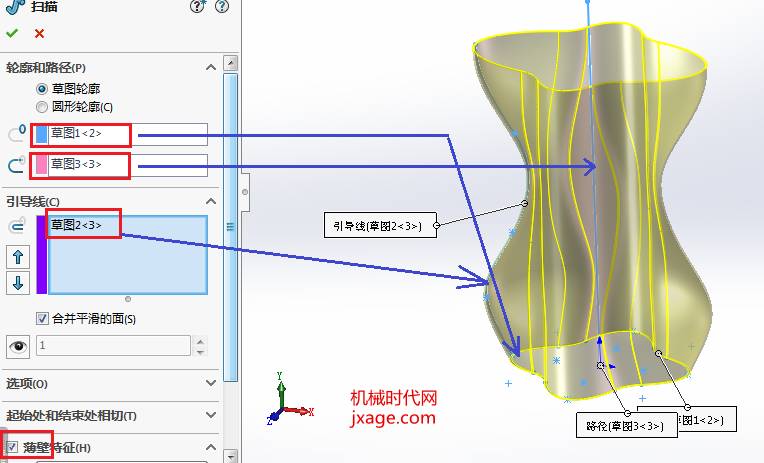

5.点击【扫描】，按照下面进行设置。

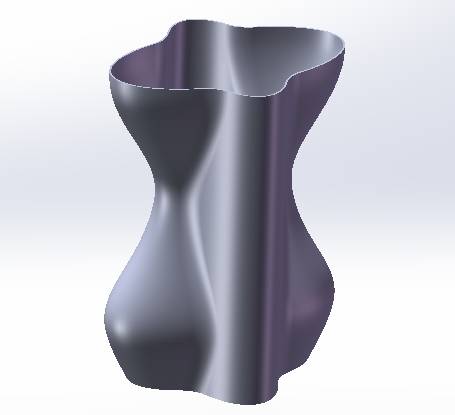

6.点击勾号完成。

二、沿线扫描

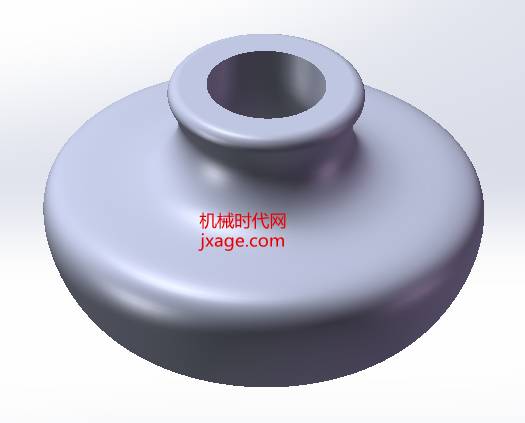

以下图为例。下面将为壶创建把手。

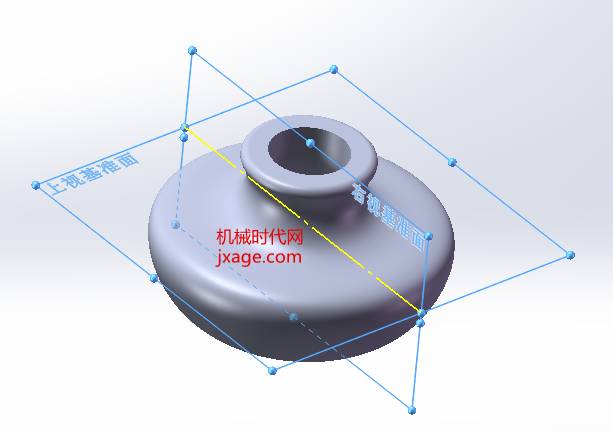

1.选择上视基准平面和右视基准平面创建如下基准轴。

2.创建如下基准平面。

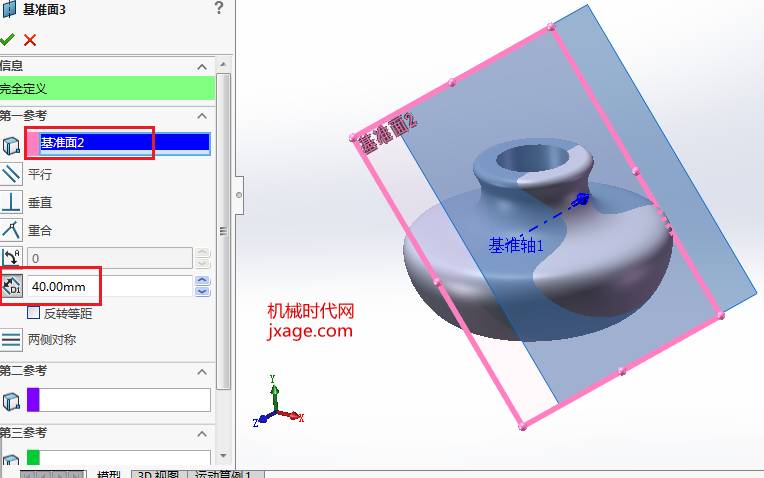

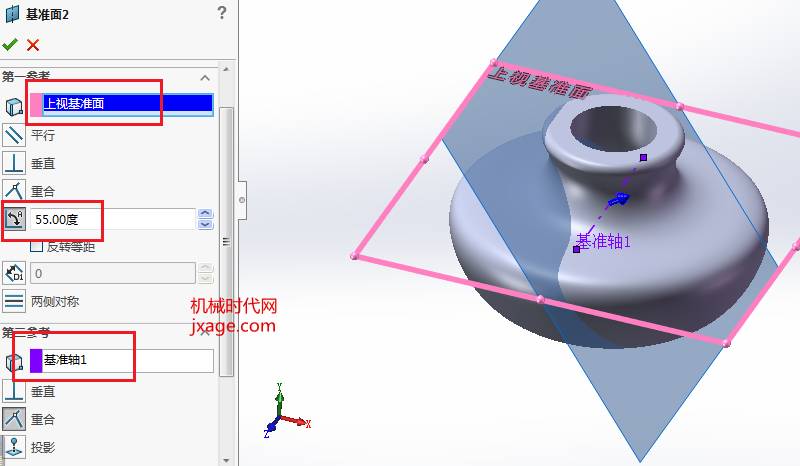

3.以基准面2为参照按照下面设置创建基准面3.

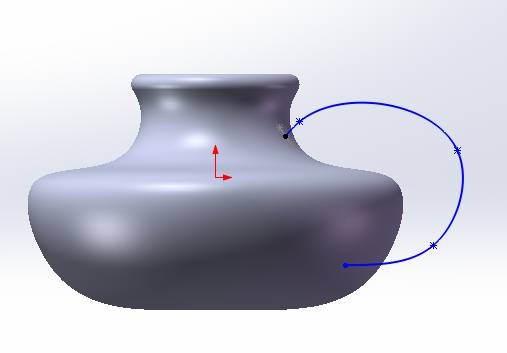

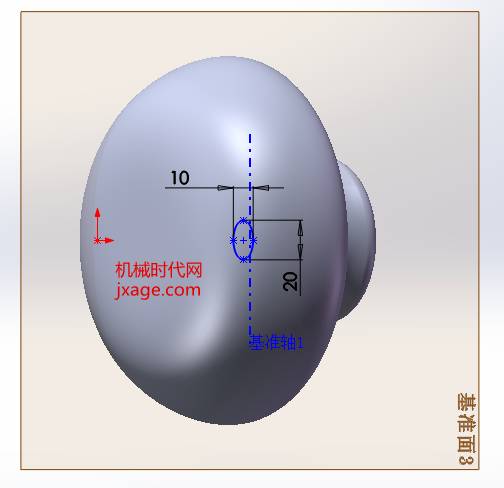

4.在基准面3创建如下草绘作为截面。

5.在前视基准面创建如下草绘。

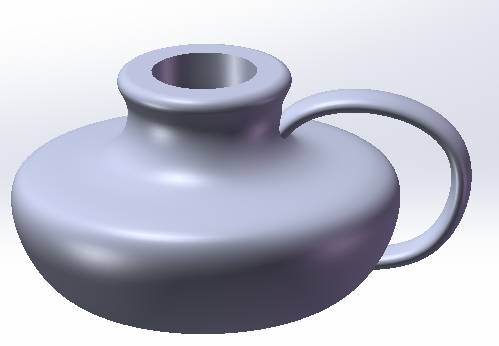

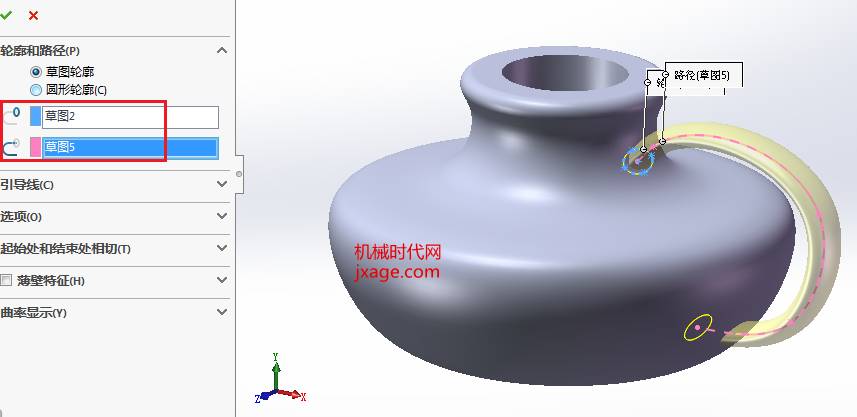

6.点击【扫描】，选择步骤4的草绘为截面，以步骤5的草绘作为路径，如下图

点击勾号完成。
