SolidWorks中旋转凸台与旋转切除特征的创建技巧

旋转凸台/基体和旋转切除是两个操作完全相同，但效果完全相反的名令。下面主要介绍两种旋转特征。

一、一般旋转+薄壁

方法:

1.新建零件。

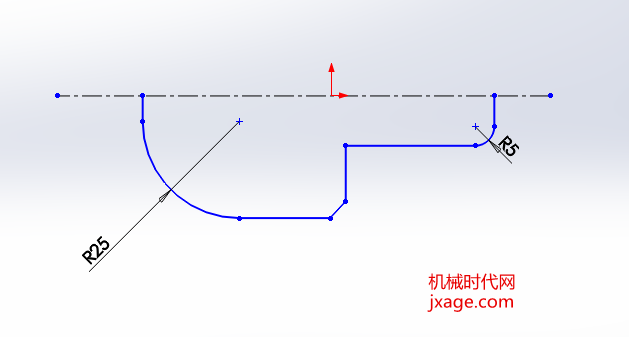

2.点击草图绘制，选择前视基准面绘制如下草图。

绘制完成后，点击退出草绘。

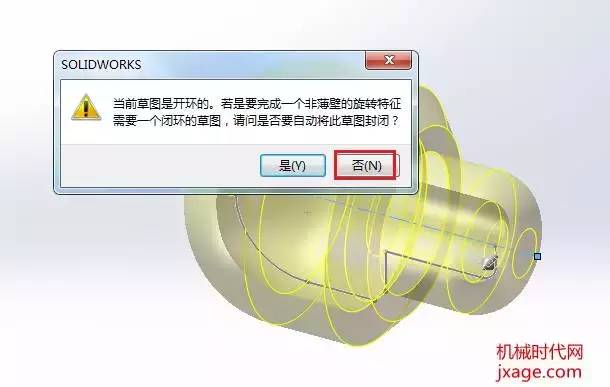

3.点击【旋转凸台/基体】，选择草绘，此时会出现如下提示：

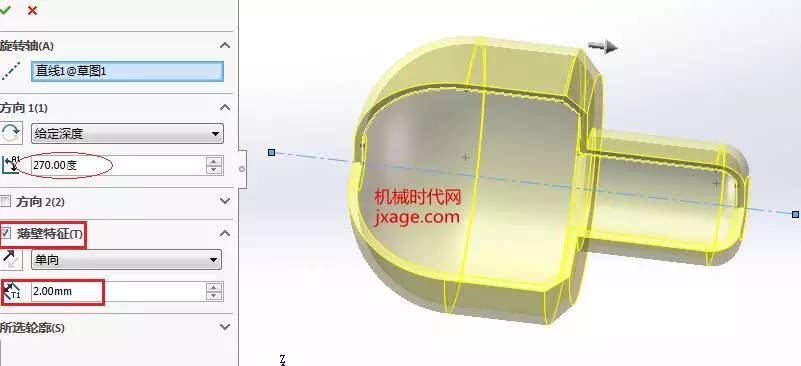

4.进行如下设置。

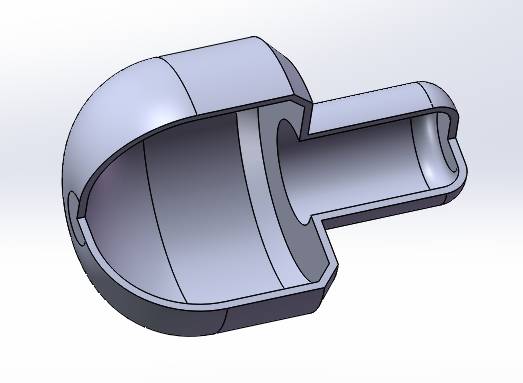

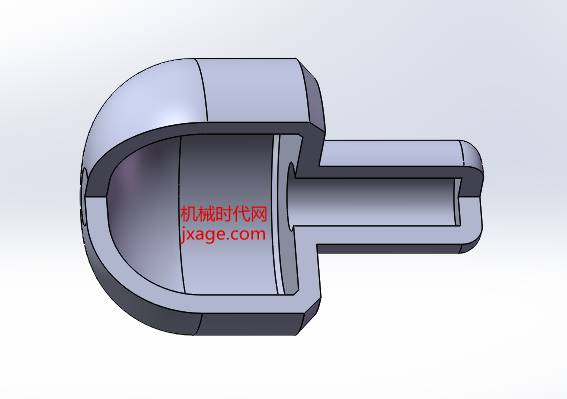

点击勾号完成。

二、草图交集旋转

通过将草图交集旋转所用的轮廓一次画好，利用“所选轮廓”的特性挑选所需的轮廓来做旋转即可。

1.新建零件。

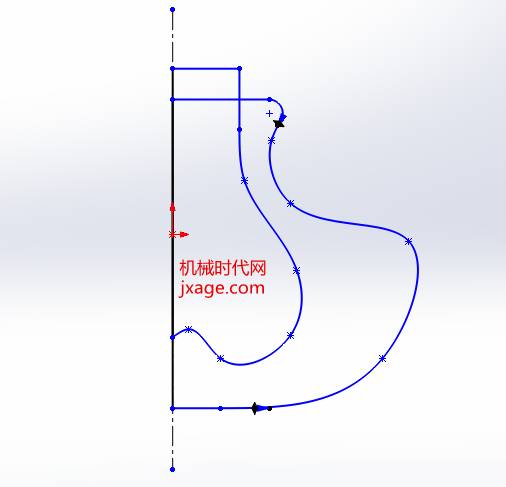

2.点击草图绘制，选择前视基准面绘制如下的草绘。

绘制完成后，点击退出草图。

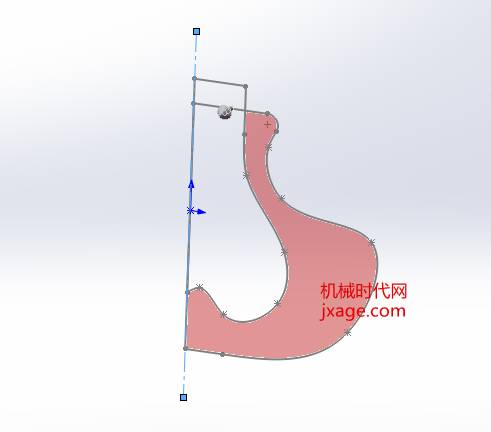

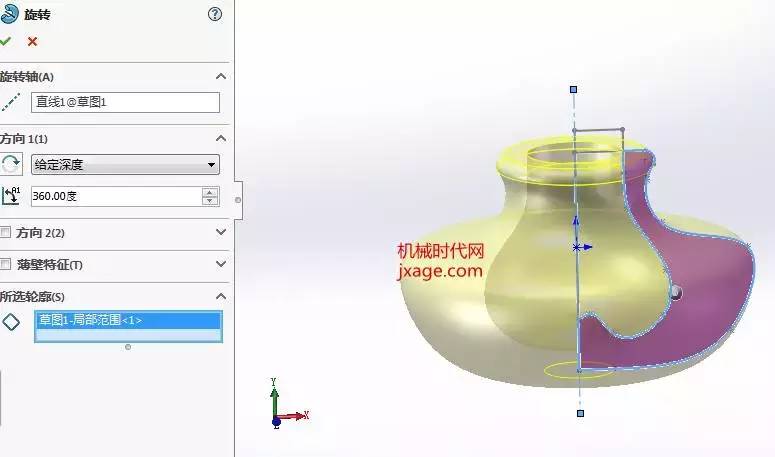

3.点击【旋转凸台/基体】，选择草绘，我们选择如下轮廓旋转出基体。

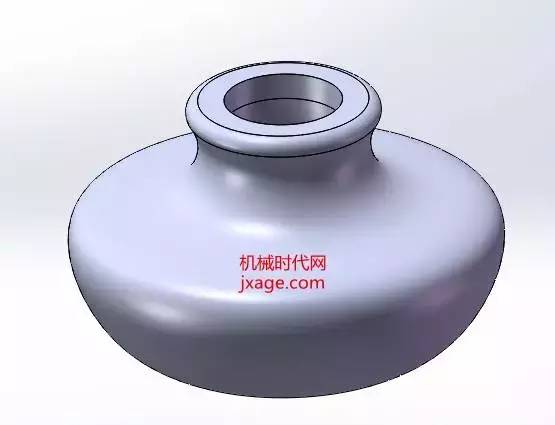

点击勾号完成。
