SolidWorks管路设计中旋转配件的两种实用方法详细步骤讲解

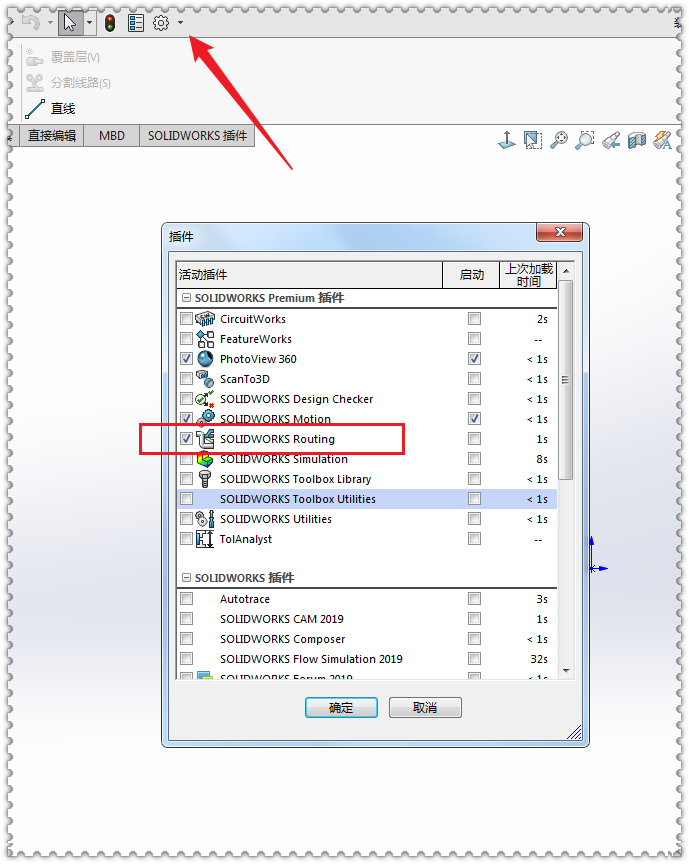

1.【装配体】-【选项】-【插件】勾选：SolidWorks Routing 。

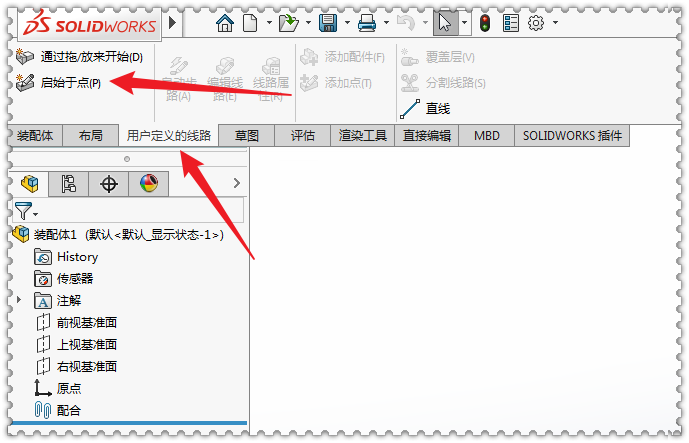

2.【起始于点】。

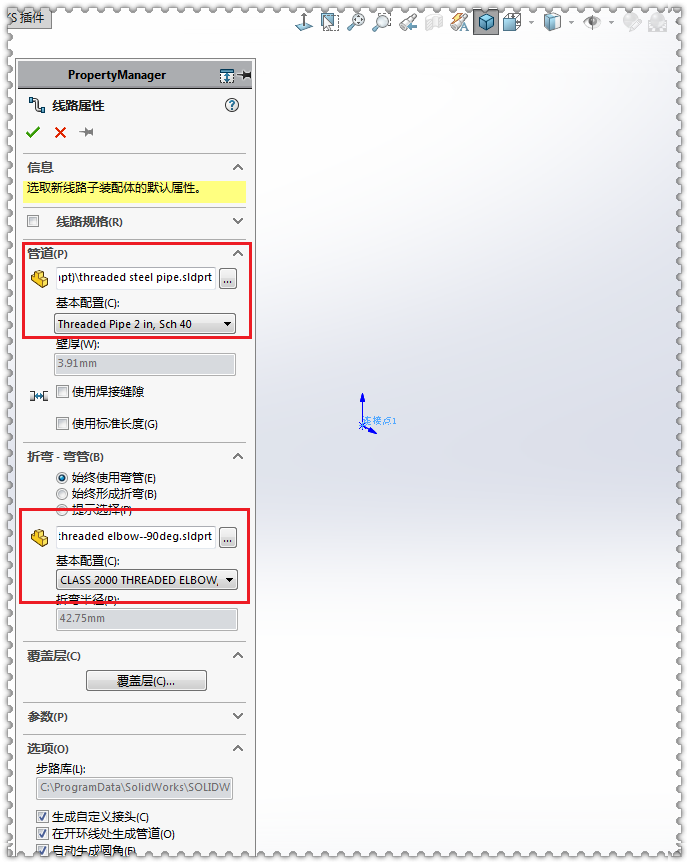

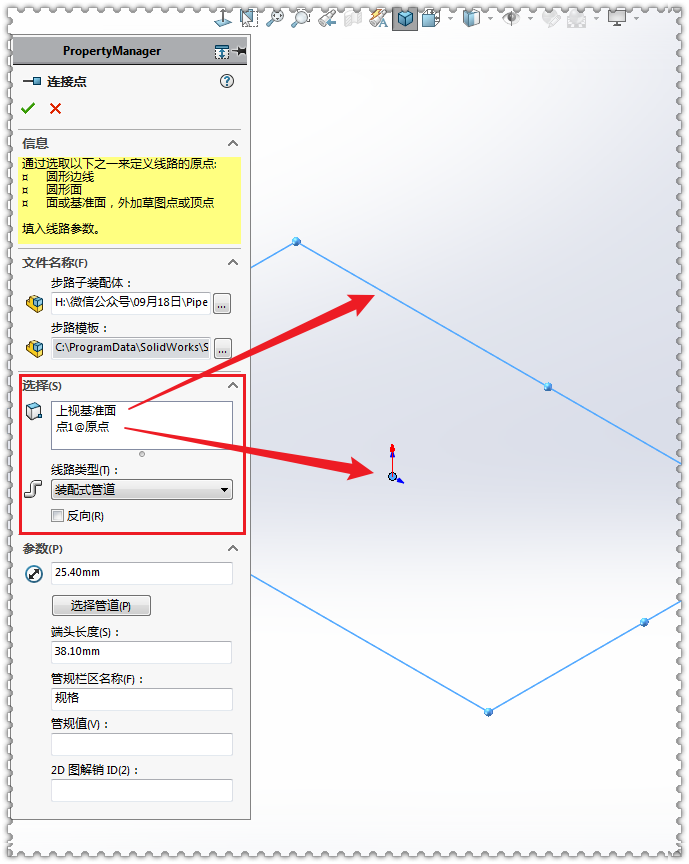

2-1.选择：上视基准面+原点；线路类型：装配式管道。（可以选择管道，用默认的也行）

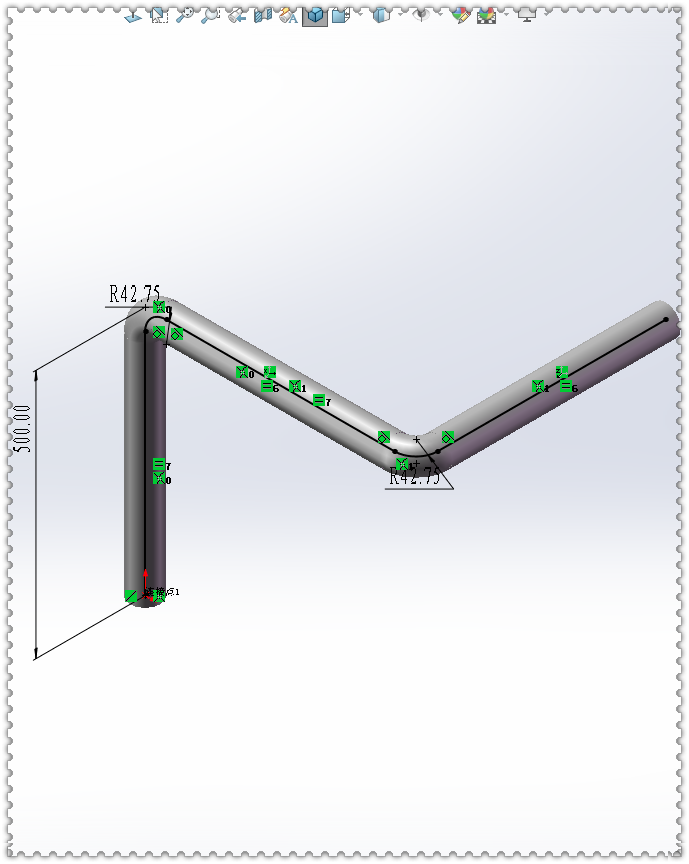

3.随便画3根直线。

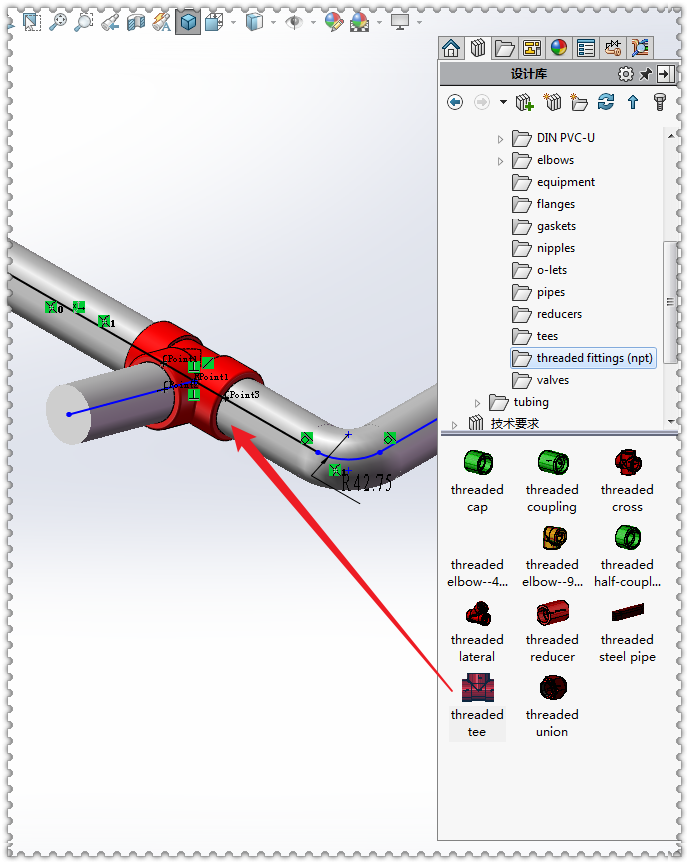

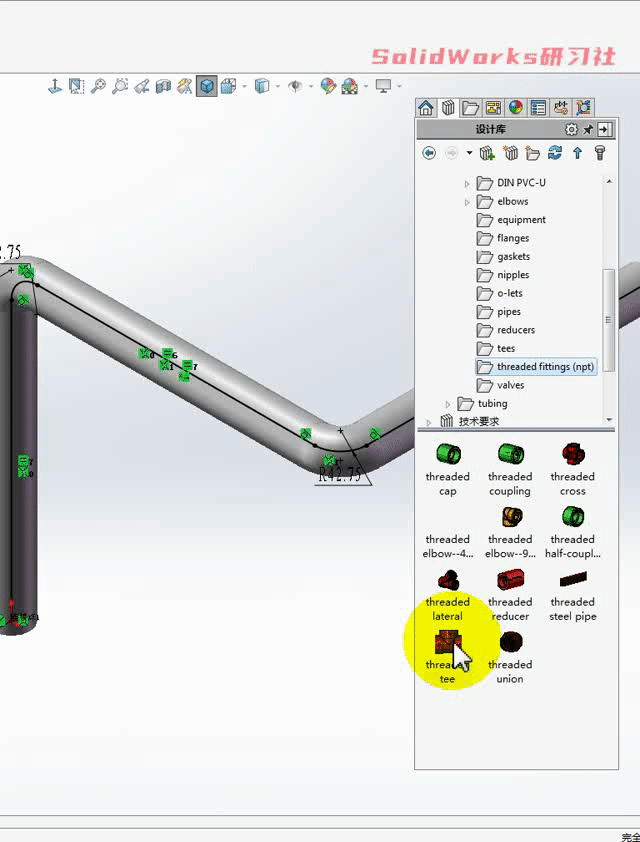

4.拖一个三通到线路上，【按Shift键+方向键：←  →】旋转三通，默认角度增量：15度，可以在选项里设置。（也可以用Tab键90度旋转）

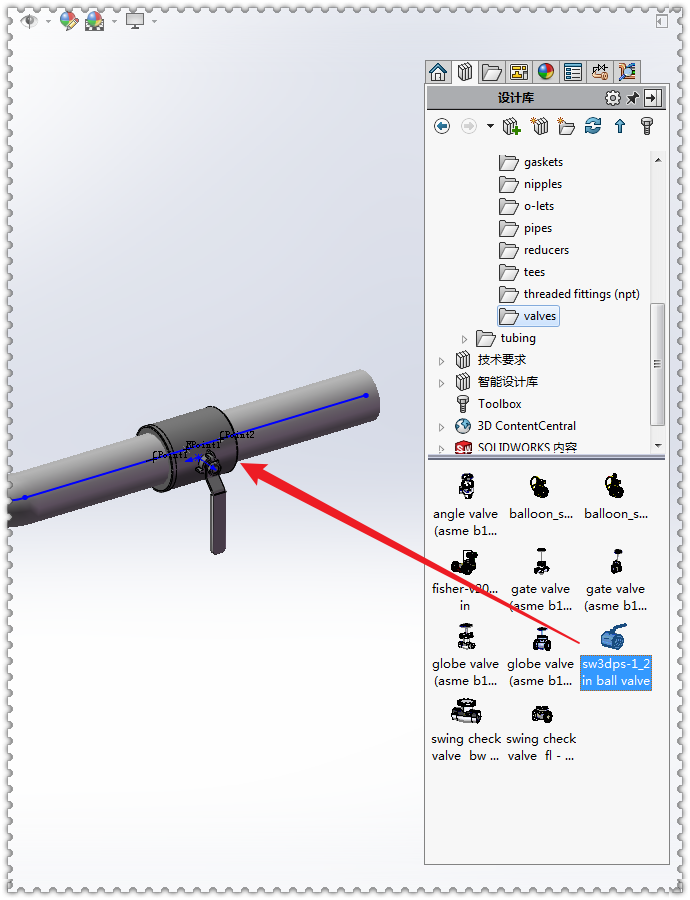

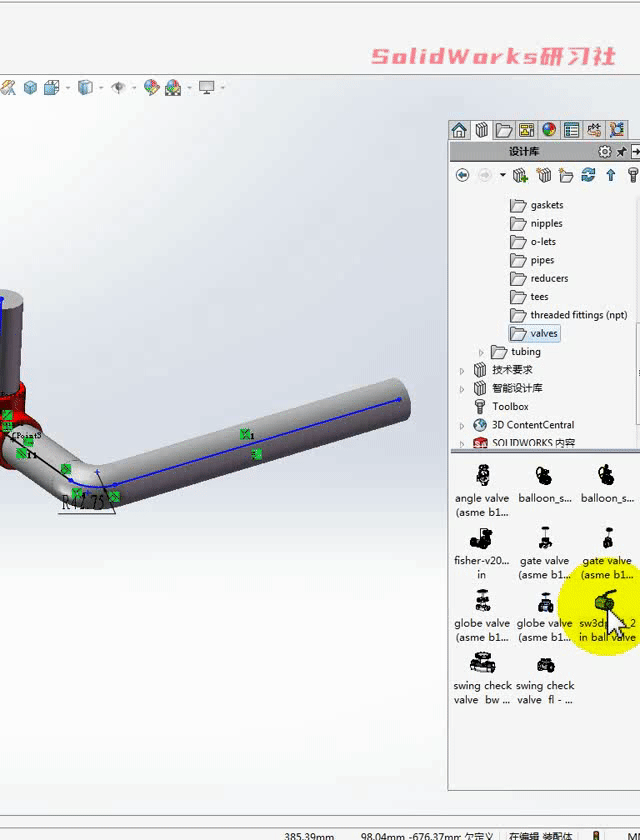

5.添加一个阀门，同样可以用：按Shift键+方向键：←  → 旋转。

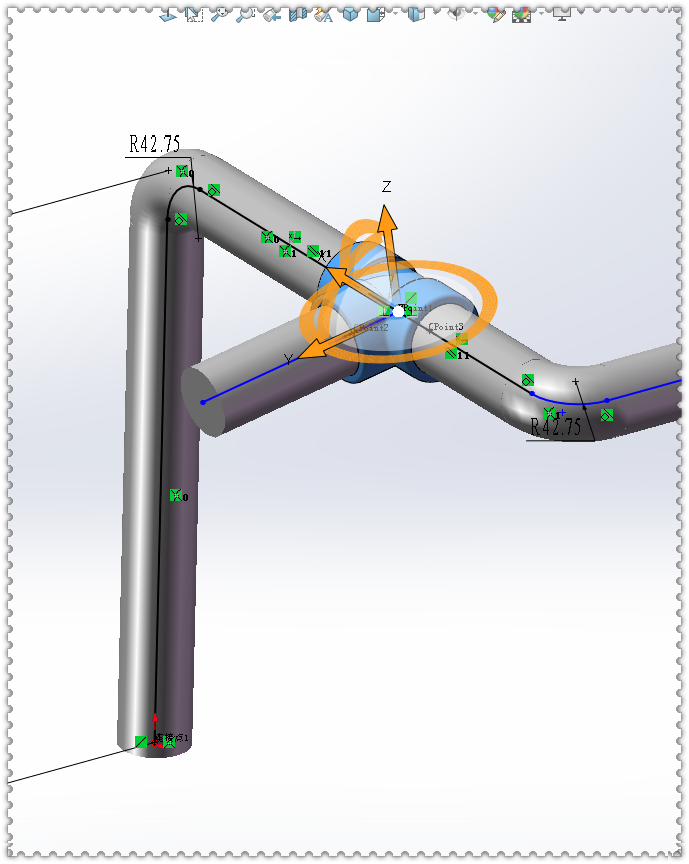

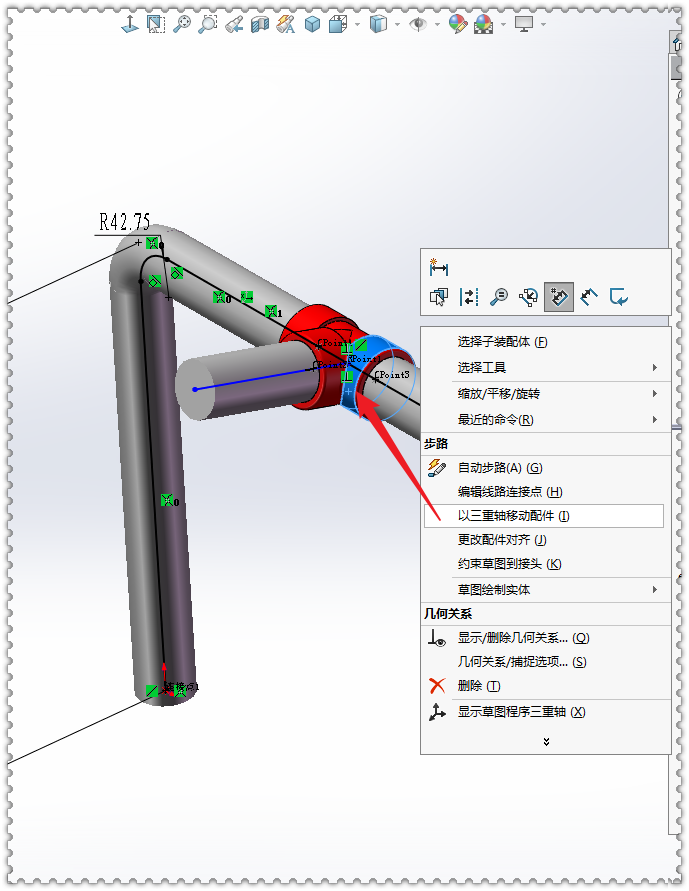

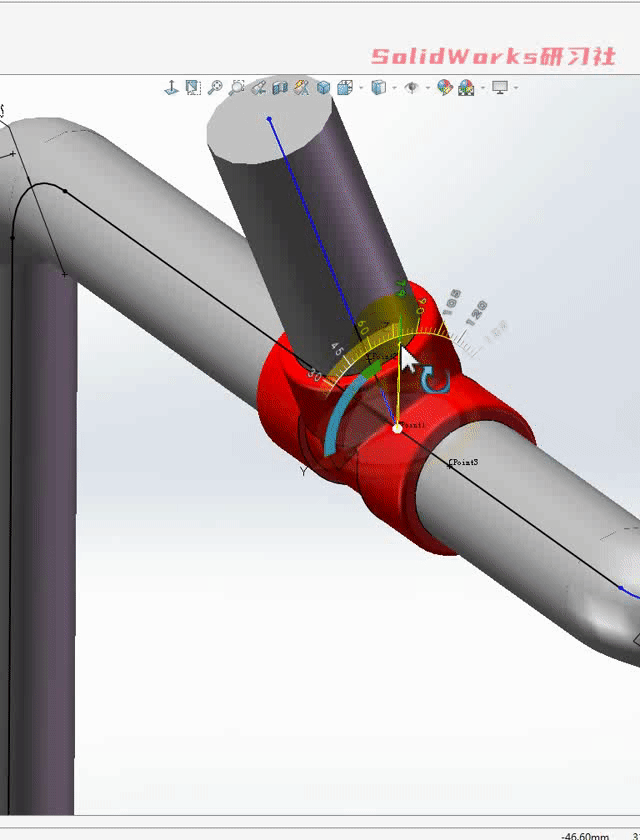

6-1.三重轴就显示出来后，可以随便旋转了。

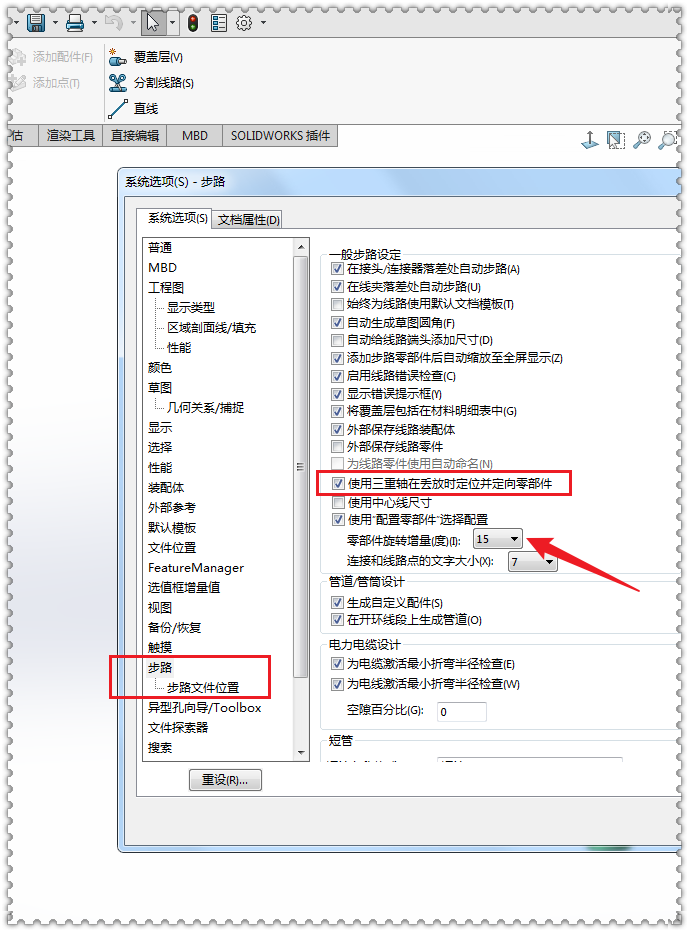

7.也可以在添加零件时就显示三重轴。【选项】-【步路】勾选：使用三重轴在丟放时定位并定向零部件。

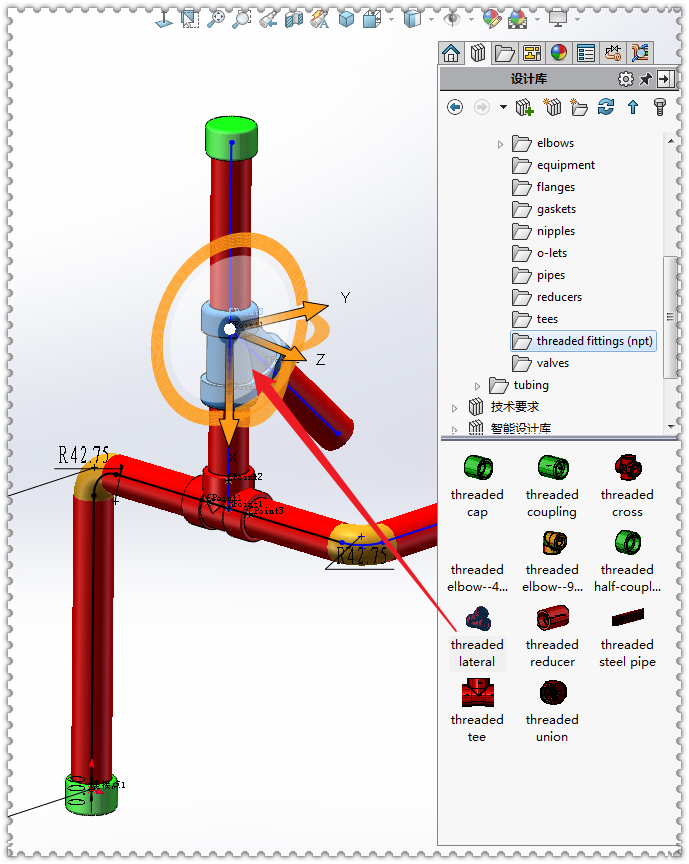

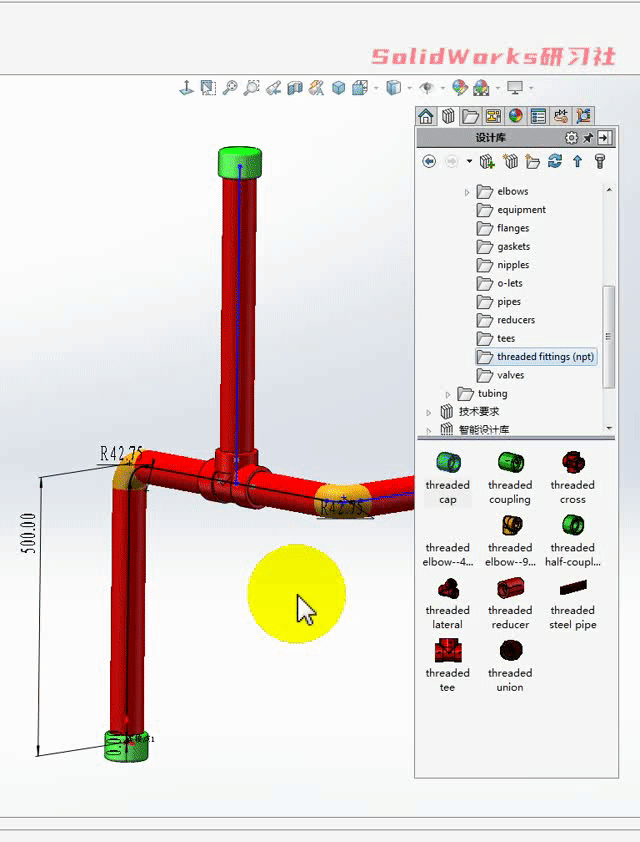

8.勾选后：拖出零件时自带三重轴，就不用右键显示了。（但是，打来三重轴后就不能连续添加配件了）

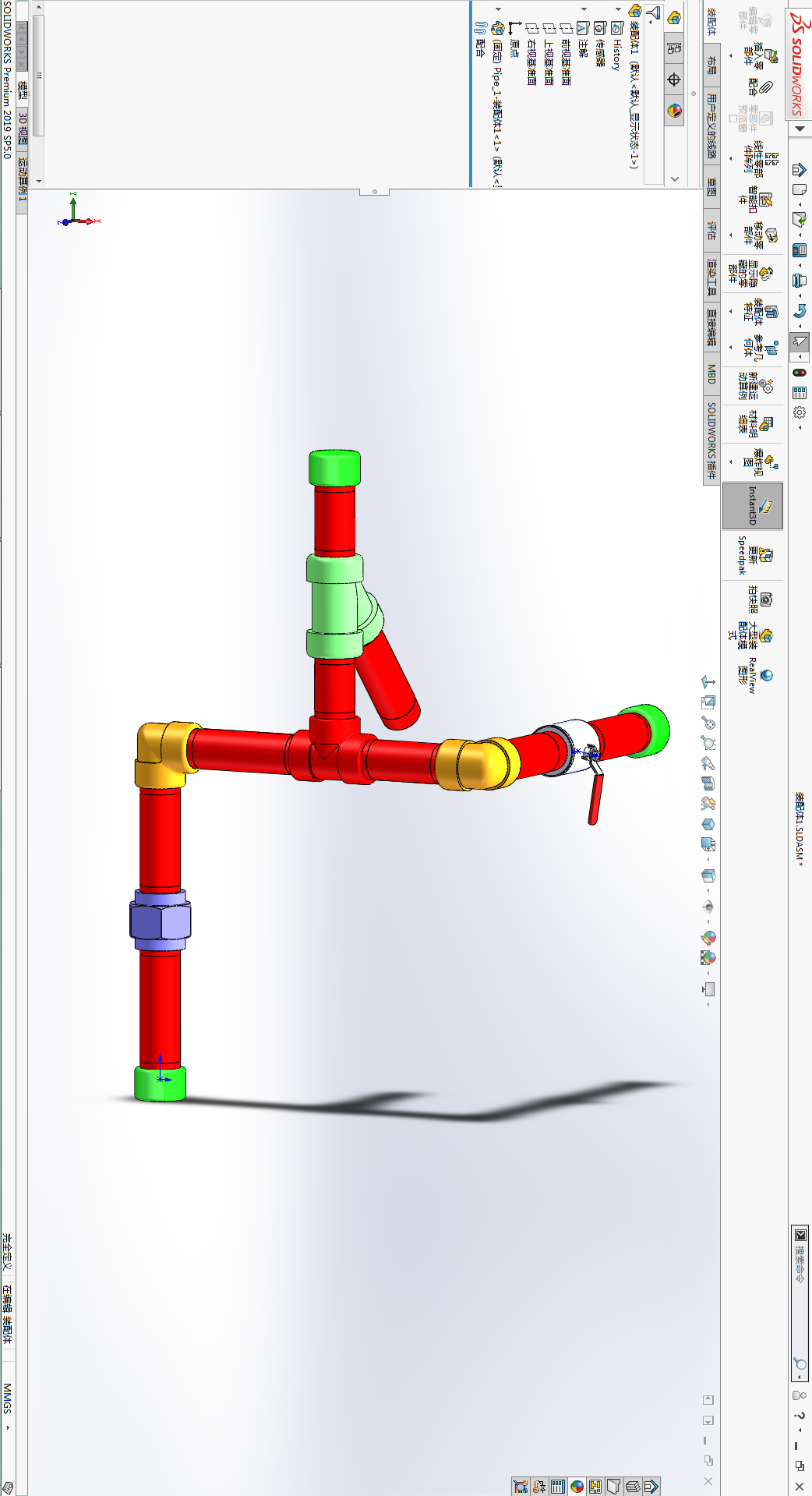

9.完成。具体用键盘旋转或是用三重轴选择，还是根据个人习惯来定。（另外还可以用Shift键+鼠标方向键进行旋转，只是有些鼠标没有方向键）
