一、视图内添加

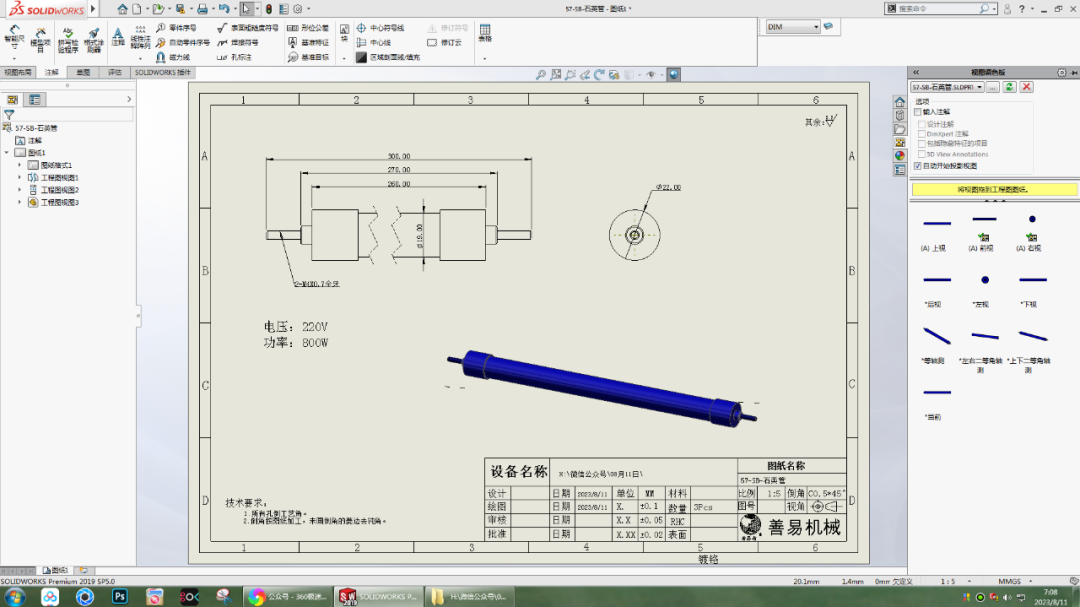

1.在这张工程图里添加了两个注释。
.png)

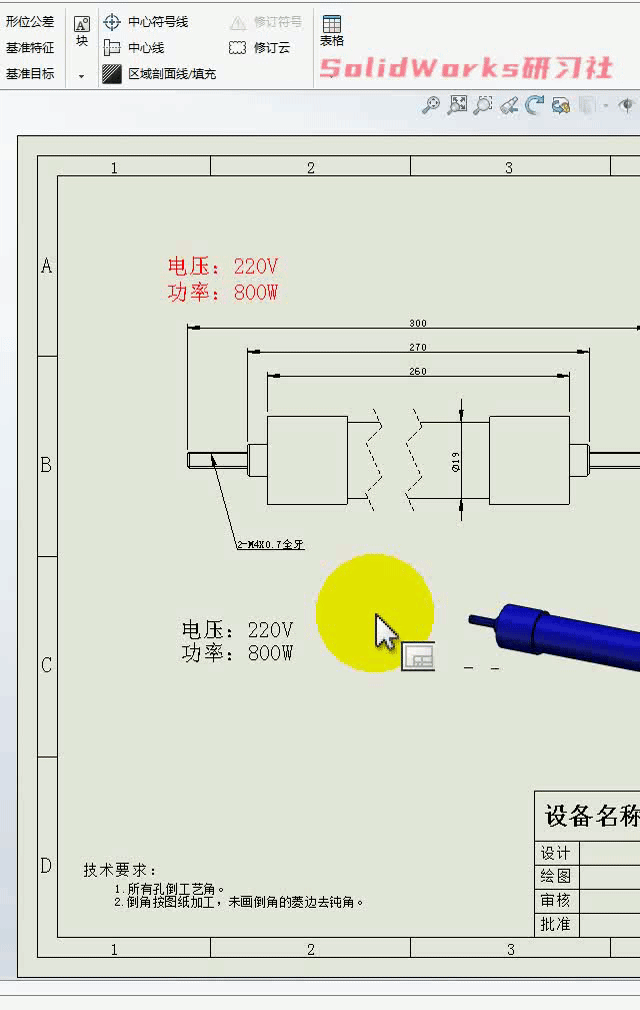

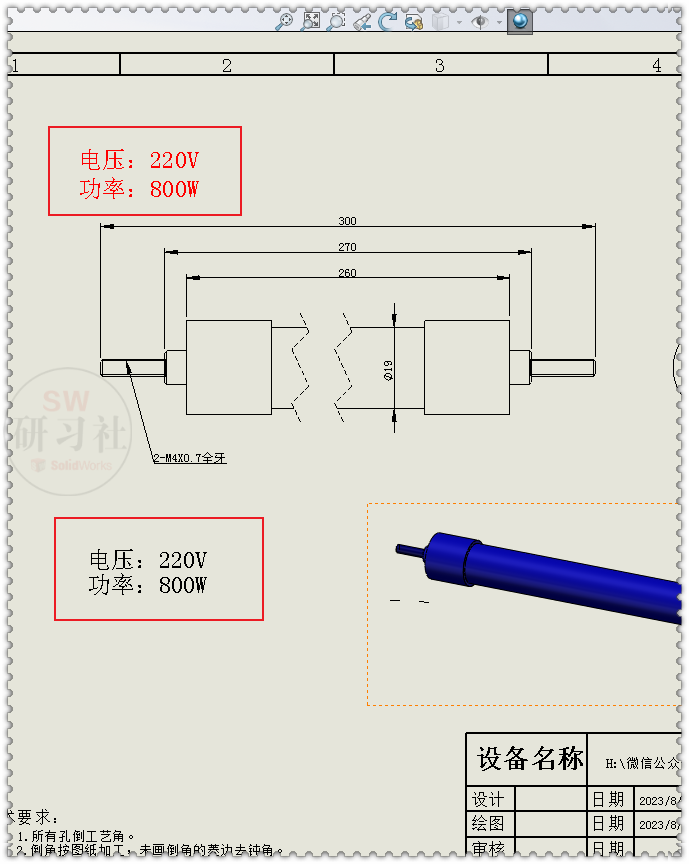

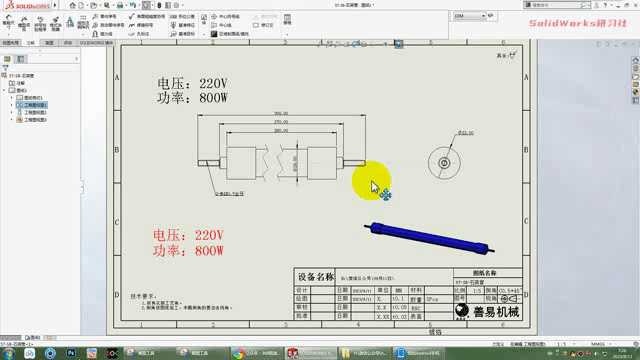

1-1.当拖动前视图时，红色注释同步移动，黑色注释则不动，这是怎么设置的？
.gif)

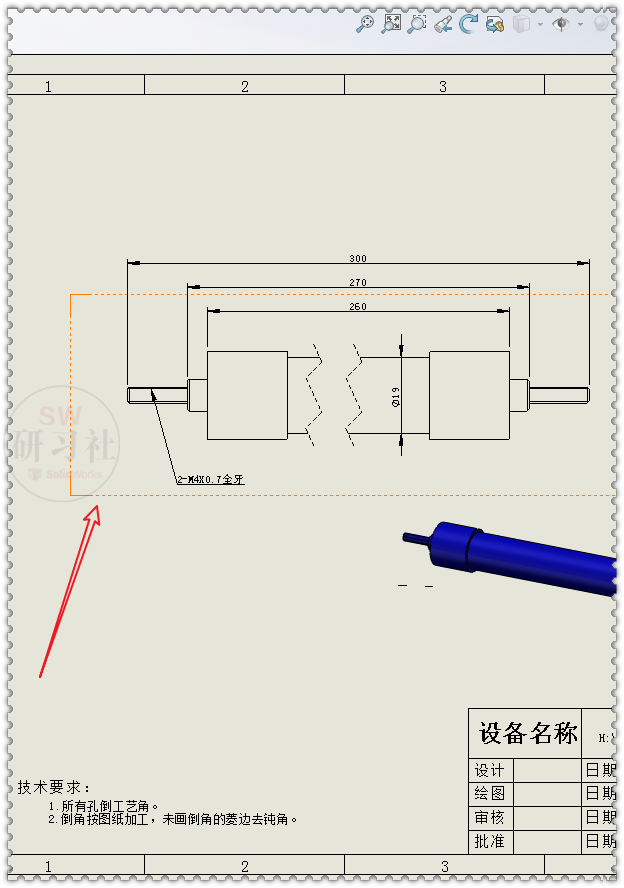

2.【注释】当鼠标指向前视图，会出现一个虚线图框。
.png)

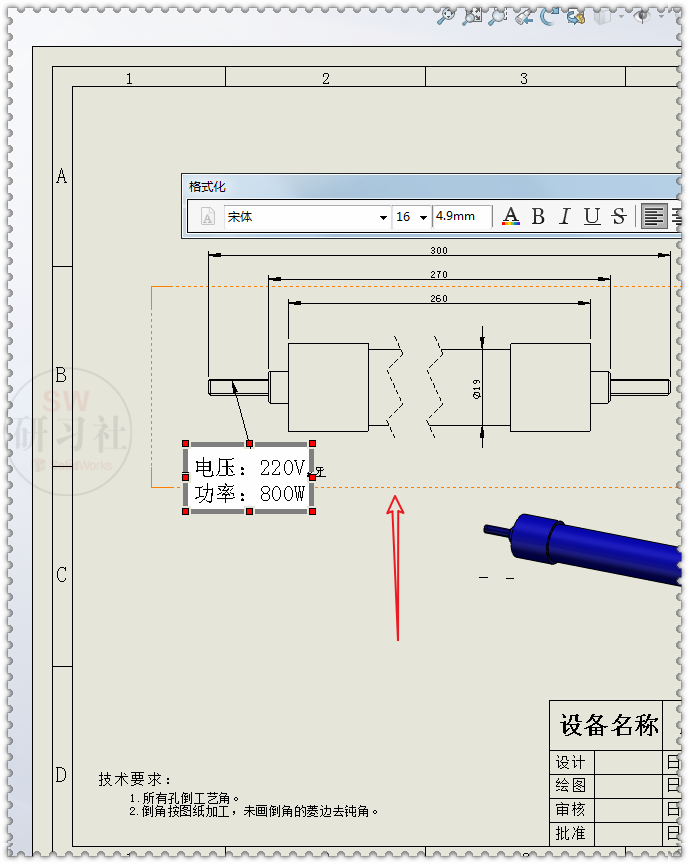

3.我们把注释添加到这个图框内：
.png)

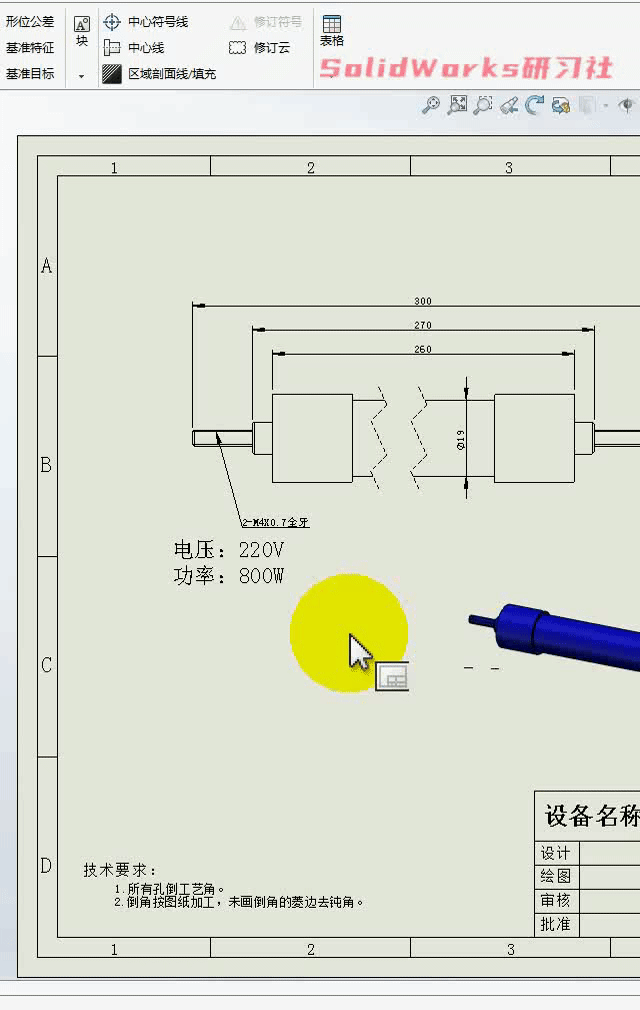

3-1.拖动前视图，这个添加到图框内的注释就同步移动了。
.gif)

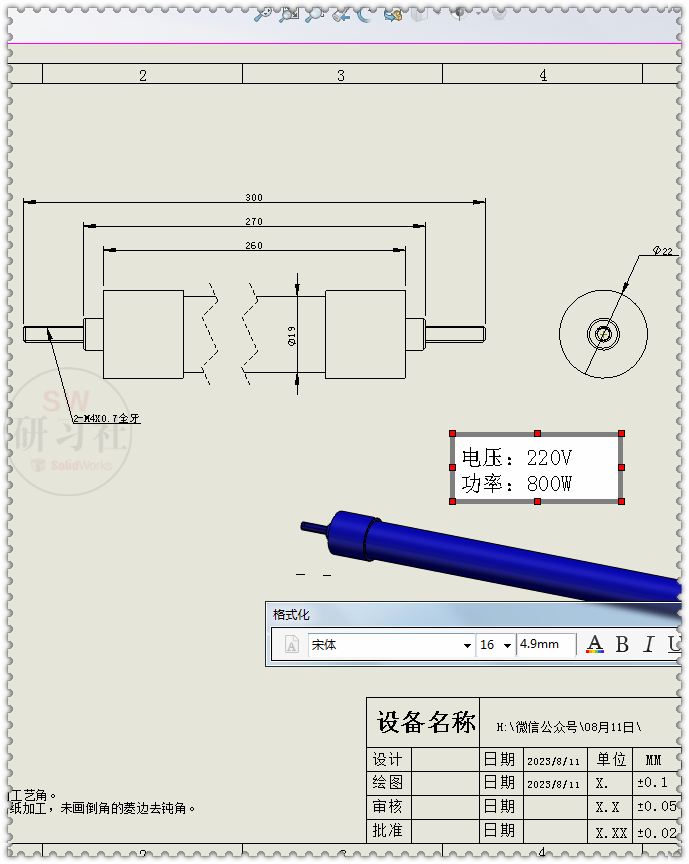

4.如果把注释添加到视图以外：
.png)

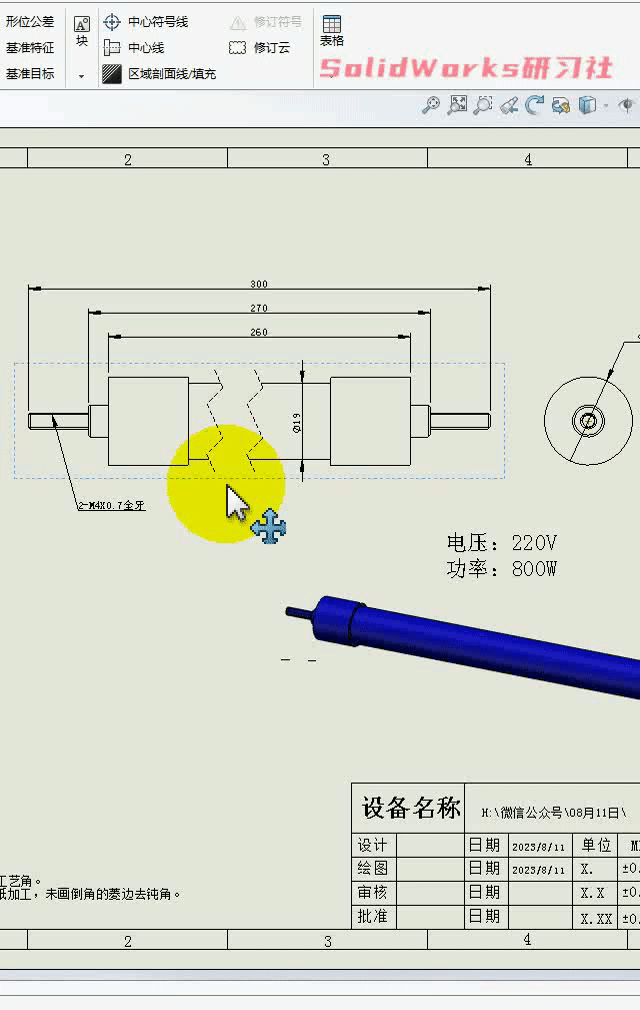

4-1.视图动、注释不动。
.gif)

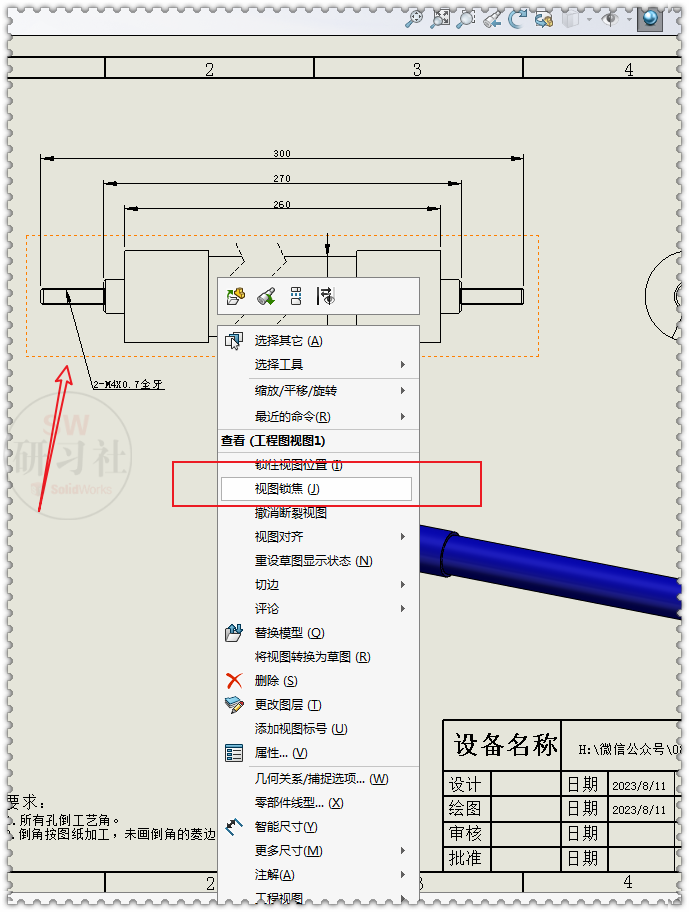

二、视图锁焦
.png)

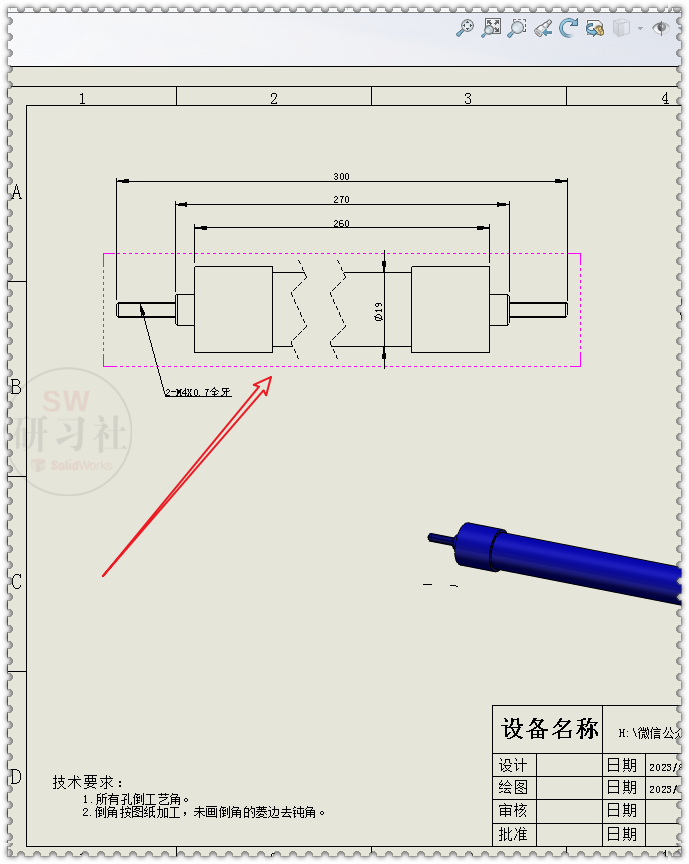

6.视图锁焦后，图框处于常亮状态。
.png)

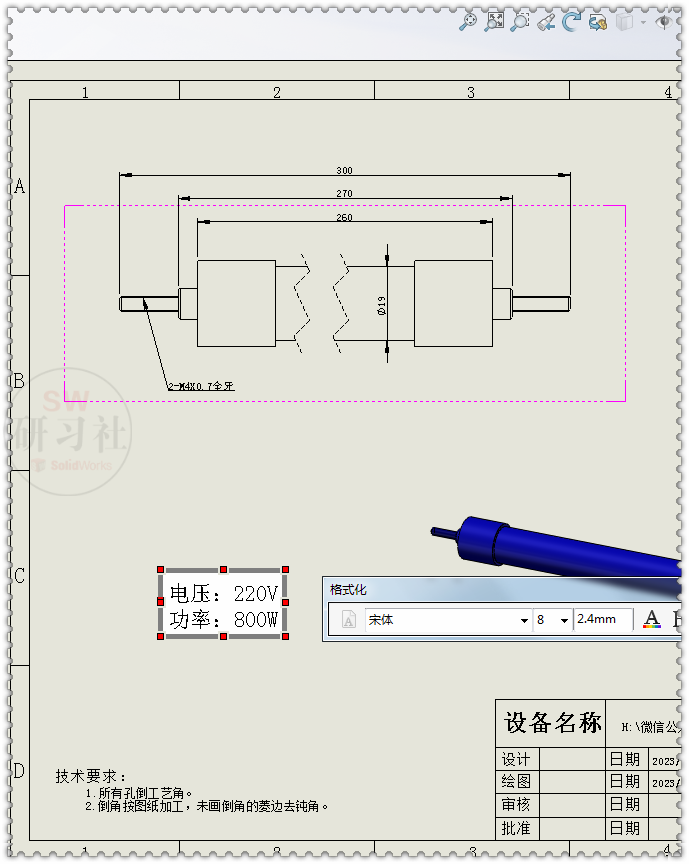

7.这时候在图纸的任意位置添加注释。
.png)

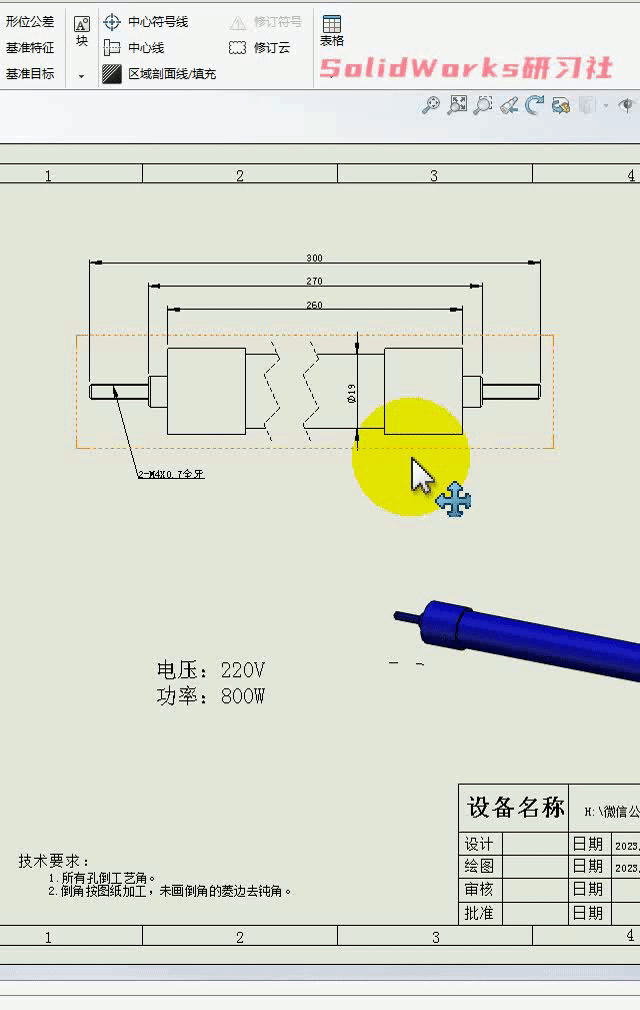

7-1.新注释也会同步移动：
.gif)

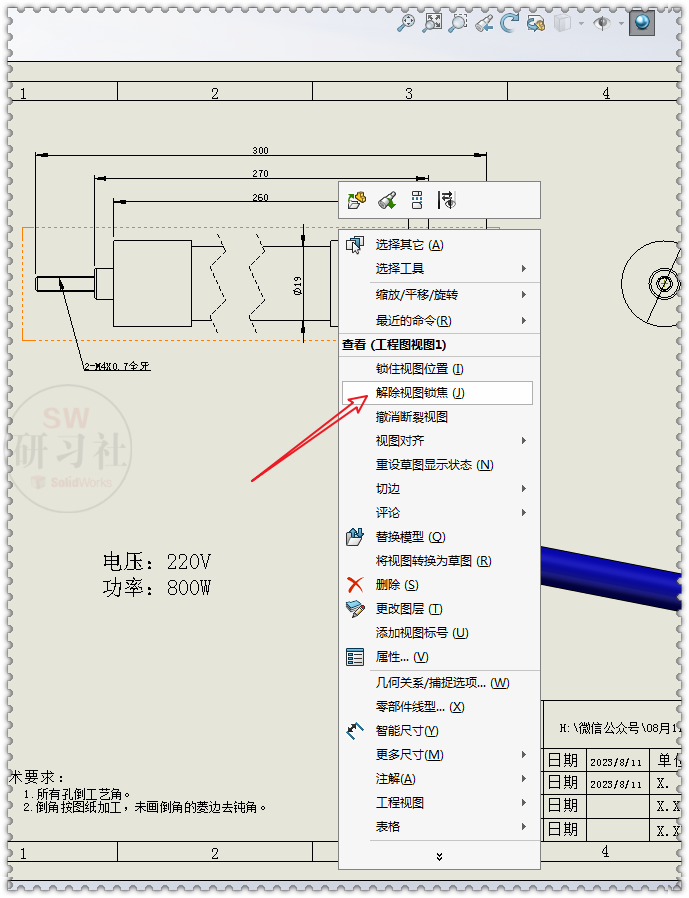

8.最后【右键】-【解除视图锁焦】。
.png)
9.完成。
.png)
文章来源：SolidWorks研习社
