SOLIDWORKS自定义标准视图设置方法

      在日常的设计过程中,我们可以通过长按鼠标右键的鼠标笔势功能,或者点击空格之后选择我们想要的视图,来对零部件的前后左右等各个视图来进行切换查看。

      但有时会出现默认的标准视图不是我们想要的效果的情况。其实我们可以任意更改默认的视图方向,今天将介绍如何通过自定义标准视图的方式来对默认视图进行重设。

      以喷油壶模型为例,默认前视图为喷油嘴。

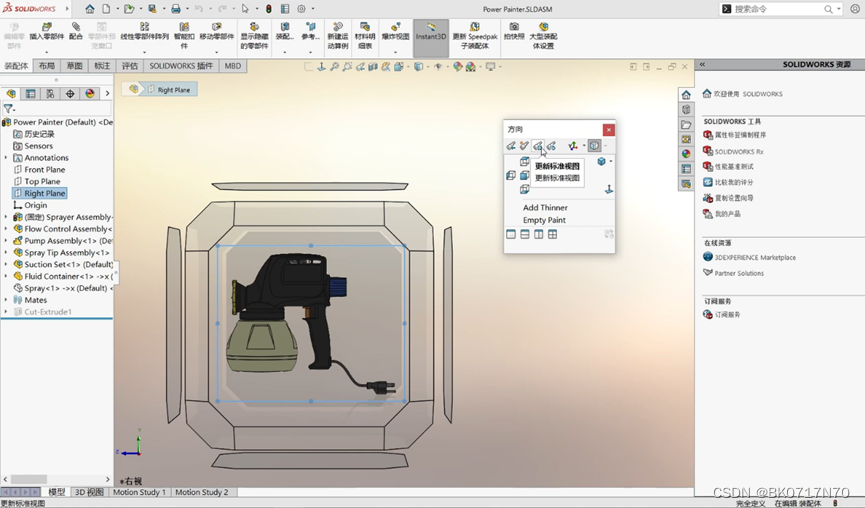

      如果我们想要将图示视图设置为前视图,只需要在切换到想要的视图之后选择视图定向——更多选项,然后点击“更新标准视图”,并选择要为其指派当前视图的标准视图。

      点击后会弹出对话框“更改此标准视图将会更改此模型的工程图中的任何正交方向、名称和子视图,是否想要执行此更改?”选择“是”。

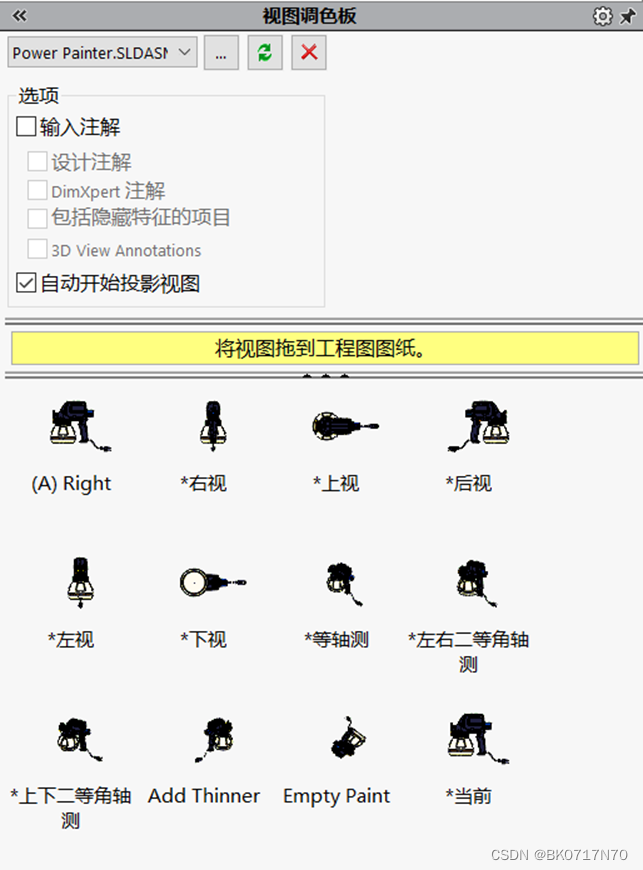

     此时切换视图可以发现,所有视图都进行了更新。且工程图中的默认视图也会发生改变。

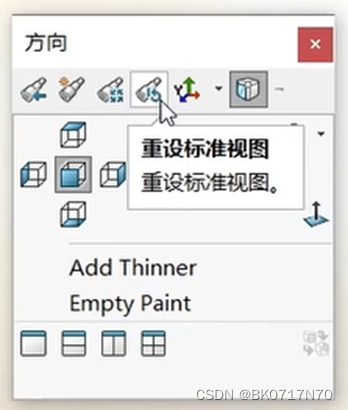

      如果不满意所做的视图更改,也可以使用“重设标准视图”功能,重设所有的标准视图为默认状态。
