工程图标注不匹配SW自定义注释直接搞定方法

在SOLIDWORKS工程图绘制中，系统自带的标注符号常与厂标或客户要求不符，如线型不对、显示效果欠佳。

工程师通常先在SOLIDWORKS Design中创建投影及辅助视图，再将图纸导出为.DWG格式进行标注和文字处理。

这一流程不仅增加了工作量，也引入了新的出错环节!

那么，如何在SOLIDWORKS Design中直接创建自定义标注内容？本文通过丰富注释的方法，来为您提供一个新思路。

本实例以注释举例说明方法

01 打开任意工程图文件，添加注释文字。

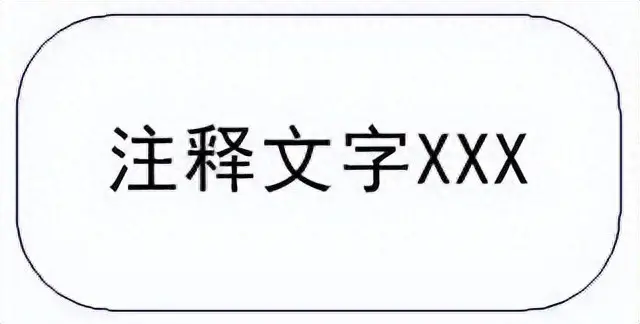

在文字外围手工绘制一个R1圆角的外框，文字放置在外框的中心位置。

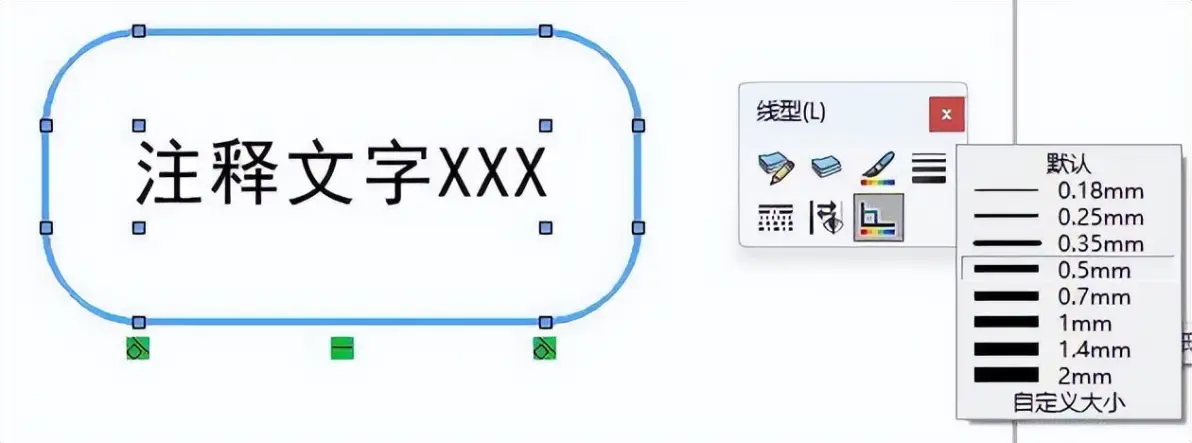

02 添加细节，修改外框线段。线型：线宽0.5

线型：点画线，线段颜色：红色，文字字体：黑体，文字高度：3.5

需注意：注释所有内容（线段/文字）均不在任意图层。

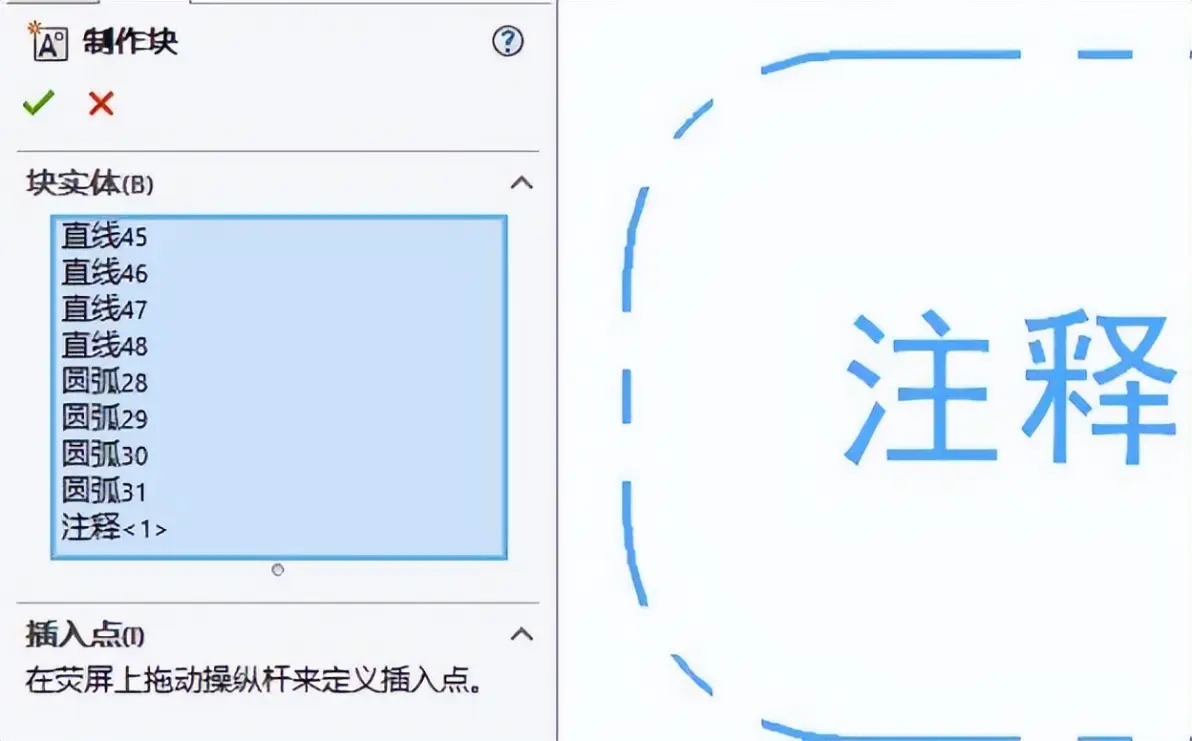

03 为方便后续重复使用，为文字及外框做块。

框选所有内容，点击顶部菜单栏-注释-块-制作块。编辑插入点-移动到框中心。

编辑插入点

04 鼠标右键单击块，将块添加到库，编辑存放位置和名称。

05 边栏设计库中可见保存的注释内容

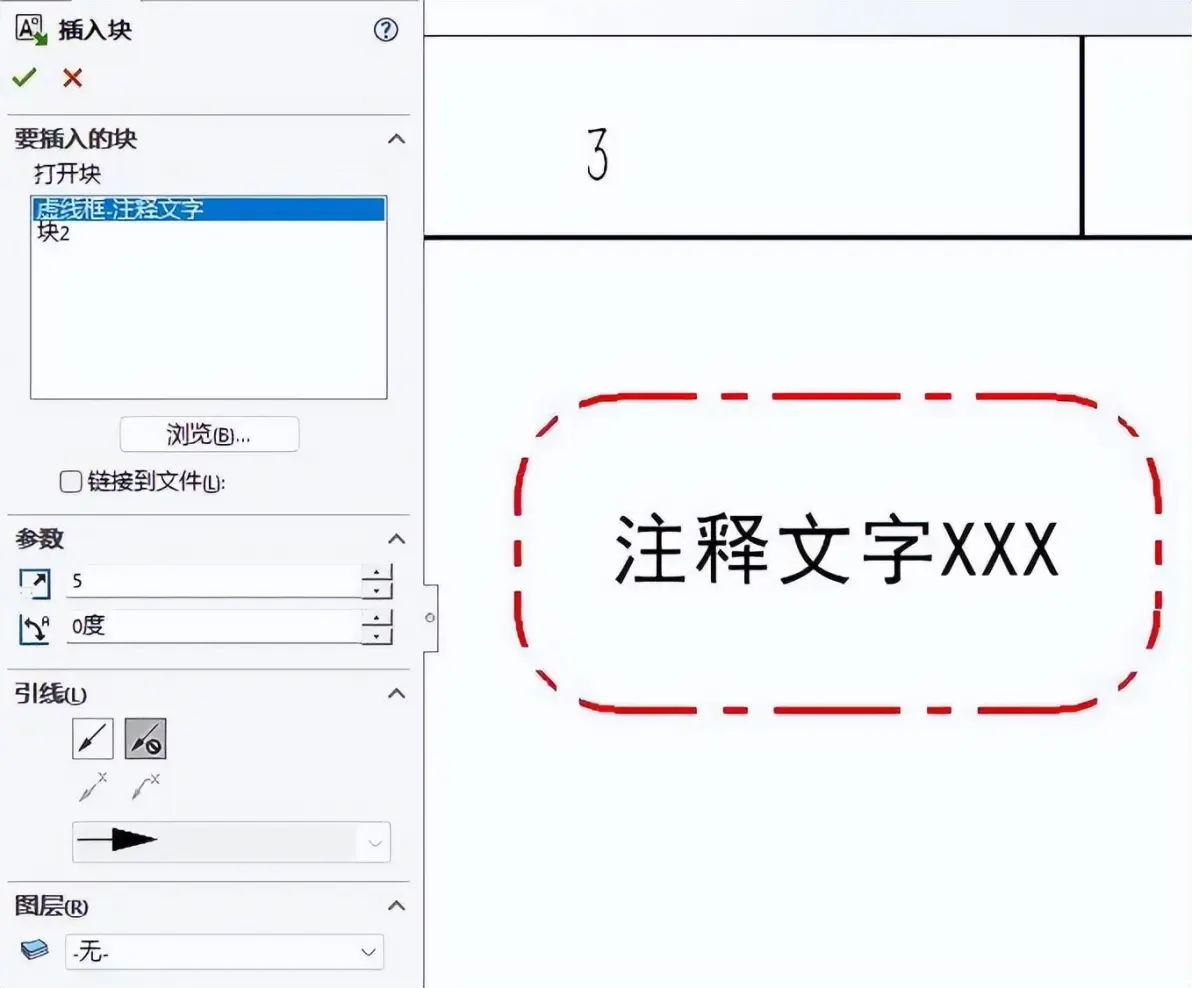

06 拖动设计库中内容，修改注释角度，大小比例。也可为注释添加引线，仍需注意此注释不在任意图层上。

07 将图纸另存为.DWG格式文件。在映射文件选项中，映射实体不定义块实体，以防系统统一块内线型和颜色，破坏原设计意图。

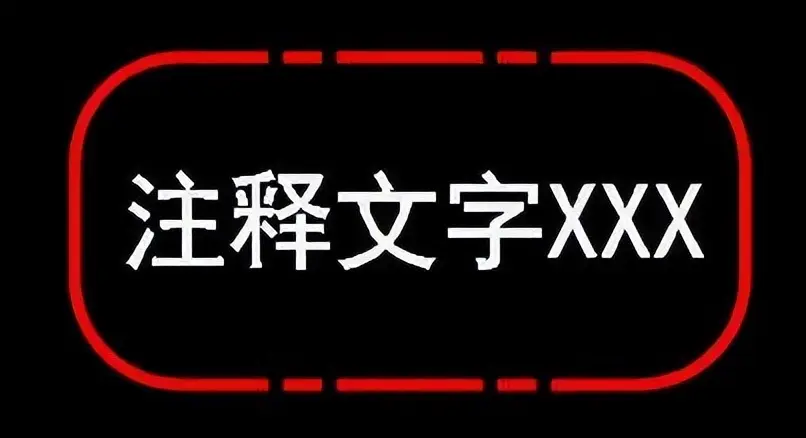

08 打开.DWG文件查看效果

配置器表格

本文以注释为例，展示了在SOLIDWORKS Design中自定义标注内容的方法：绘制注释→制作块→存入库→重复使用。

需注意两点：注释内容不在任意图层内，且DWG导出时映射文件不定义块实体。

建议尽量在SOLIDWORKS中完成工程图标注，将自定义内容纳入设计库以便复用。对比传统二次编辑的方式，此法更能提升效率、减少重复劳作。
