电气制图：SolidWorks滚花建模的两种方法！

最近有学员咨询在SolidWorks中如何绘制滚花，说到滚花大家应该都不陌生，滚花其实是我们在设计时经常会使用的一种加工工艺，可以增大工件表面的摩擦力，比如像输送线的滚筒。

其实在SolidWorks软件中有两种绘制方法，第一种是直接把滚花的纹路切出来，第二种就是运用贴图，本文给大家分享这两种方法的具体操作步骤。

方法一：扫描切除法

一、扫描切除法绘制效果如图1

▲图1▲

二、绘制步骤

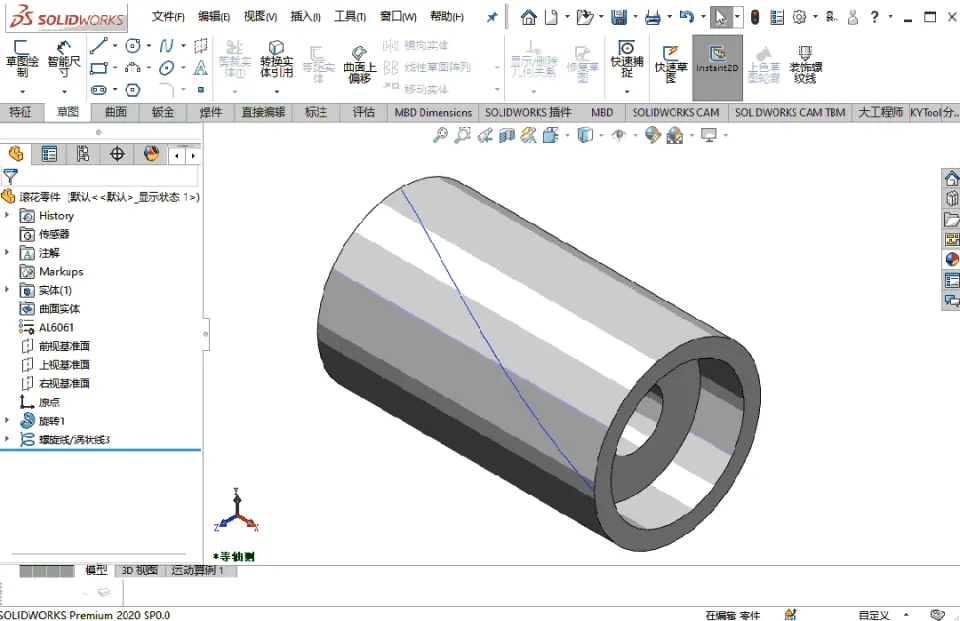

1、在零件要绘制滚花的特征表面创建一根螺旋线，作为扫描切除的路径，具体操作如图2；

▲图2▲

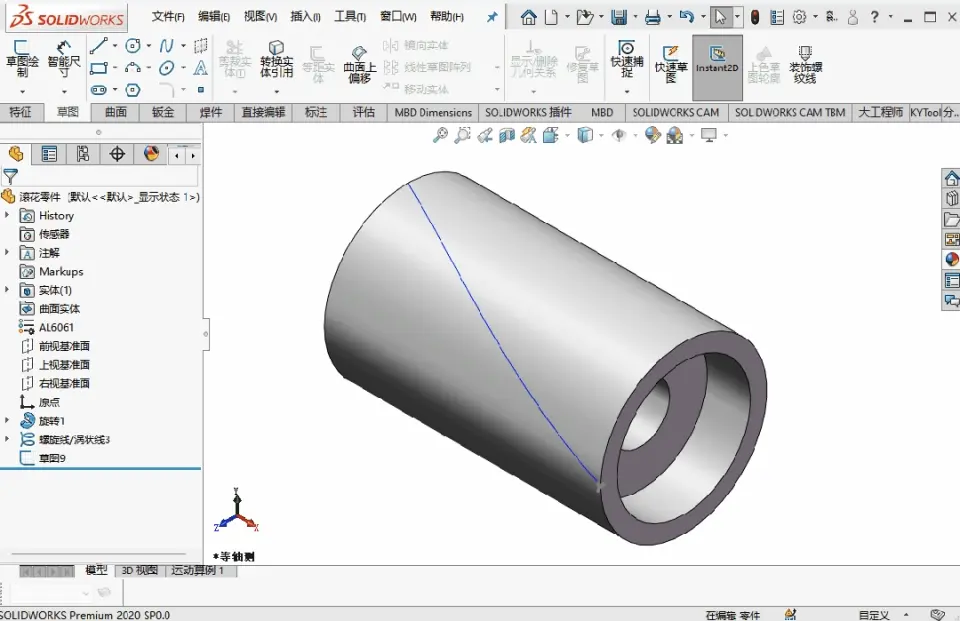

2、使在螺纹线起点处绘制一个三角形草图，作为扫描切除的轮廓草图，具体操作如图3；

▲图3▲

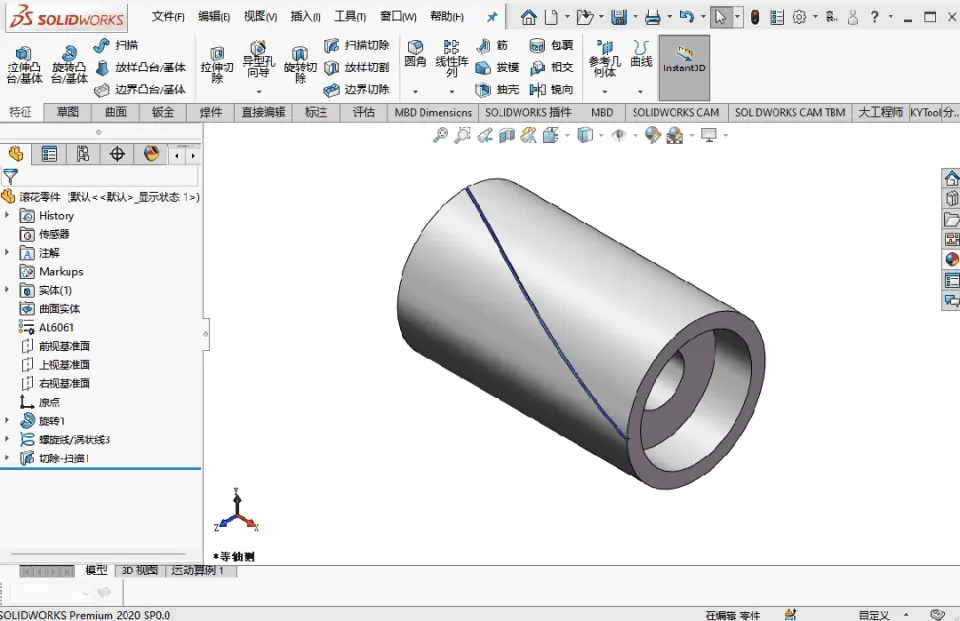

3、用“扫描切除”命令，轮廓草图选择三角形，路径草图选择螺旋线，具体操作如图4；

▲图4▲

4、用“镜向”命令，创建一个反向特征，“镜向面/基准面”选择上视基准面，“要镜向的特征”选择上一步扫描切除特征，具体操作如图5；

▲图5▲

5、用“圆周阵列”命令，阵列多个特征，具体操作如图6；

▲图6▲

方法二：贴图法

一、贴图法绘制效果如图7

▲图7▲

二、绘制步骤

1、右键选择需要贴图的面，选择→外观，进入颜色对话框后，选择→高级，在外观文件路径处浏览到安装位置C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data\Images\textures\metal\machined，具体操作如图8；

▲图8▲

2.调整合适大小，贴图完成，具体操作如图9

▲图9▲

总结

上面两种方式创建零件表面滚花各有优缺点，第一种是使用实际切除出来的滚花效果，3D显示效果好，但是圆周阵列消耗内存，工程图里面也需要标注说明是滚花。第二种则是通过SolidWorks贴图的方式体现滚花效果，效率比较高，但在工程图中不会体现贴图效果，所以需要标注表面滚花的注解。

来源：技成培训网，作者：技成-陈小萍，未经授权不得转载！
