SolidWorks软件教学：制作钣金压死边

工作中，使用SolidWorks画钣金零件，产品需要褶边。solidworks钣金怎么褶边呢，分享一下操作方法：

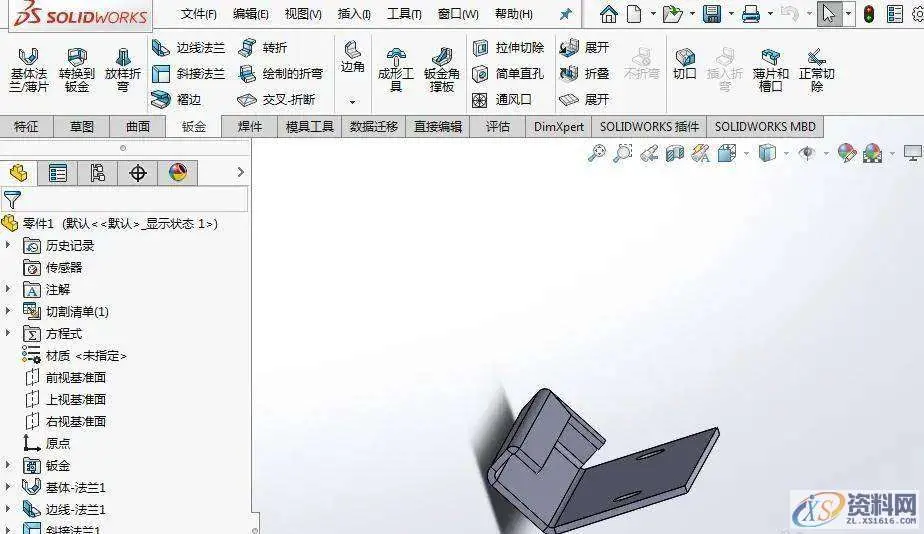

打开solidworks软件，新建零件模式

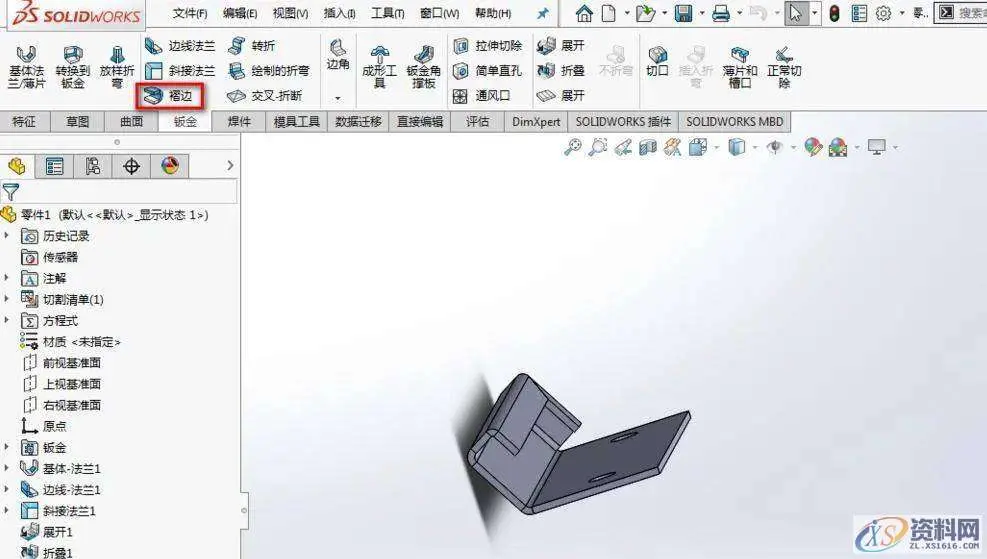

在打开的钣金零件中，单击钣金工具栏上的褶边 ，或单击插入、钣金、褶边。

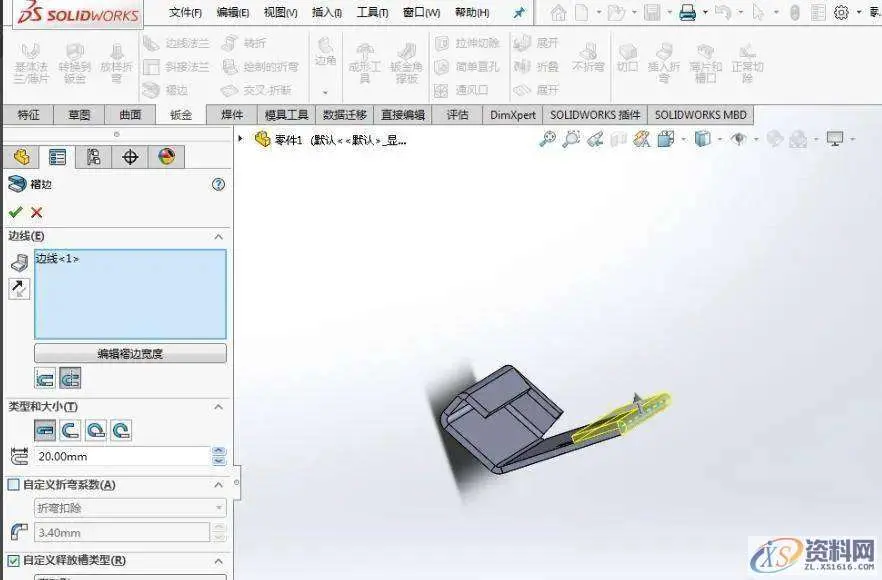

在图形区域中，选择您想添加褶边的边线。所选边线出现在边线 中。

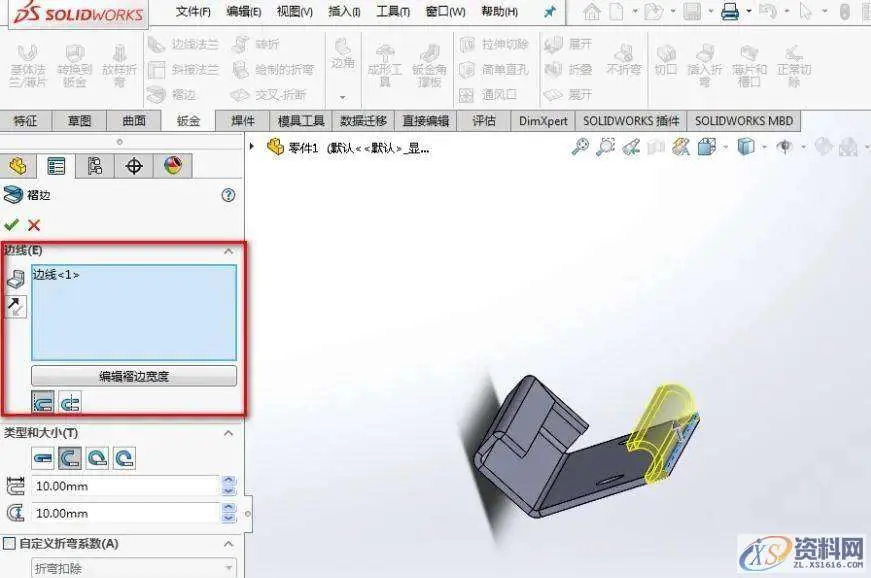

在 PropertyManager 中，在边线下：

单击编辑褶边宽度以编辑轮廓的草图。

选择材料在内 或折弯在外 来指定您想添加褶边的位置。

单击反向 在零件的另一边生成褶边。

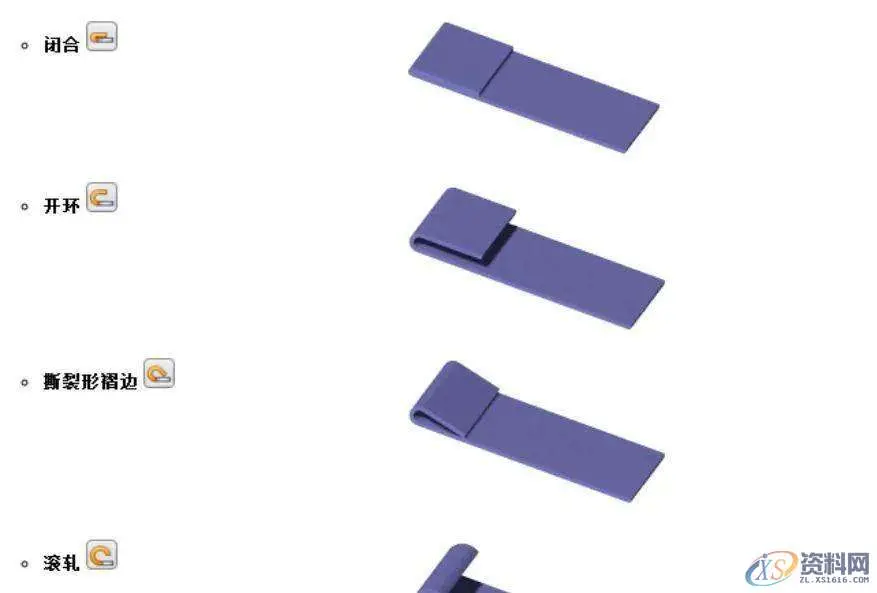

单击一褶边类型：

闭合

开环

撕裂形褶边

滚轧

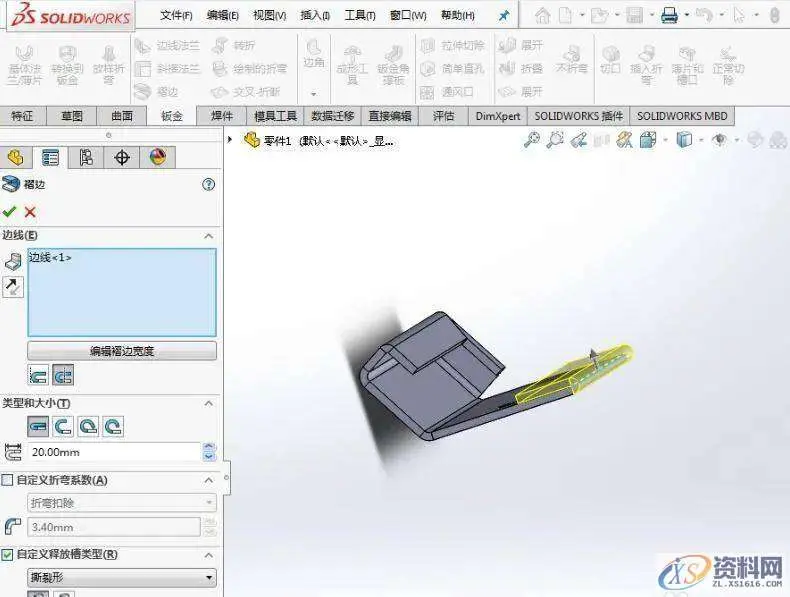

设定参数。

在斜接缝隙下，如果您有交叉褶边，设定切口缝隙 。斜接边角被自动添加到交叉褶边上，您可设定这些褶边之间的缝隙。

如要使用默认折弯系数以外的其它项，选择自定义折弯系数，然后设定一折弯系数类型和数值。

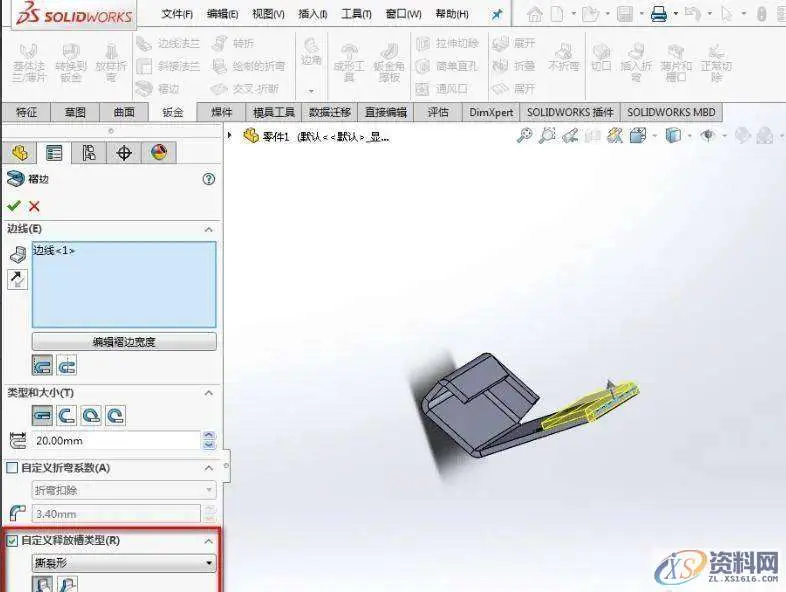

如想添加释放槽切除，选择自定义释放槽类型，然后选择释放槽切除的类型：

如果自定义释放槽类型为：

矩形或矩圆形而且您选取使用释放槽比例，为比率设定值。

矩形或矩圆形并且您清除使用释放槽比例，则设定释放槽宽度 和释放槽深度 的值。

撕裂形，选取切口 或延伸 。

SolidWorks钣金褶边应用

单击√ 。生产零件。
