solidworks教程--钣金之绘制的折弯功能

首先准备一个二维的钣金cad展开图；打开  solidworks,新建零件，新建一个草图，打开CAD，用CTRL+C复制展开图，打开solidworks，CTRL+V粘贴，小提示：往往复制的草图不是原点附近，双击鼠标中键即可出现草图

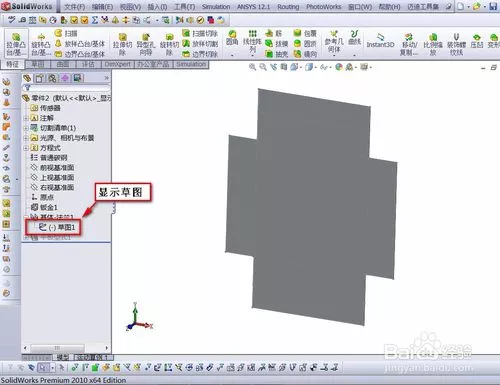

以此草图生成基体法兰，然后将这个草图选择“显示”

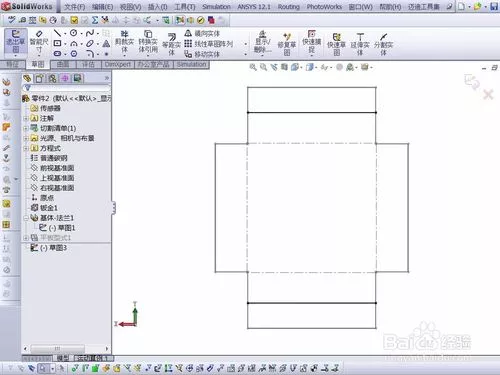

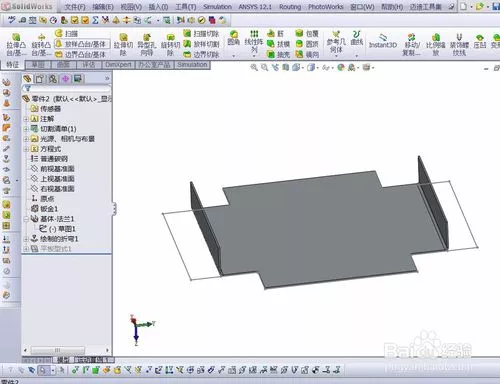

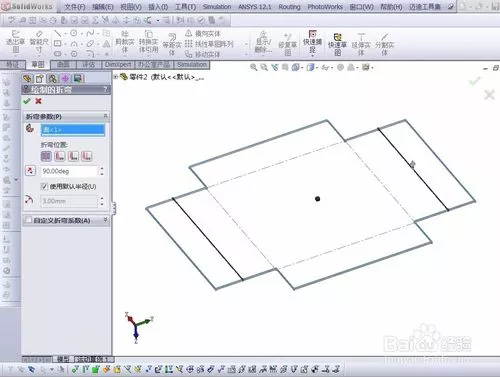

折弯有顺序，主要是我们想利用草图1中的折弯线，先折最外面的边，以基体法兰的一面新建草图，将最外面的边的2条的折弯线转化实体，然后以此点击绘制的折弯，选好参数，确定，折出两边

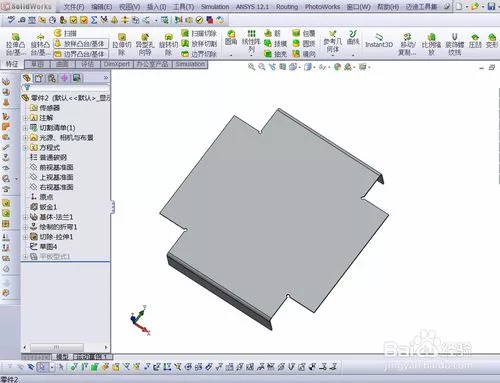

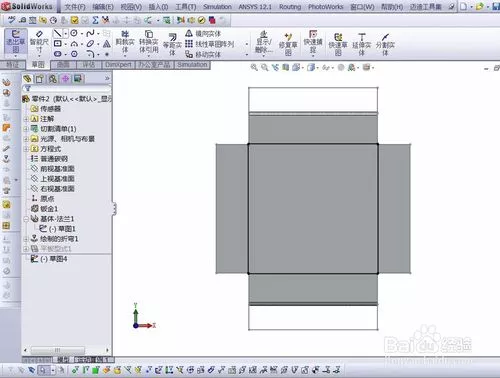

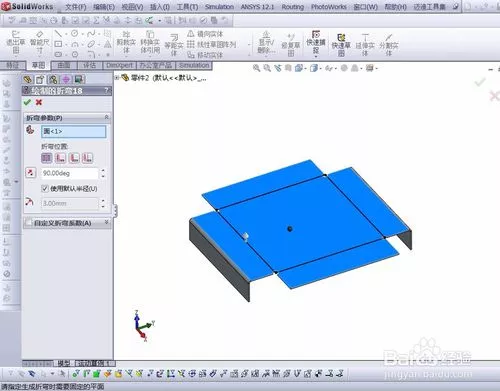

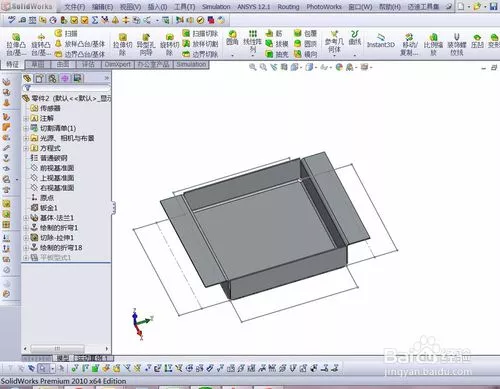

接下来折弯周围四面，在折弯这个四个面之前，根据我的经验，需要对四个角做处理，切除生成一个圆角，因为这里实际上确实需要有工艺圆角的；然后按之前步骤，选择面新建草图，将4面的折弯线转换实体，然后以此点击绘制的折弯，选好参数，确定，折出四边
