SolidWorks钣金绘制：斜面直筒喇叭口设计

1、在前视基准面上绘制直径为 800mm 的圆，在一侧绘制距离为 3mm 的缺口

2.以前视基准面为参考绘制参考基准面1 ，距离为2000mm

3.在基准面1 上绘制直径为2000mm 的圆，并与前视基准面800mm 圆的缺口位置相同。

4.选择钣金选项中的“放样折弯”，依次点击两个草图。

5.在上视基准面上绘制如图所示直线。

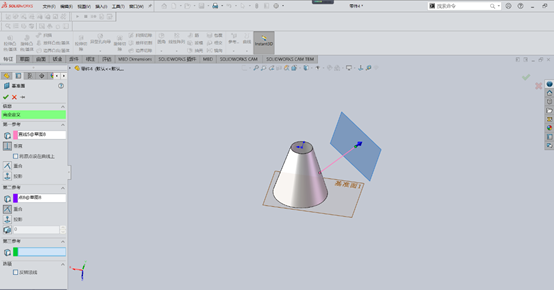

6.新建基准面垂直与直线并与端点重合。

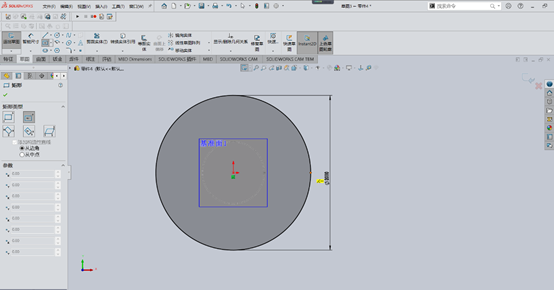

7.在新建基准面上绘制直径1000mm 的圆，并留有3mm 的缺口。

8.

1）选择钣金选项的“基体法兰”，选择“成型到下一个面”点击圆锥面。

2）在基准面3 上新建草图，拉伸切除圆锥面与直筒面相交区域。

9.最后依次点击圆锥面与直筒面进行展开即可。
