用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

今天我们来用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口,接下来我们来看一下操作过程。

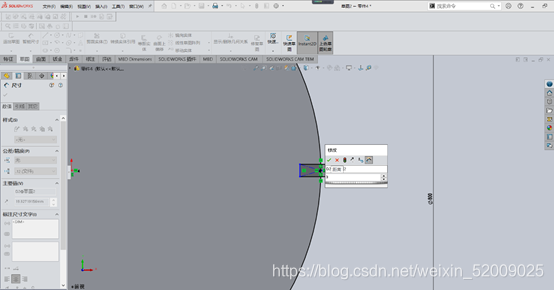

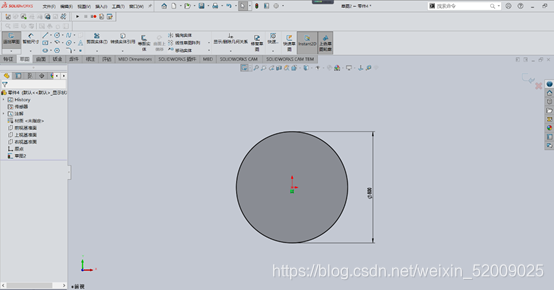

1.在前视基准面上绘制直径为800mm的圆,在一侧绘制距离为3mm的缺口用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口


2.以前视基准面为参考绘制参考基准面1,距离为2000mm
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

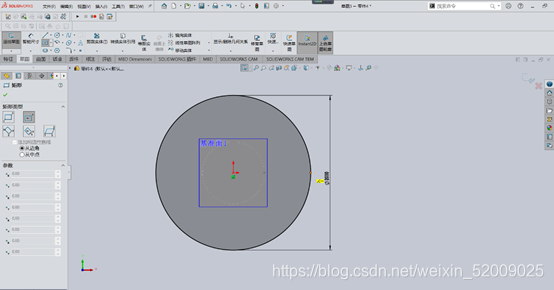

3.在基准面1上绘制直径为2000mm的圆,并与前视基准面800mm圆的缺口位置相同。
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

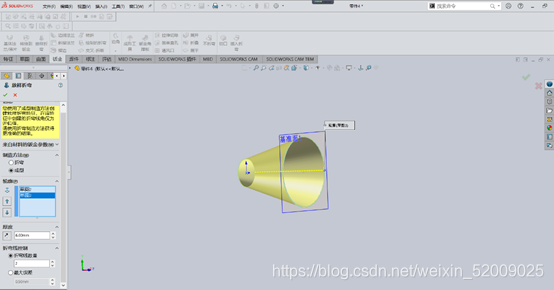

4.选择钣金选项中的“放样折弯”,依次点击两个草图。

用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

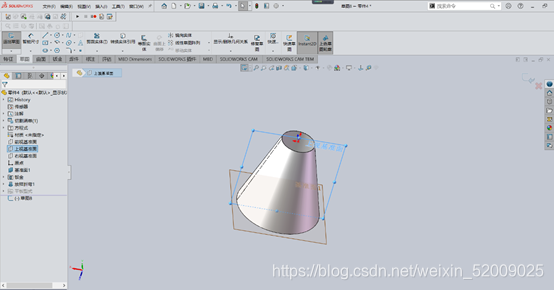

5.在上视基准面上绘制如图所示直线。
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

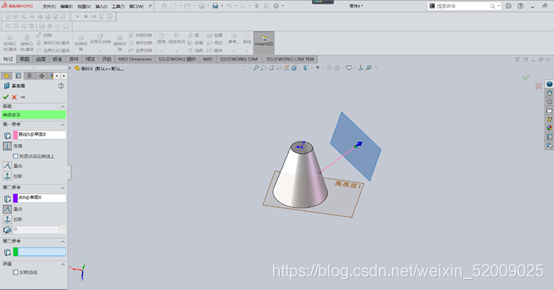

6.新建基准面垂直与直线并与端点重合。
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

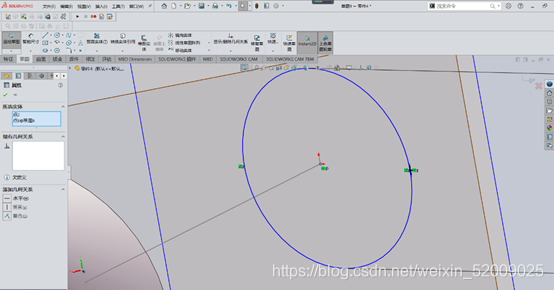

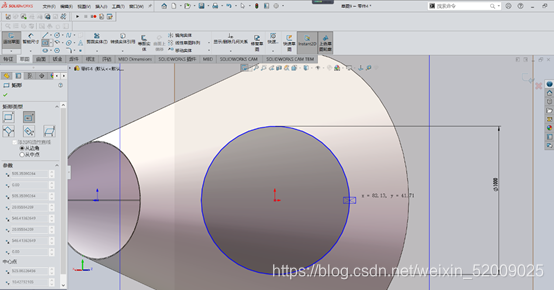

7.在新建基准面上绘制直径1000mm的圆,并留有3mm的缺口。
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

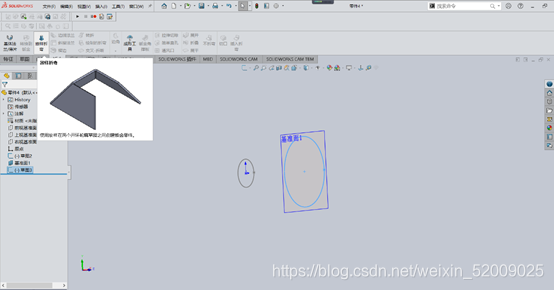

8.1)选择钣金选项的“基体法兰”,选择“成型到下一个面”点击圆锥面。

   2)在基准面3上新建草图,拉伸切除圆锥面与直筒面相交区域。
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口
用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

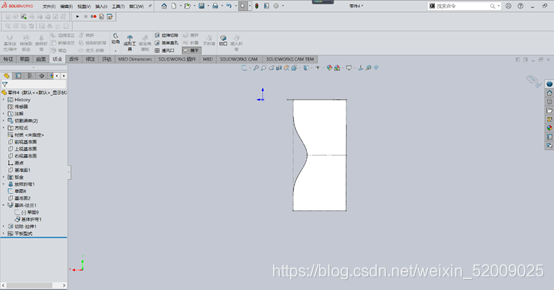

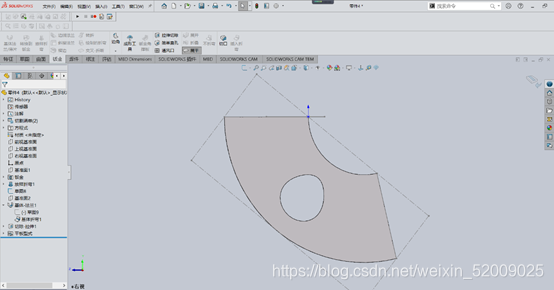

9.最后依次点击圆锥面与直筒面进行展开即可。
