SolidWorks钣金建模实战：控制箱底壳设计案例

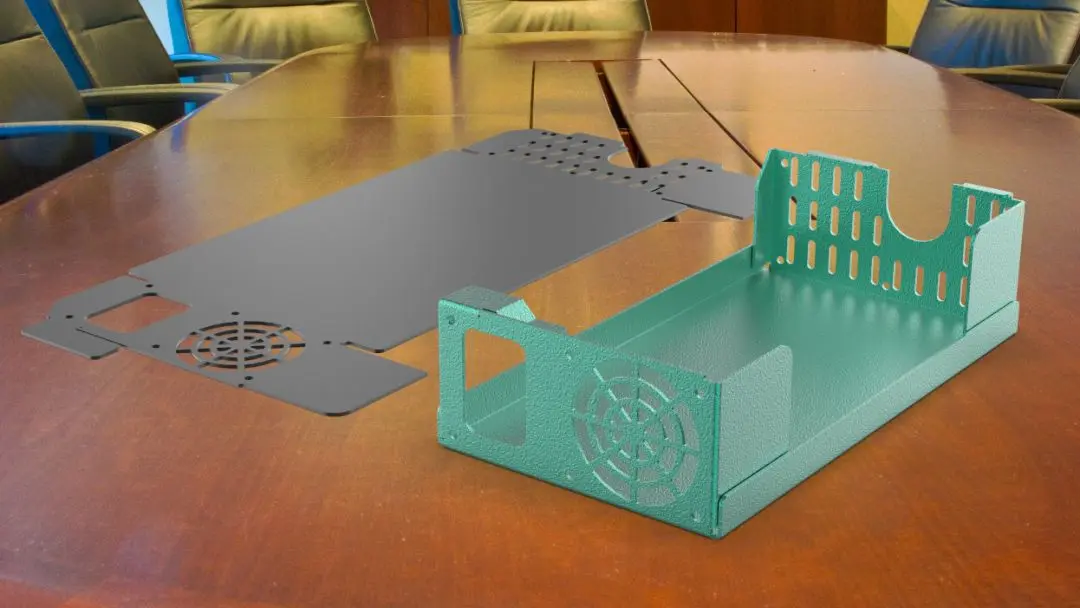

此图是用SolidWorks2015建模，用KeyShot 8渲染。

建模步骤

1.在前视基准面上画草图。

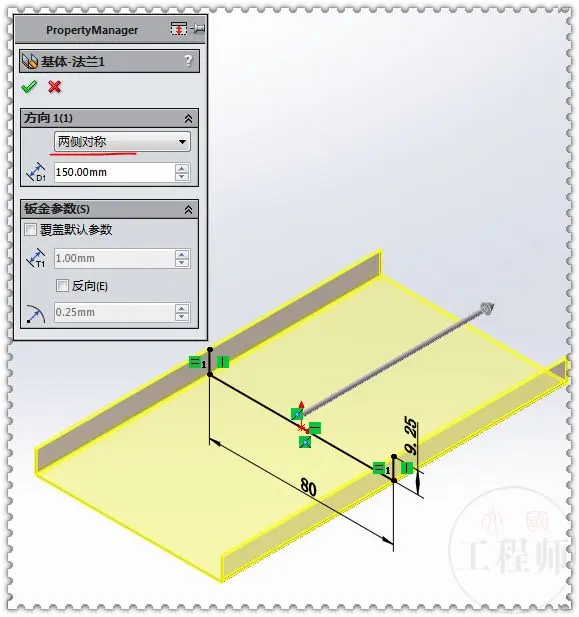

2.基体法兰，两侧对称：150 。厚度：1 ，半径：0.25 。

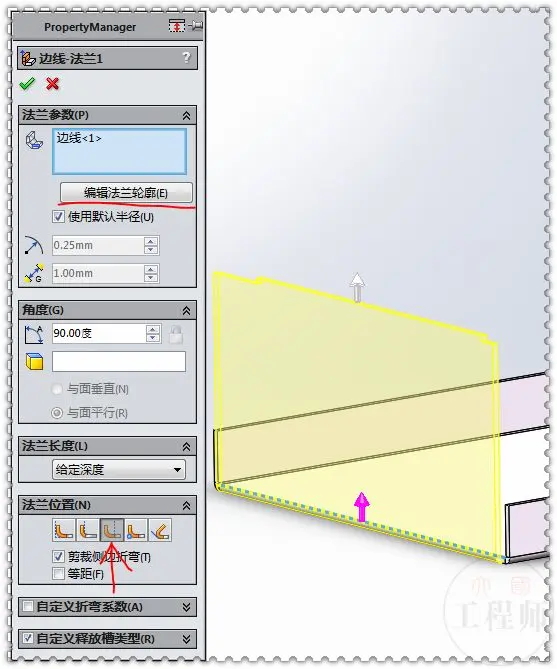

3.边线法兰，编辑法兰轮廓。法兰位置：折弯在外。

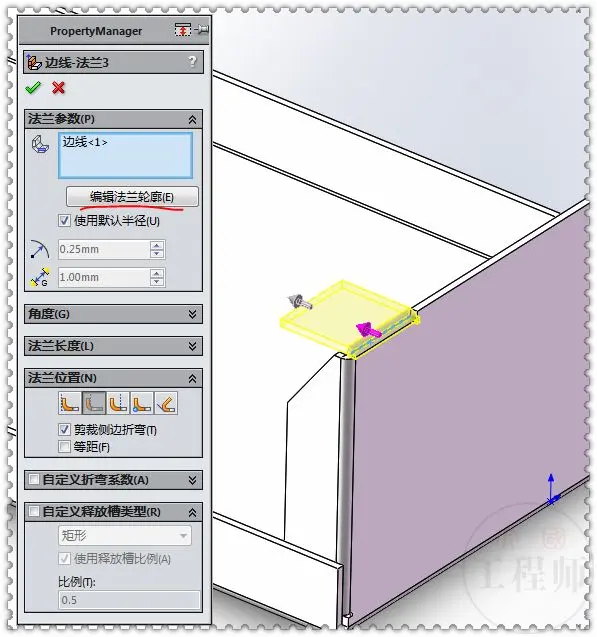

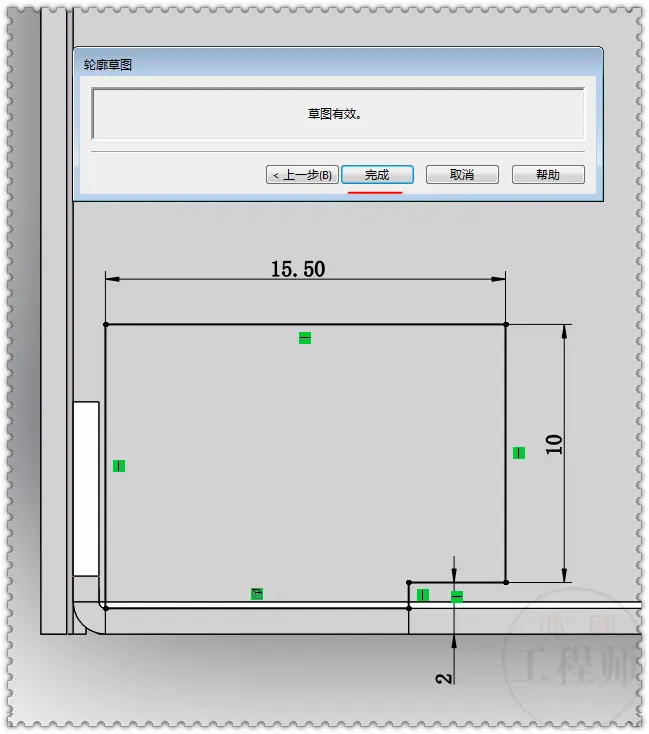

修改草图

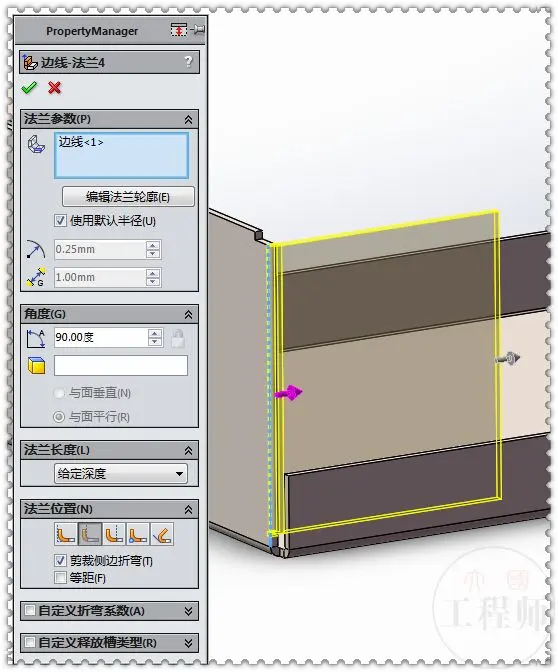

4.边线法兰，编辑法兰轮廓。法兰位置：材料在外。

修改草图

5.边线法兰，继续编辑轮廓。

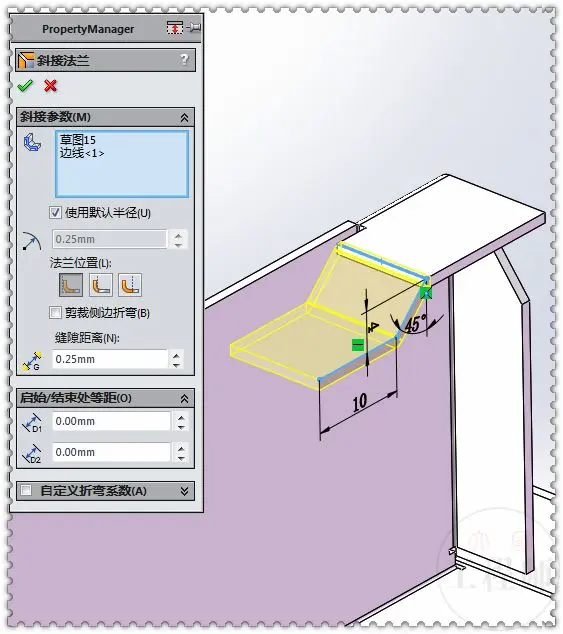

6.斜接法兰，在箭头所指的面上画草图。

7.边线法兰，编辑轮廓。

8.在左侧面上画圆，直径后来改成了2 。

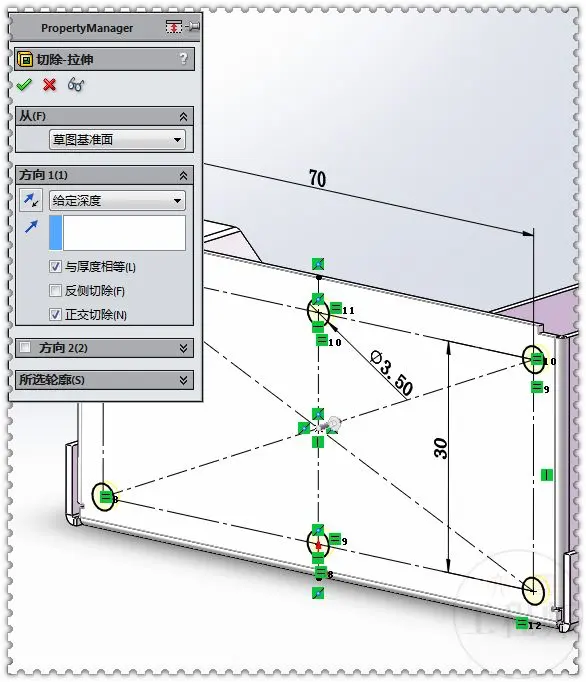

9.拉伸切除，与厚度相等。

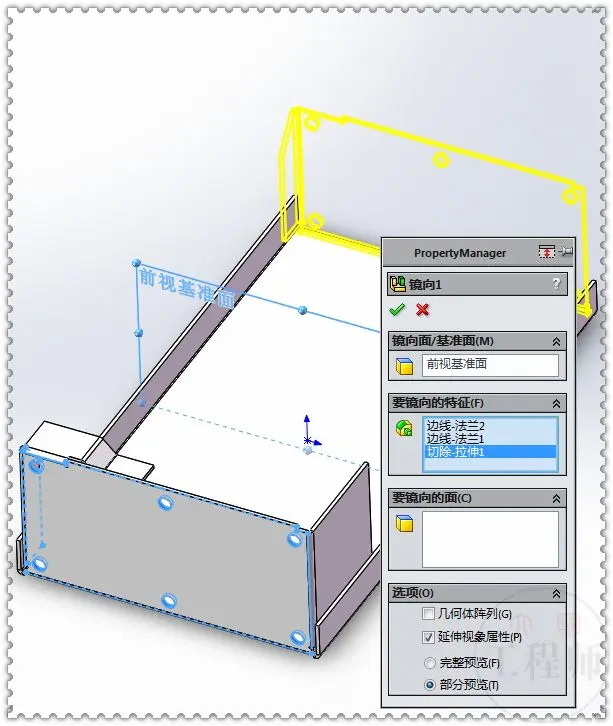

10.镜像特征。

11.边线法兰，给定深度：3.5 。

12.在右侧面上画直槽口和中心矩形。

13.拉伸切除。

14.还是在侧面上草绘，画直槽口。

阵列10个，间距：7 ，删掉中间的几个

15.拉伸切除。

16.在箱体左侧画草图。

17.通风口，

边界：最外侧的圆；

筋：4根直线；

翼梁：内侧两个圆；

18.再画一个矩形，拉伸切除。

19.展开。

20.完成。
