提升设计效率：Solidworks零件配置管理实战技巧

简介：在我们设计零件的时候，有时一个零件会有很多个派生的其它零件，这些零件功能相识，此时就可以用solidworks的配置来管理这些零件，只需要在一个基础零件上添加或修改特征即可，不需要额外的新建零件，这种配置管理的零件可以在一个装配中实现不同的状态，而且可以直接同步到工程图中！大大提供了设计的便利性，减少工作量！

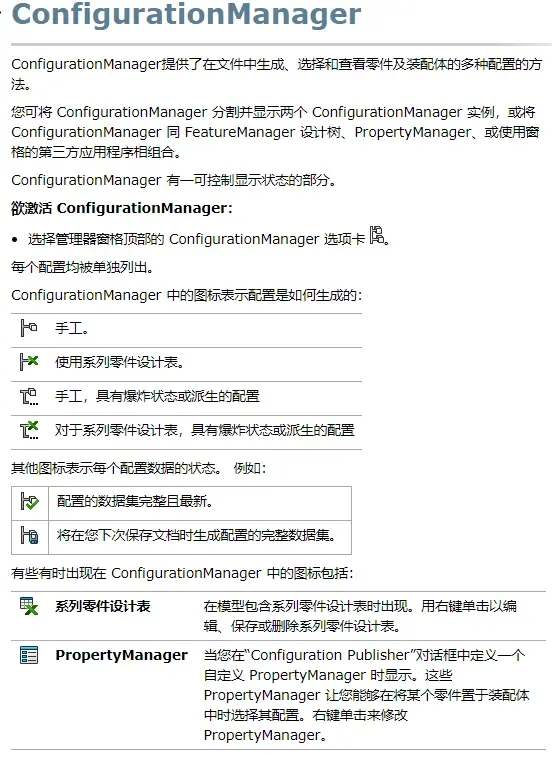

Solidworks配置管理中的图标功能：

一、装配中显示一个零件的不同配置（特征或尺寸）

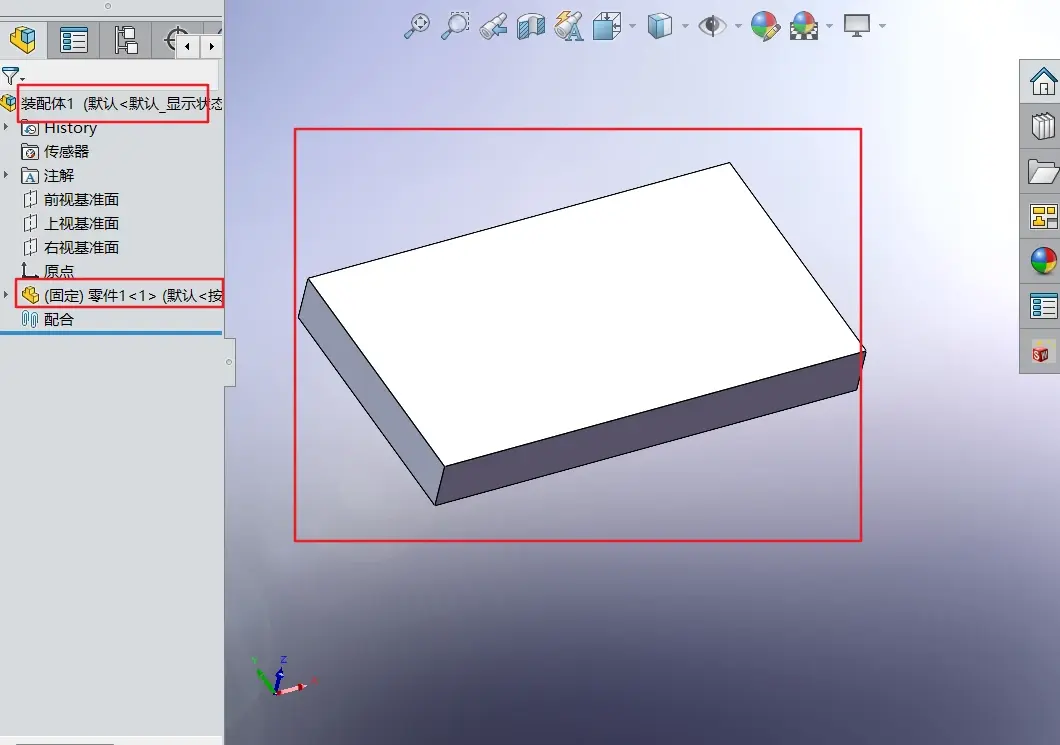

1、新建一个装配，装配中插入一个长方体零件（自己拉伸一个任意尺寸的就行），如下：（简单操作就不再赘述过程了）

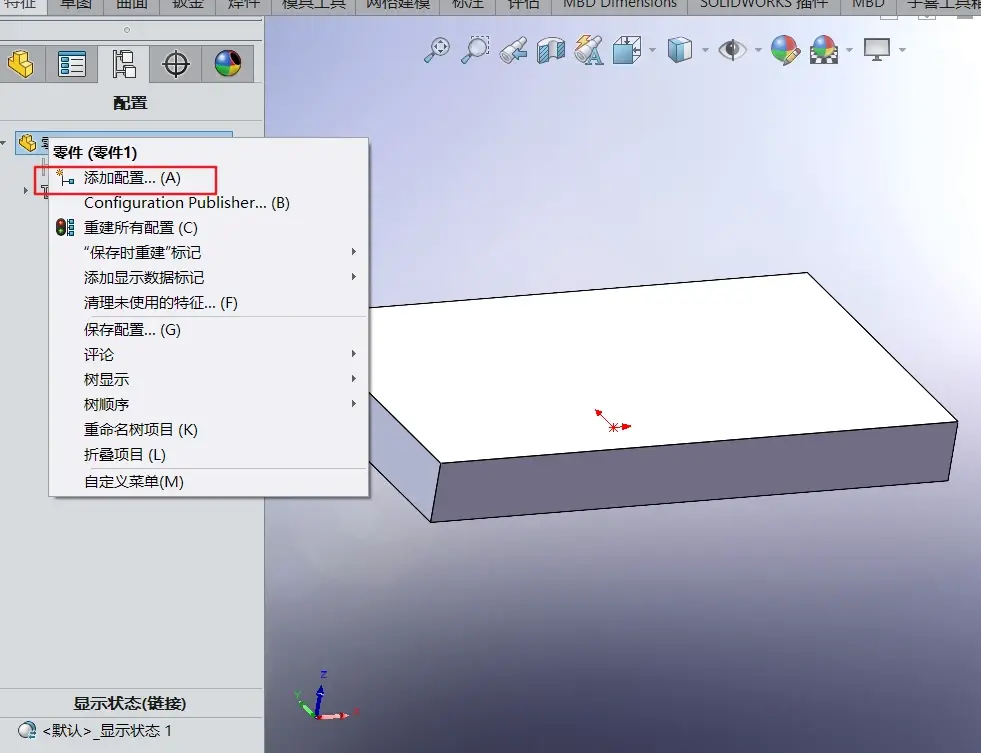

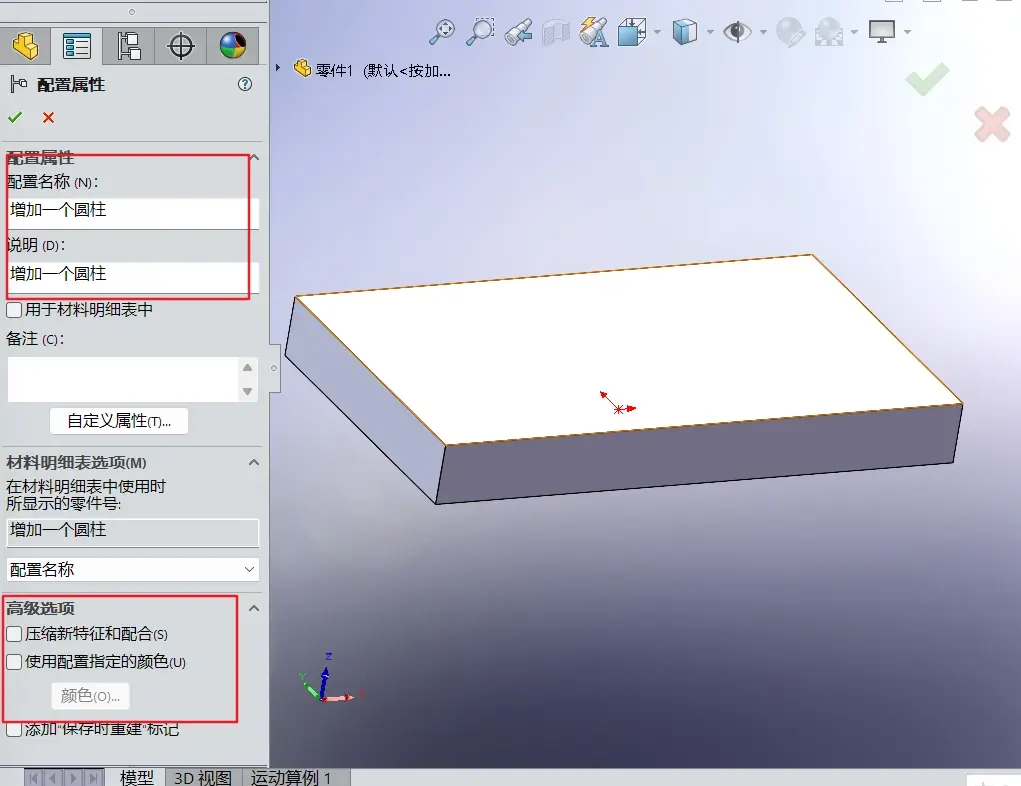

2.打开装配体中的长方体零件，切换到配置管理（configurationManager）选项卡，右键零件，选择添加配置，按照下面图填写即可（自己项目中名字可以自己定义）

最后效果如下：

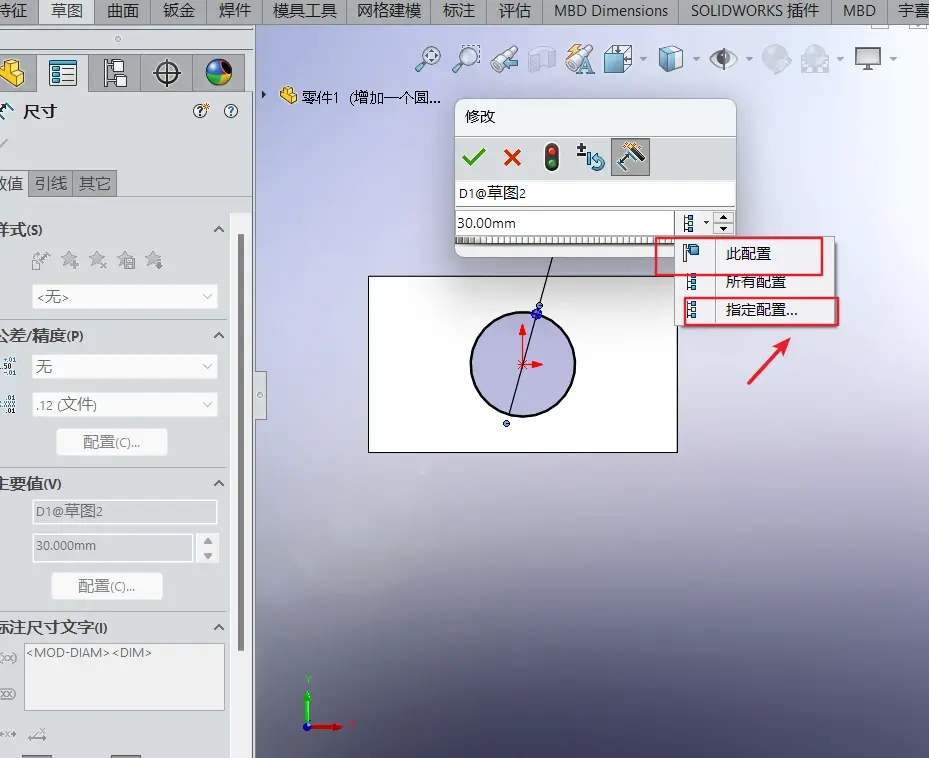

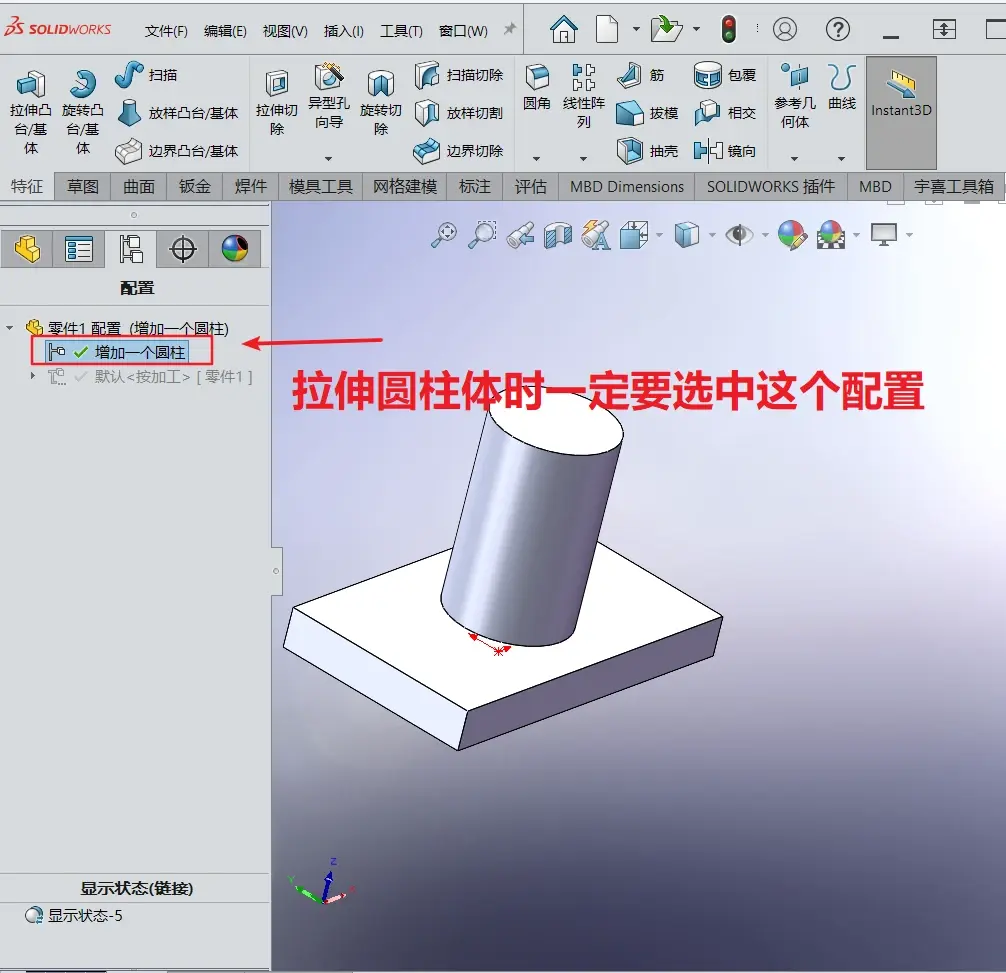

3.然后我们在这个新建配置的长方体上添加一个圆柱，注意在操作时一定要双击选中我们新建的配置！然后在标注尺寸时一定要选择此配置或者在指定配置中选择刚新建的配置（这两个方式功能一样）

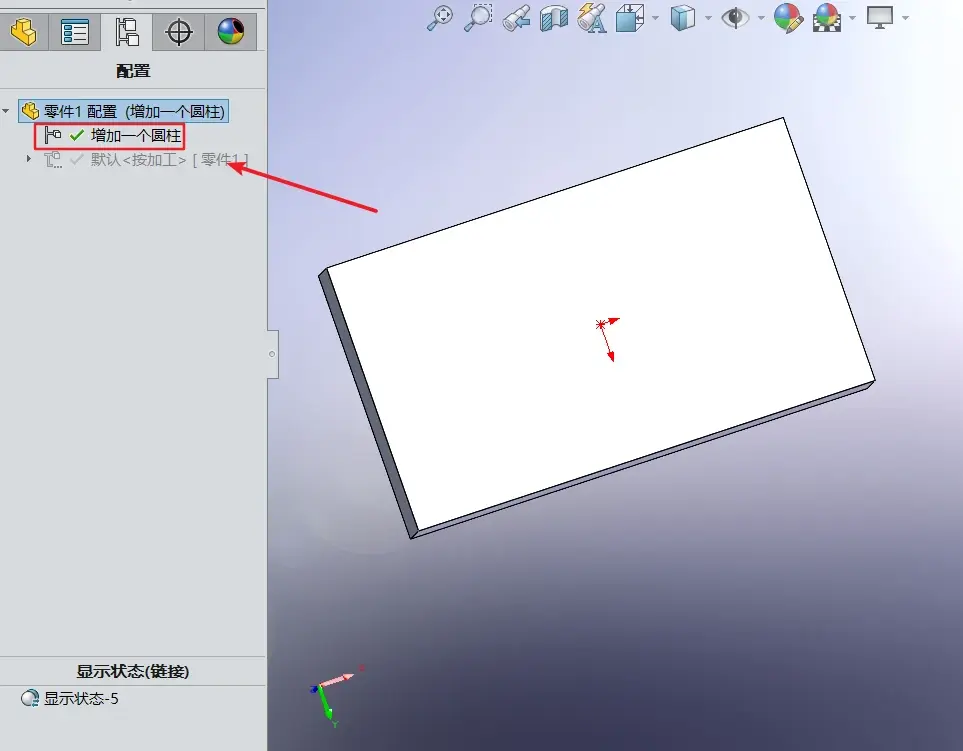

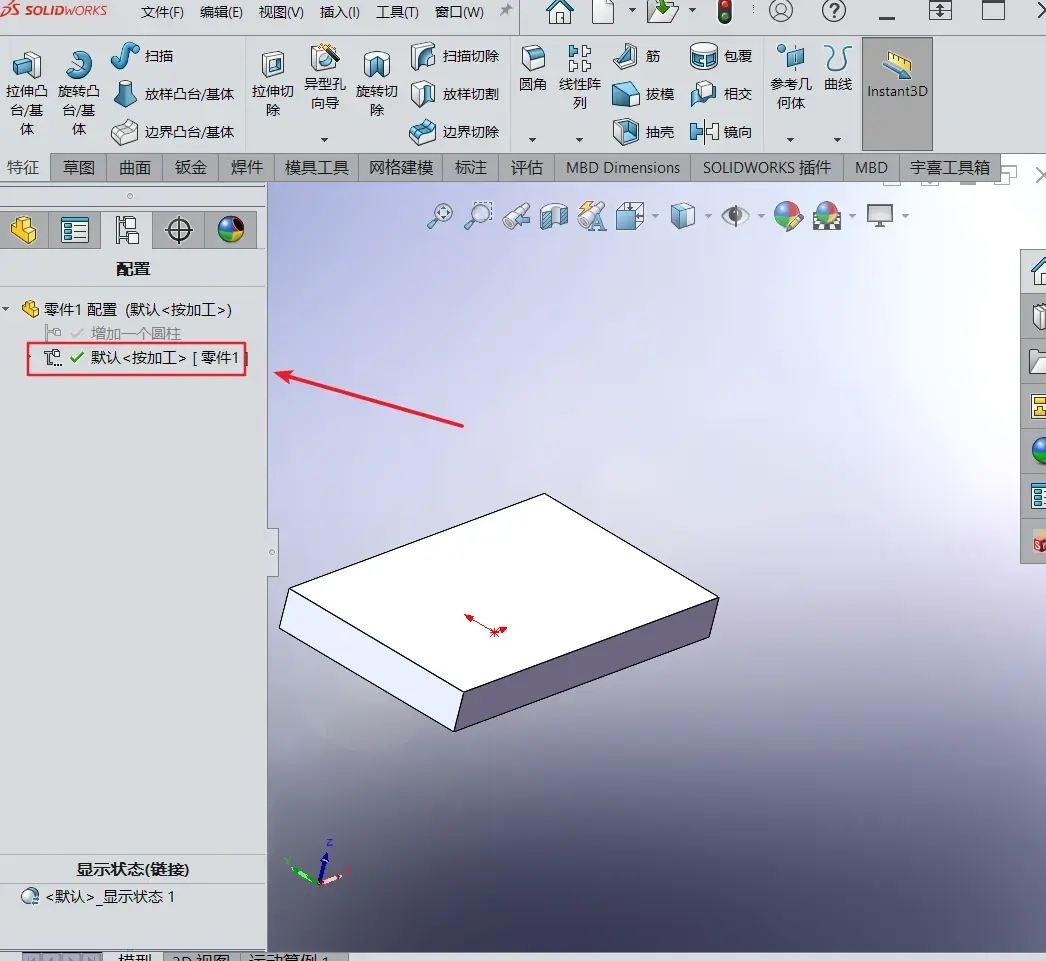

完成后我们双击默认配置，看是不是刚才新建的圆柱体就不见了，如果不见了说明我们新建配置成功，此时可以在装配体中更改零件配置了。

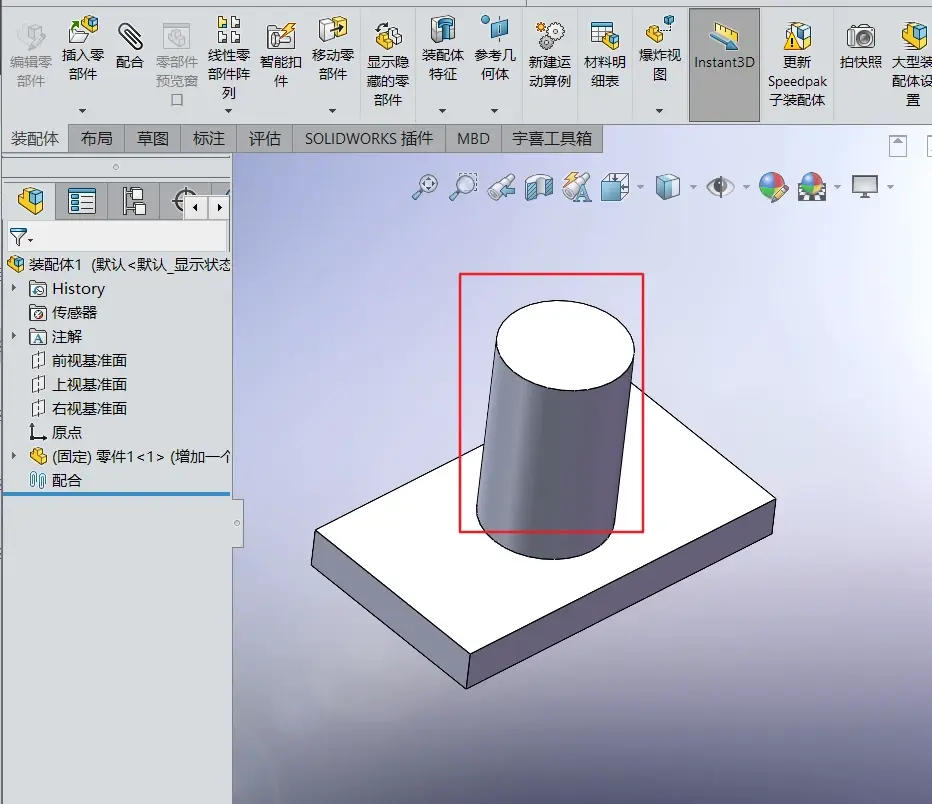

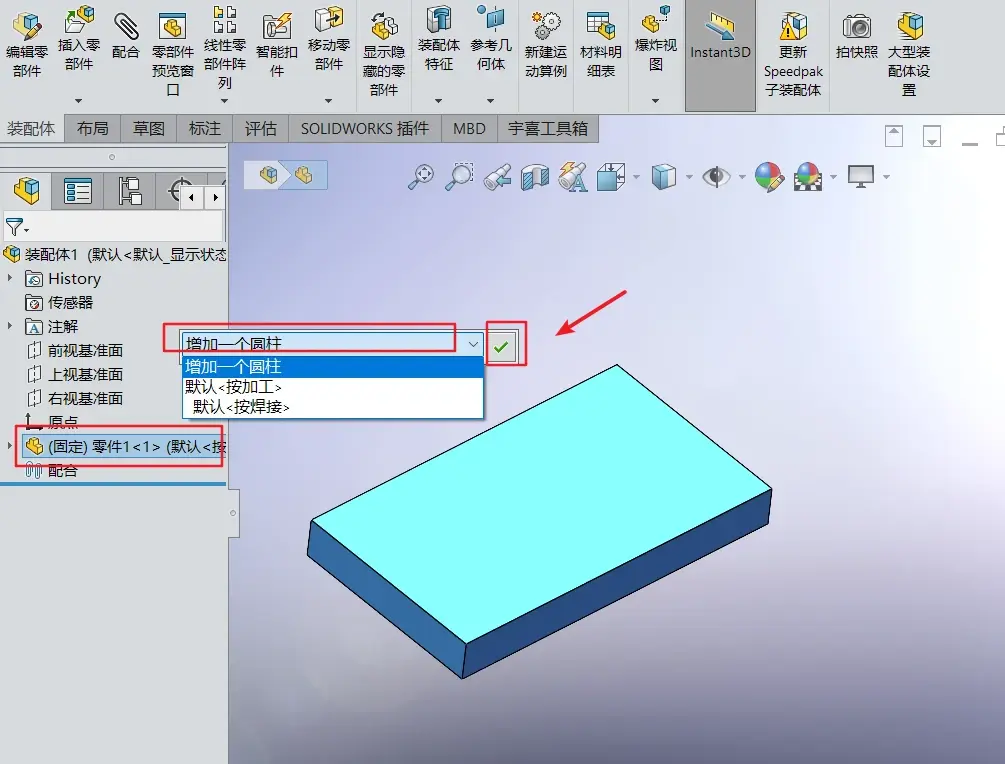

4.切换到装配体，左击或者右击零件，弹出的菜单栏最上方会有个配置选择，选刚才我们新建的配置，即可看见长方体上面出现一个圆柱体的新特征

二、装配置中使用配置管理

在有多个配置的零件上它关联的工程图也会有多个配置选项

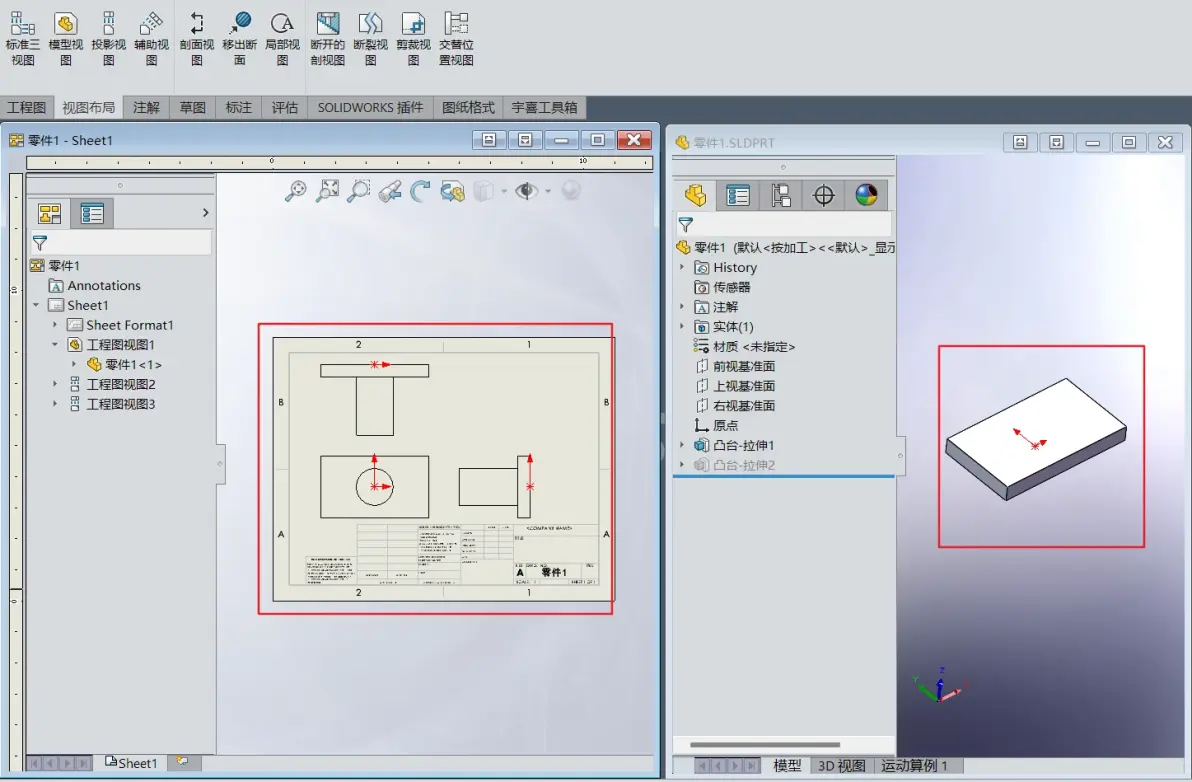

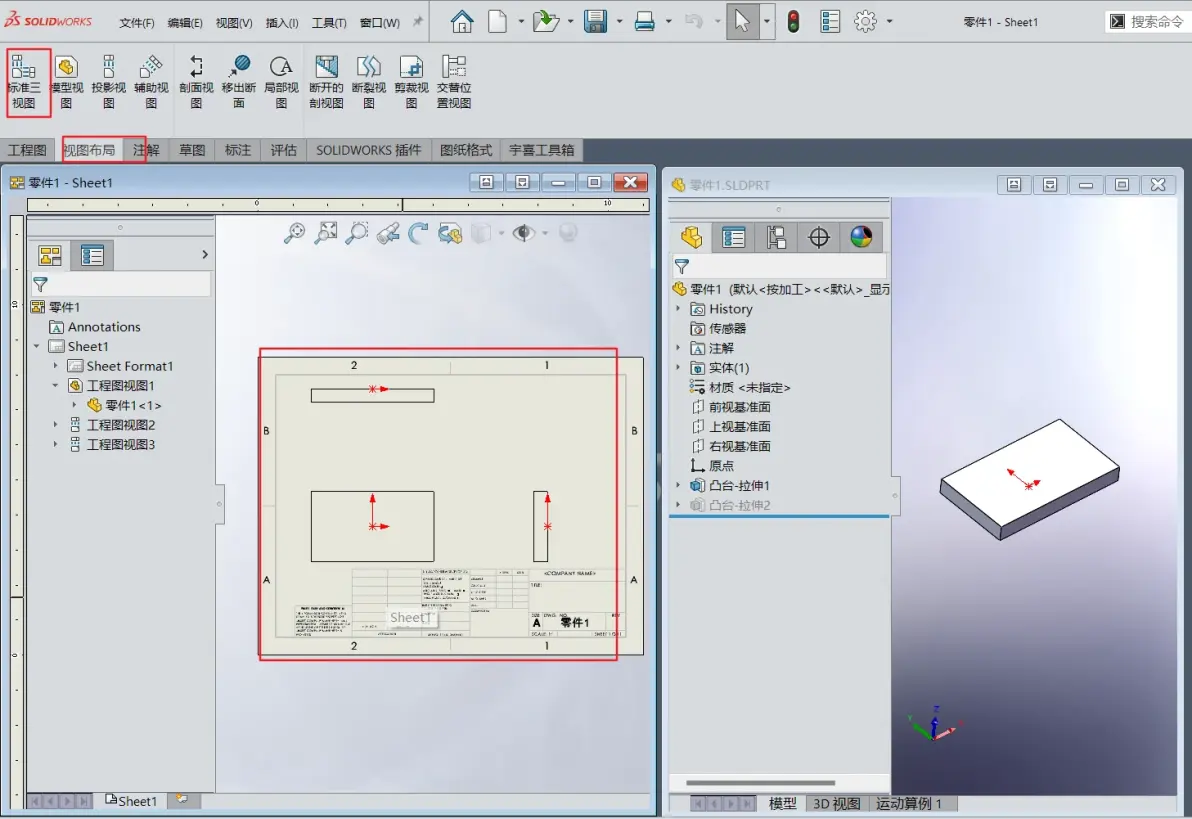

1、我们在刚才新建了配置的零件上新建一个程图，然后放入零件的三视图，如下图，可以看到我们的工程图时零件默认配置的视图（如果选中了新配置，工程图就会变成新配置的视图）

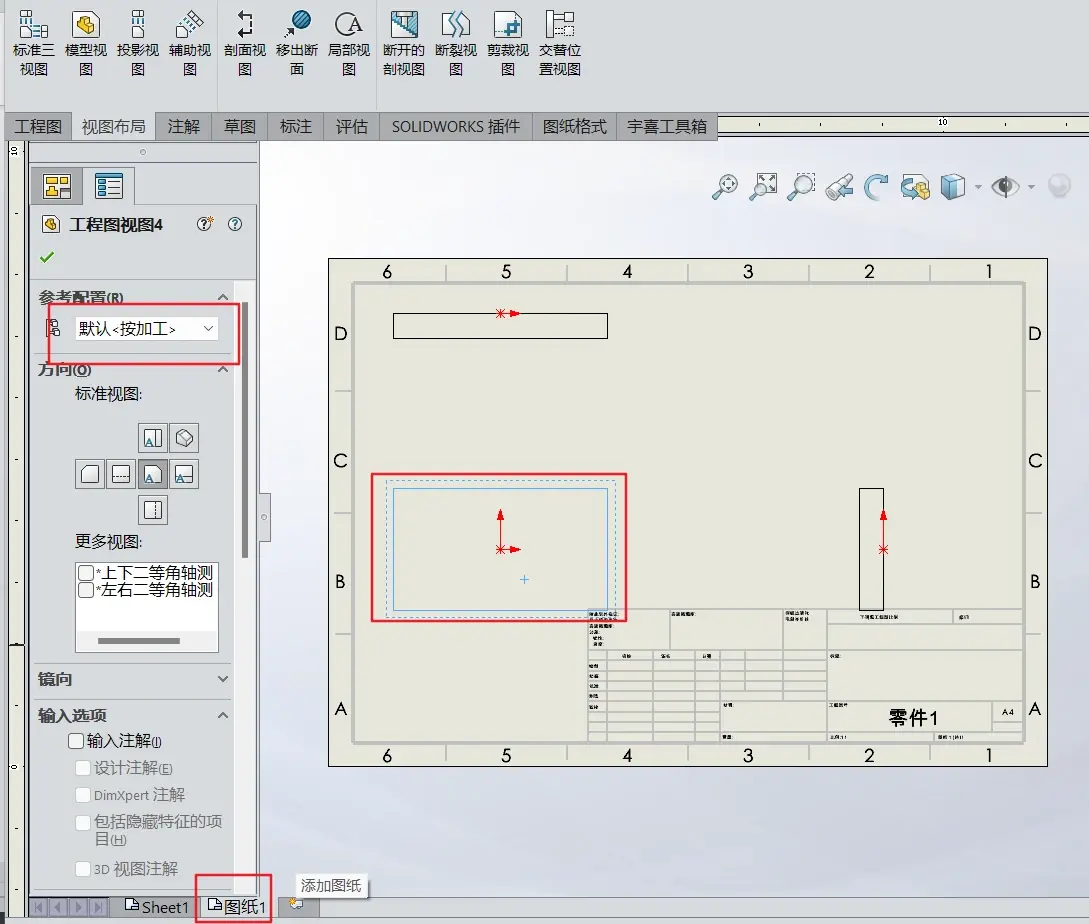

2、切换工程图显示零件配置的视图，点击主视图左边状态栏会出现一个配置选项如下图，选择我们新建的配置：“新建一个圆柱”点确认，然后刷新（Ctrl+b），就会切换工程图的配置，此时我们工程图配置改变了，但是零件的配置没变。

三、总结和引申

问题1：如果我们要把所有配置的工程图都出了，应该怎么操作？

答：只需要在刚新建的工程图里面添加图纸即可，如下，此时可以和上面工程图那样选择要出工程图的配置即可

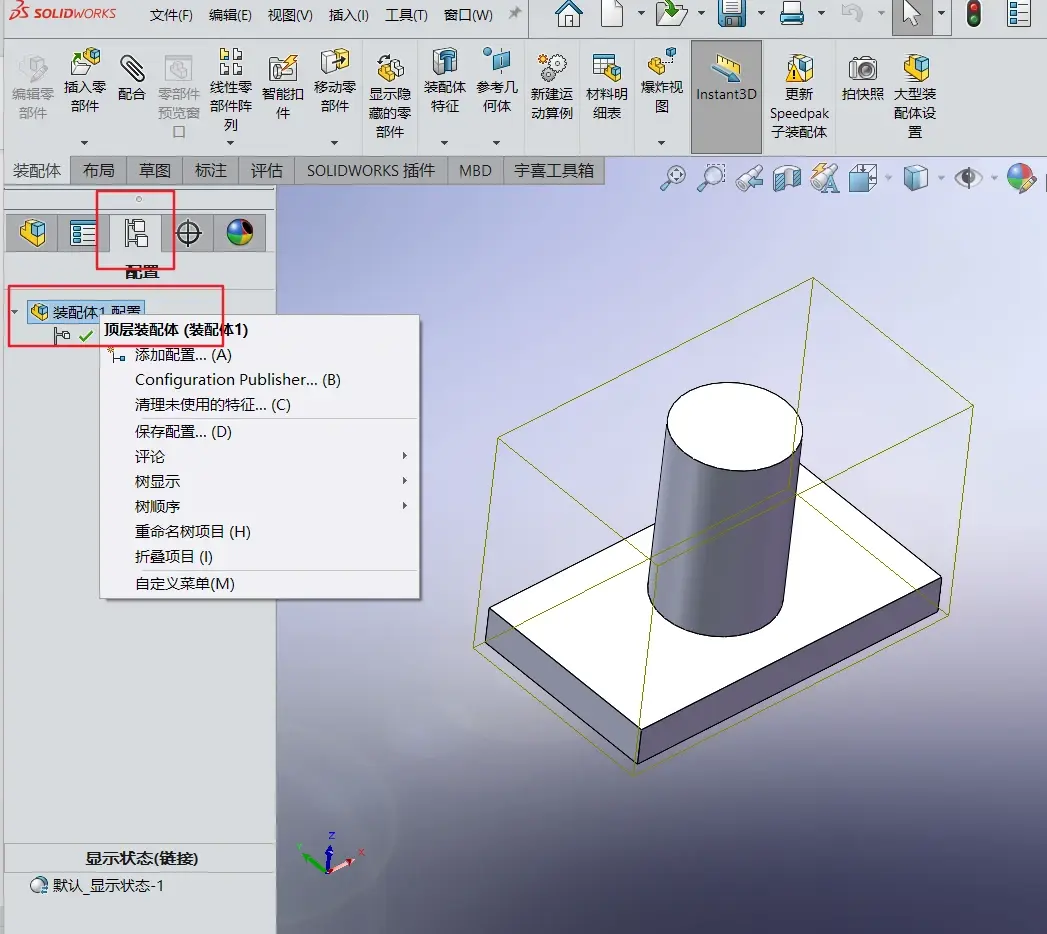

问题2：装配体本身可以有多个配置吗？（非零件自身的配置）

答：可以的，大家可以自己去测试下，流程和零件的一样，这里不再赘述（这种情况可以用在产品设计时有多套方案的情形，很好的减少重复劳动！）
