无模具钣金盆类零件设计:SolidWorks实例

在钣金设计工作中类似下图的盆类零件一般都是用模具拉伸而成的,但是也有一些打样的,还没有开模的情况下这类零件要怎么来设计呢,下面介绍一种方案给大家参考,有更好方案请多交流,谢谢!

盆类零件外形图


此类盆类零件如果没有那几个圆弧角就非常的简单了,但是那样的话在使用过程中会很难清理,所以客户一般都希望有圆弧,那么这类带圆弧的盆类零件应该怎么设计比较合理呢,本次我们用实体转钣金的方式来设计做介绍

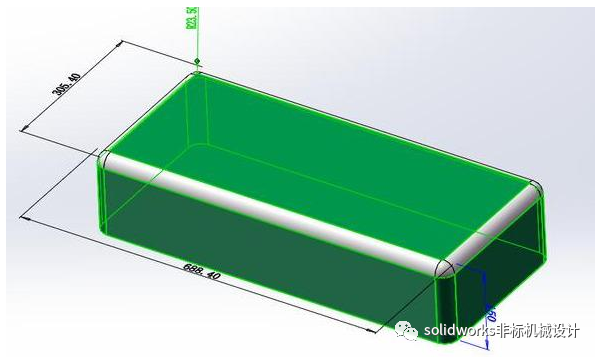

第1步,如下图所示,我们先画一个实体然后倒圆角


第1步,倒圆角实体零件

第2步,抽壳,抽壳完成后按下图所示把四个角从中间位置切开


第2步,抽壳、切开四个角

第3步,把四个角底圆弧切除


第3步,四个角底圆弧切除


第4步,底圆弧做补片


第4步,底圆弧做补片

第5步,将实体转换为钣金


第5步,将实体转换为钣金

第6步,做上部钣金折边,这个操作过于简单,就不做详细介绍了



第7步,做上部钣金折边

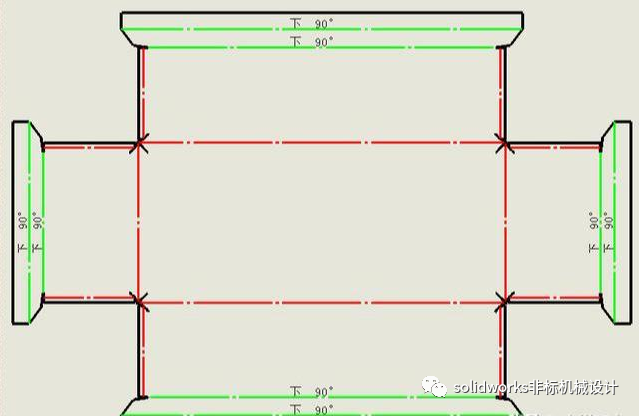

第8步,生成展开图,这种展开图导出dwg格式后就可以给车间编程加工了



第9步,生成展开图

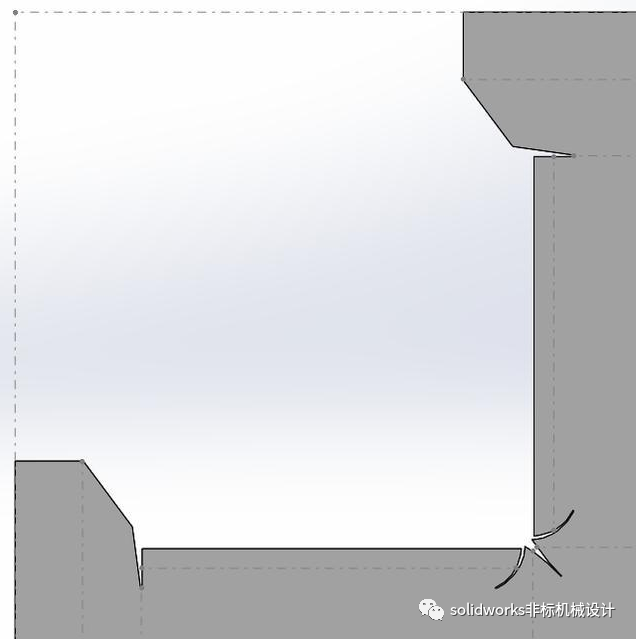

展开图细节放大图

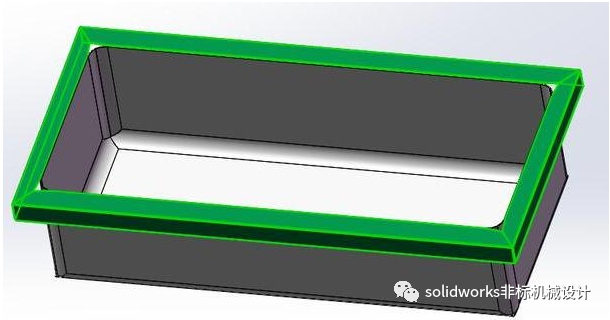

第10步,这时候会发现上平角的四个角是有缺口的,这缺口需要另外切割补片进行焊接处理,这个补片这里也不做详细说明了。



上平面角缺口示意图

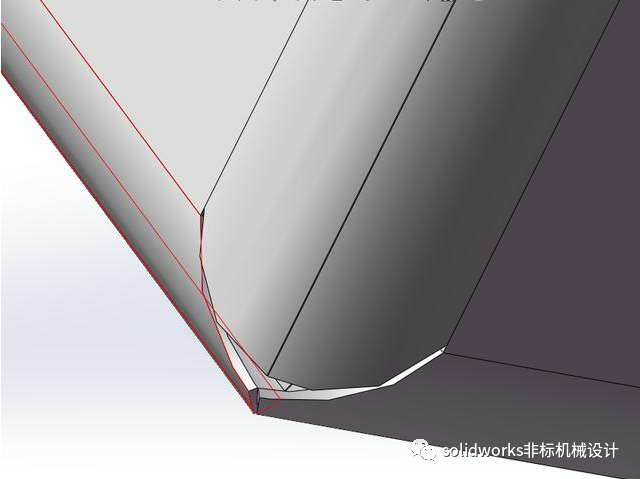

第11步,这时候会发现下圆弧的四个角是没有缝合在一起的,这个地方在车间进行焊接时用锤子稍稍敲下再进行焊接后再打磨处理



下圆弧的四个角进行焊接时用锤子稍稍敲下再进行焊接

按上面这种方面进行打样是没问题的,但是如果批量那是要开模具的,这样手工操作对工人的技要求比较高,很耗工时,当然,这只是其中的一种方案,但肯定不是最合理的方案,如果大家有其它更好的方案,欢迎交流,谢谢支持!
