SolidWorks钣金冲压件设计指南

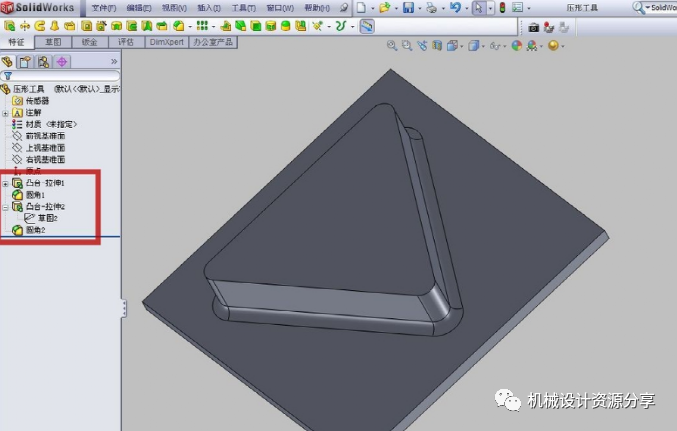

新建一个零件，按零件特征（图中红框）做，这里以做一个三角形翻孔的成形工具为例，零件特征的具体步骤及尺寸就不多说了。

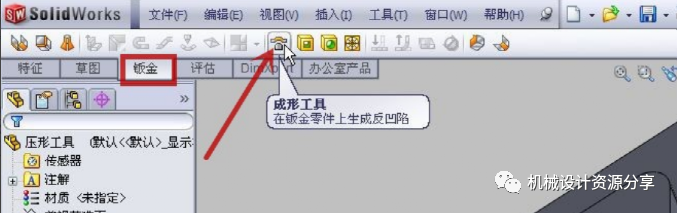

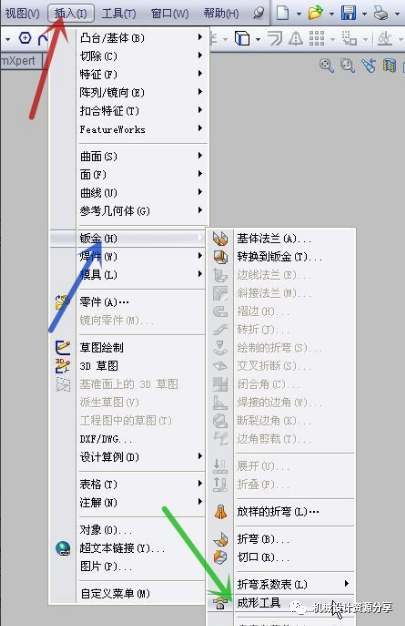

做好零件后，用鼠标左键单击顶端“钣金”（图中红框）菜单栏中的“成形工具”（图中红色箭头所指）也可以点击顶端的“插入”（图中红色箭头所指）——“钣金”（图中蓝色箭头所指）——“成形工具”（图中绿色箭头所指）

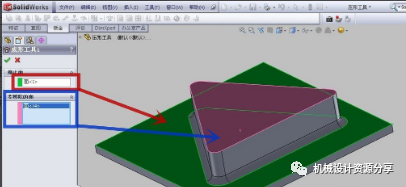

设置“停止面”（图中红框）为大的平面（图中红色箭头所指），设置“要移除的面”（图中蓝框）为三角体的端面（图中蓝色箭头所指）

“停止面”表示压形至哪个位置为止

“要移除的面”表示那些面是不保留的，如果不选任何面，则最终压出来的是一个凹坑

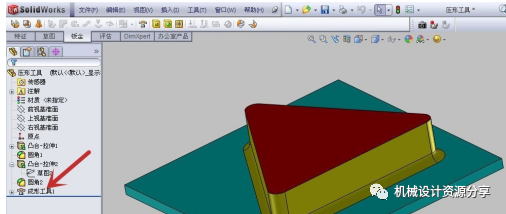

完成设置后，点击确认，则可见所做的零件多了几种颜色（绿色代表停止面，黄色代表成形面，红色代表移除面），并且特征栏出现了“成形工具”（图中红色箭头所指），表示制作成形工具成功

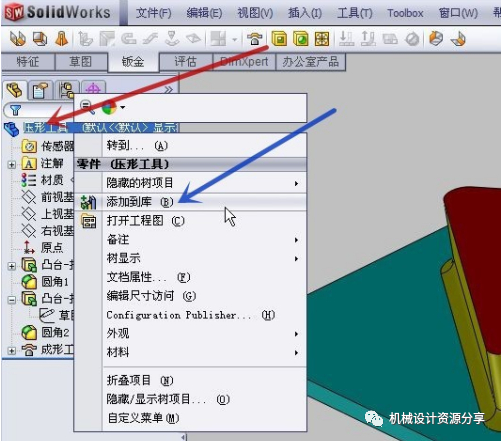

要将制作好的成形工具加入到成形工具库里，鼠标右键单击零件名称（图中红色箭头所指），在弹出的菜单中点击“添加到库”（图中蓝色箭头所指）

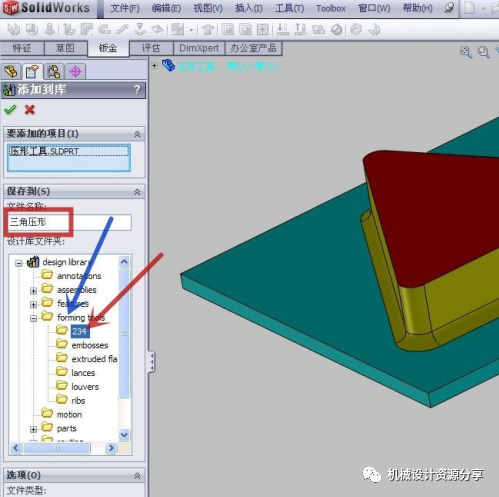

对压形工具起名（图中红框）（可以与零件名称不同），并放到成形工具文件夹（图中蓝色箭头所指）的某个次级文件夹内（图中红色箭头所指）

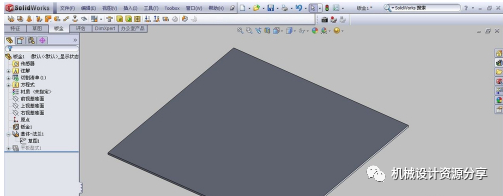

打开一个钣金零件，准备加上刚才制作的“三角压形”工具

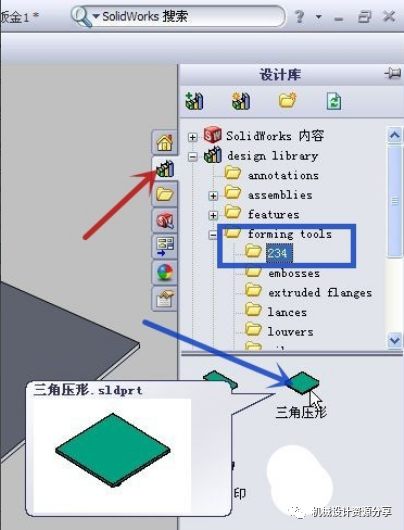

点击屏幕右侧导航中的“设计库”（图中红色箭头所指），找到刚才存放的目录（图中蓝框），对着“三角压形”（图中蓝色箭头所指）按住鼠标左键，并往钣金零件方向拖动

放置于钣金零件中的任意位置，则出现了“放置成形特征”对话框，点击“完成”（图中红色箭头所指）

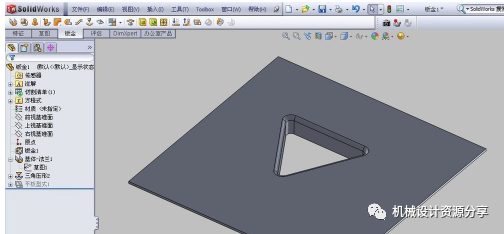

则钣金零件上出现了一个三角的压形

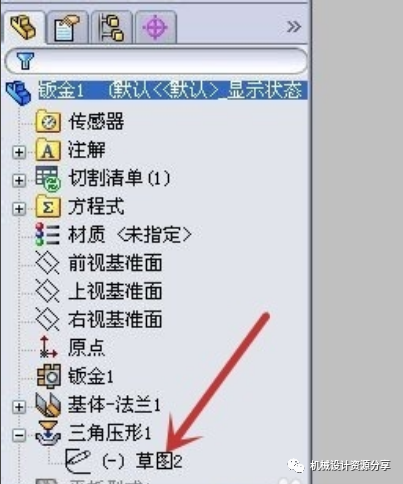

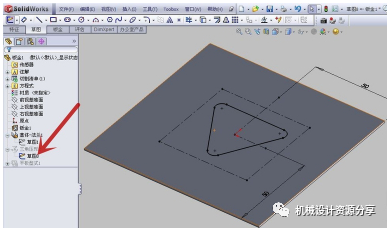

可以对“三角压形”特征的草图（图中红色箭头所指）进行编辑，确定压形的位置尺寸完成钣金添加压形

solidwords的内容讲解到此结束，欢迎各位进行补充。
