在 SOLIDWORKS Simulation中
接触设定描述最初接触或在装载过程中接触的零件边界之间的交互作用。可以在装配体和多实体零件文件中使用接触
功能, 接触功能适用于静态算例、频率算例、扭曲算例、热力算例、非线性算例、动态算例以及掉落测试算例。
注意,接触条件发生任何变化都要求重新对模型进行网格化,如果您运行算例,软件可自动更新网格化。
今天我们来看一下全局结合、无穿透和允许贯穿的区别

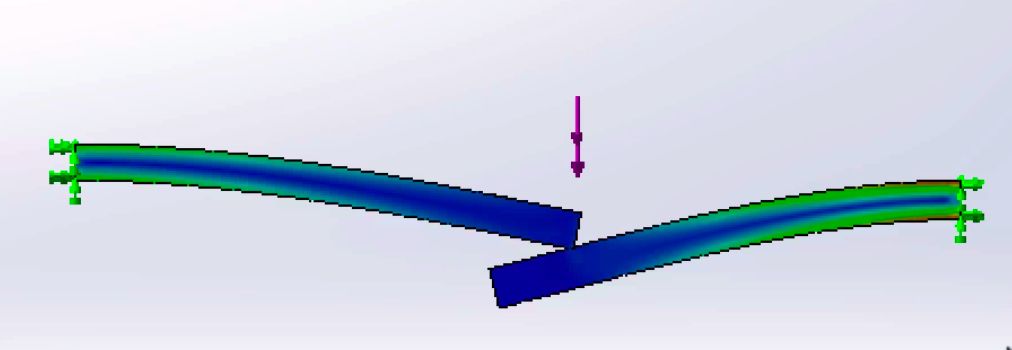

所谓无穿透,是用于静态算例、掉落测试算例和非线性算例。
此接触类型可防止组 1 和组 2 实体间产生干涉,但允许形成缝隙。此选项求解非常耗时。

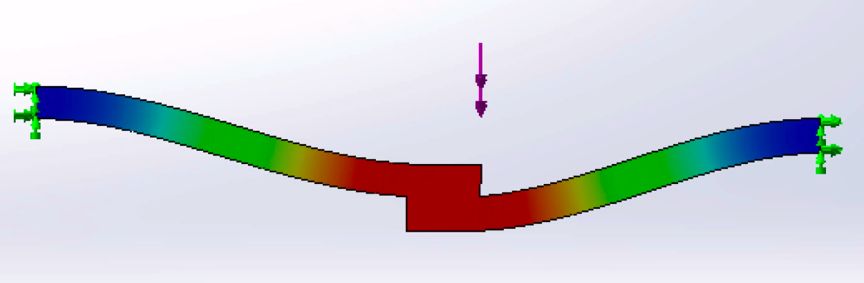

结合适用于所有需要网格化的算例类型。
该程序会接合 组 1 和 组 2 实体。
实体之间可以相互接触或相隔很小的距离。
如果实体之间存在缝隙,程序将发送警告信息,接合后的实体之间的物理缝隙可能会产生错误结果。
用户仍可坚持定义接合的接触组,无论选定实体之间的现有公差如何,软件会强行接合组。

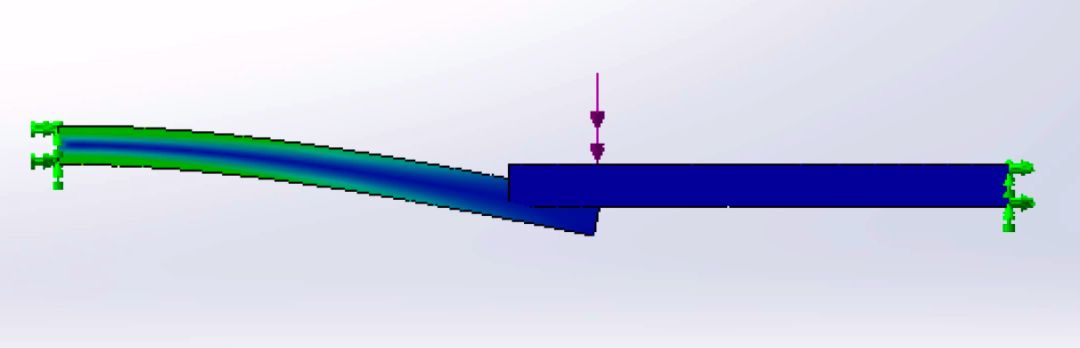

允许贯穿则适用于静态算例、非线性算例、频率算例、扭曲算例及掉落测试算例。
该程序将 组 1 与 组 2(源与目标)面视为不相连。对于静态算例和非线性算例,允许载荷在零件之间产生干涉。
如果应用的载荷没有引起干涉,使用此选项可节省算例时间。如果无法确定载荷是否会导致干扰,请勿使用此选项。请使用比例因子 1.0 绘制变形形状,以检查干涉。只要求 组 1 实体和 组 2 实体定义此接触类型。
