SolidWorks抽壳命令实用教程

抽壳命令用于掏空零件,使选择的面敞开,然后在剩余的面上生成薄壁特征。如果不选择模型上的任何面,那么将生成一个封闭、掏空的模型。下面主要介绍两种抽壳:一般抽壳和不同厚度的抽壳。

一、一般抽壳

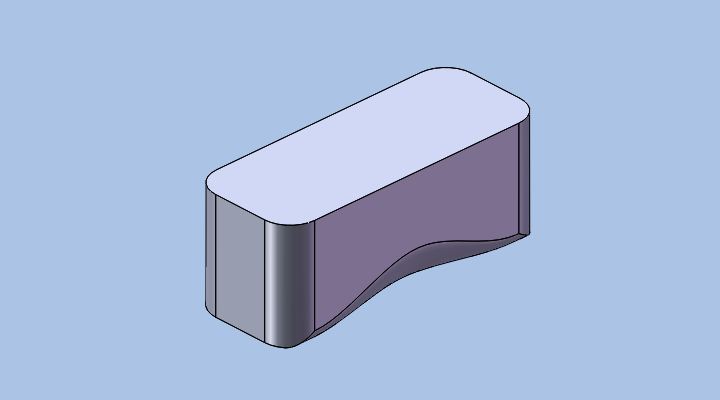

以下图为例。



方法:
1.

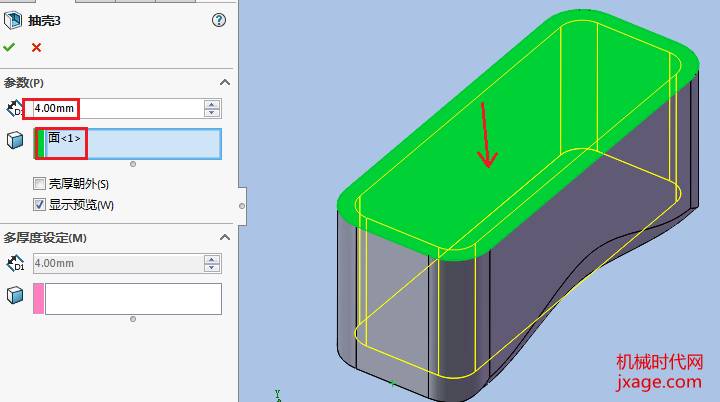

点击【抽壳】再选择上图零件的上表面,厚度设置为 4

,勾选【显示预览】。

2.

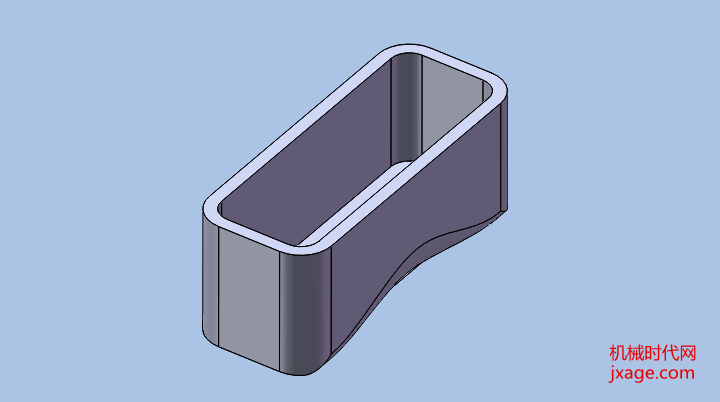

点击勾号完成。

3.

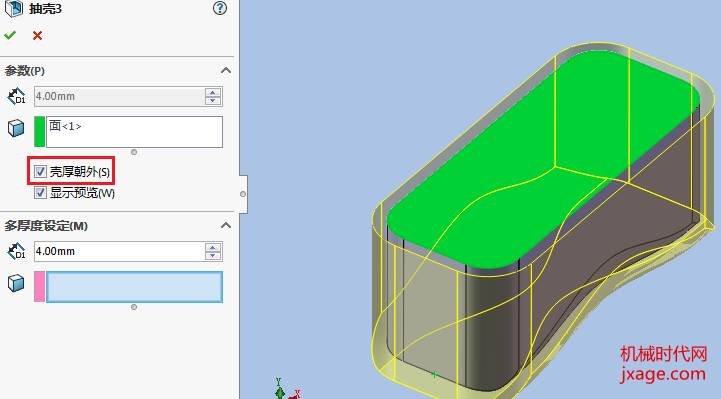

若我们勾选【壳厚朝外】,结果如下图所示。


二、 不同厚度的抽壳
以下图为例。

方法:

1.

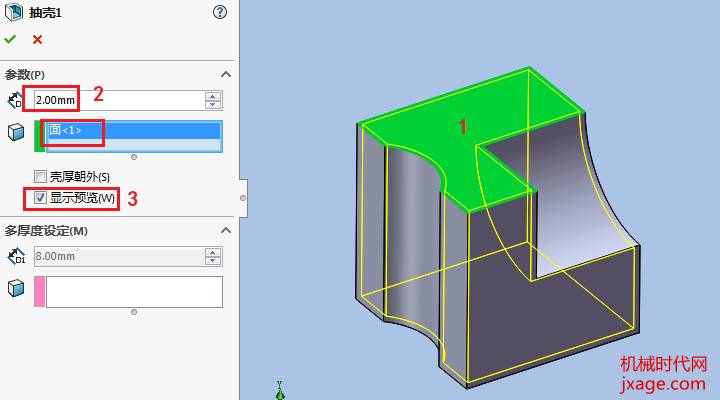

点击【抽壳】,选择零件的上表面,输入壳厚度为 2

2.

点击【多厚度设定】,选择下面的下图所示的面并一一设置这些面的厚度值。

3.

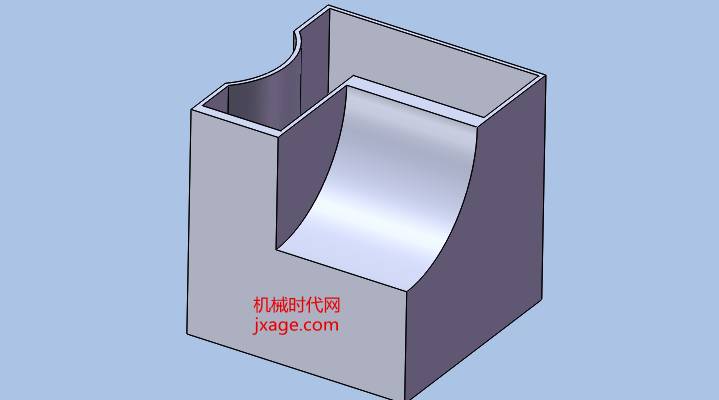

完成。
