solidworks 拉伸凸台/基本命令用法

拉伸主要是从哪里开始拉伸和拉伸方向

一:

从哪里开始拉伸分四种

①从草图基准面(注释:是草绘平面开始拉伸距离),如下图所示


②曲面/面/基本面(注释:草绘可以在是任何一个面,点击那个面是从那个开始算拉伸距离)如下图所示


③顶点(注释:草绘可以在是任何一个面,点击哪个点是从那个点算拉伸距离,跟方法②类似)如下图所示


④等距(注释:草绘可以在是任何一个面,点击哪个面平移后开始算拉伸距离)如图所示


二:拉伸方向分为七种

①给定深度(表示的是从草绘平面开始算)


②完全贯穿(表示是草绘平面到物体的一面到另外一面或者几个面,多用于拉伸切除)


③成型到某一定点(表示是草绘平面到物体的一点)


④成型到某一面(表示是草绘平面到物体的一面到另外一面或者几个面)


⑤到离指定面指定的距离(表示是草绘平面到物体的一面还有多少距离)


⑥成型到实体(表示是草绘平面到实体的一面到另外一面或者几个面,注意和④的区别,一个是只限于实体,另外一个是实体和片体都可以)


⑦两侧对称(表示是草绘平面为中间面往两边拉伸)

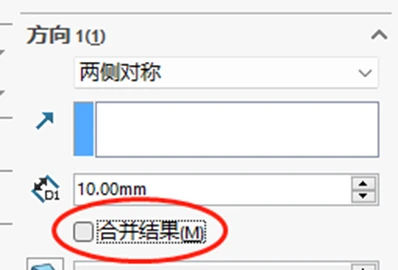

三:注意拉伸方向下面有个合并结果,一般默认勾上,表示的是与其他实体是一体的,不勾上则不是一体的


四:向外拔摸在此不讲,后面讲解,模具会用到拔摸


五:薄壁特征勾上表示的是拉伸的是片体不是实体,其他一样
