SolidWorks拉伸命令全面解析

SolidWorks拉伸分为拉伸凸台(增加材料)和拉伸切除（减少材料），使用方法都是一样的。

Solidworks拉伸简介：拉伸设置起点和终点即可操作；拉伸可以设置2个方向，勾选方向2即可设置另一个方向的拉伸。

1.拉伸起点介绍

草图基准面:默认，从草图绘制的面开始拉伸

曲面/基准面：选择一个面作为拉伸起始面

顶点：选择一个点作为拉伸起始的地方

等距：与草图绘制的面间隔一段距离，可以调整箭头改变等距方向

2.拉伸终点介绍

.

给定深度：指定距离拉伸，常用

完全贯穿:拉伸切除常用，有使用条件，拉伸方向上需要有特征，拉伸彻底到拉伸方向的特征尽头

成形到下一面:拉伸到拉伸方向的最近面上

成形到一顶点：拉伸到指定点的距离

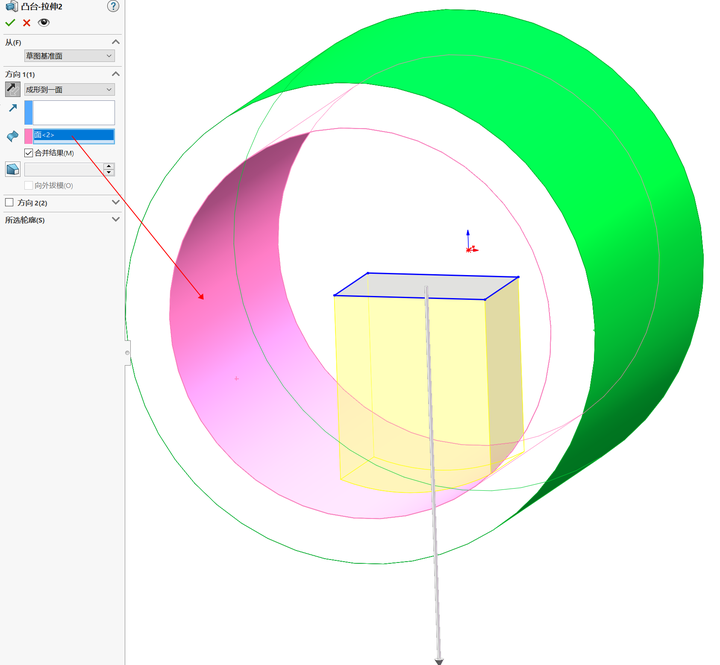

成形到一面：拉伸到拉伸方向指定的面

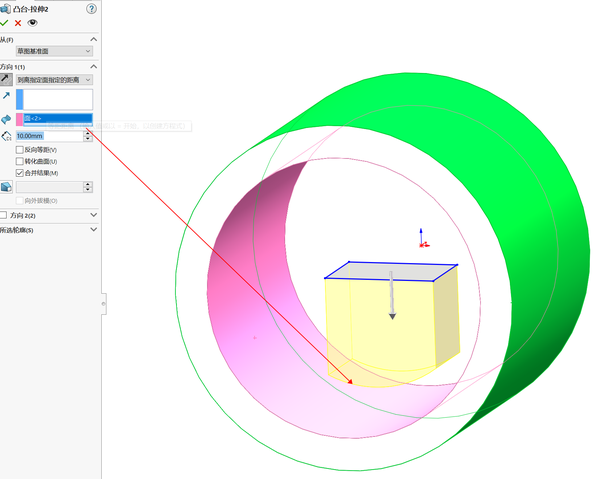

成形到指定面指定距离

两侧对称：对称拉伸指定距离，相当于给定深度平均分配到2个方向

3.薄壁特征：不按草图面拉伸，按草图轨迹拉伸薄壁

4.所选轮廓：通常不用选择，系统自动选择，当草图较复杂，需要按指定区域拉伸可以选择指定区域轮廓。
