SolidWorks组合命令深度解析：提升设计效率

目前大家学习和使用solidworks对于组合有两种情况，一种就是自己使用solidworks很长时间了，但是不知道solidworks有组合的功能，只知道ug等其他三维软件有求交、求差、求和等特征操作，以为solidworks没有这种功能，所以有的建模很是苦恼，还有一种就是，自己知道solidworks有这么一个功能，但是不知道怎么去利用，建好特征模型之后，想利用solidworks组合命令，但是不知道怎么回事，组合显示灰色，所以会问为什么solidworks组合命令成灰色不能用？什么情况下用solidworks组合？  现在我就大体分享一下我对solidworks组合的见解。。

首先正式告诉solidworks爱好者，solidworks有组合功能，可以实现特征的求交、求差、求和作用，现在做详细讲解solidworks组合命令。

组合命令的位置：插入-特征-组合

实例讲解

简单绘制一个矩形，拉伸如下图尺寸自己定

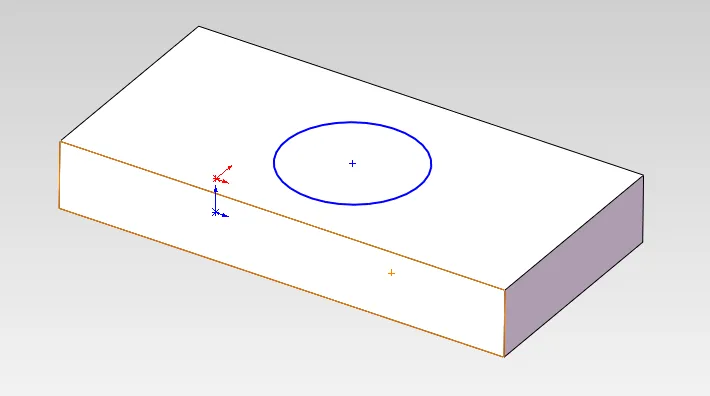

然后在上面画一个小圆，下面的步骤很重要，大家注意仔细看明白：

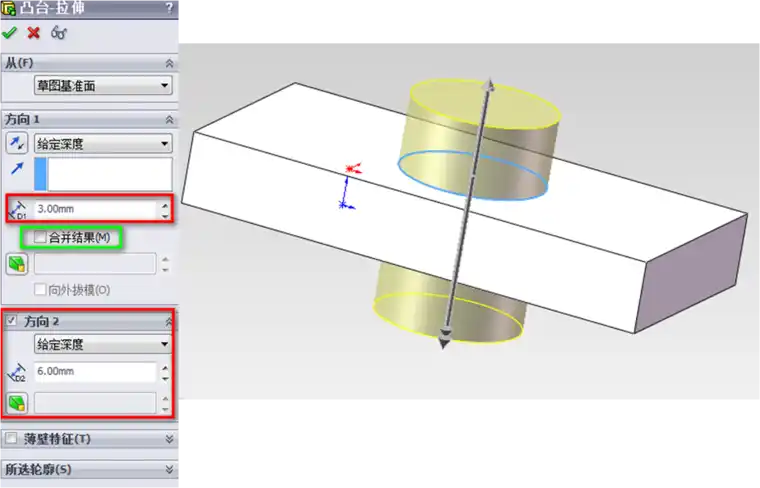

点击拉伸，选择圆草图，两个方向都要拉伸，凸显特征相交的效果，如下图设置：

大家一定要注意绿色标出的部分，默认是选择“合并结果”，他的意思就是合并两个特征，就是拉伸之后两个特征成为一个整体，所以当然不能用组合命令，组合就会呈现灰色，所以我们不能勾选“合并结果”然后确定，完成拉伸。然后进行组合命令，点击插入-组合-合并。

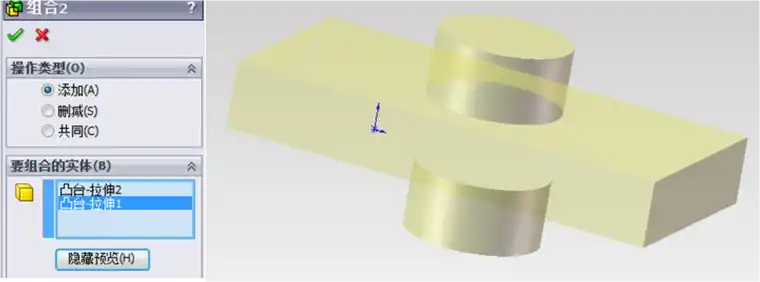

选择添加查看效果：

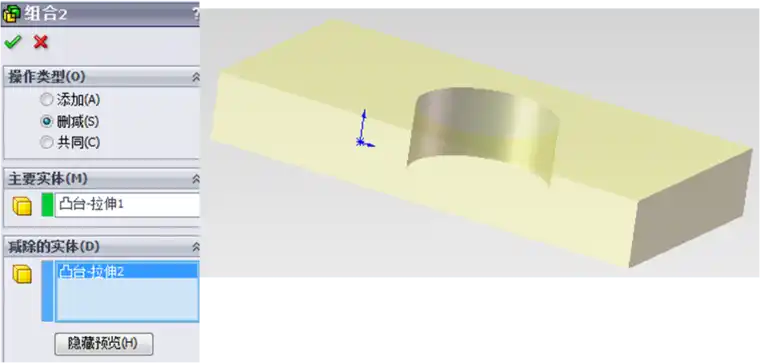

查看删减的效果：

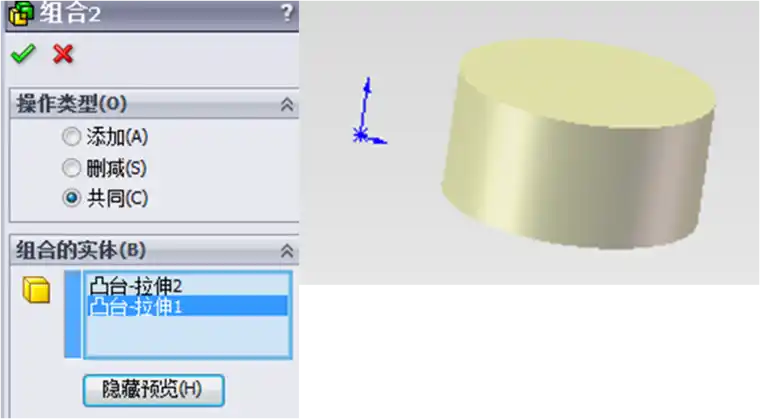

查看共同的效果：

所以不同的方式对应不同的效果，非常实用的命令，希望能给各位朋友们带点启发。
