SolidWorks槽拉伸脱壳转钣金详解与拆解

建立的槽拉伸-脱壳命令后得到的特征
在这里插入图片描述

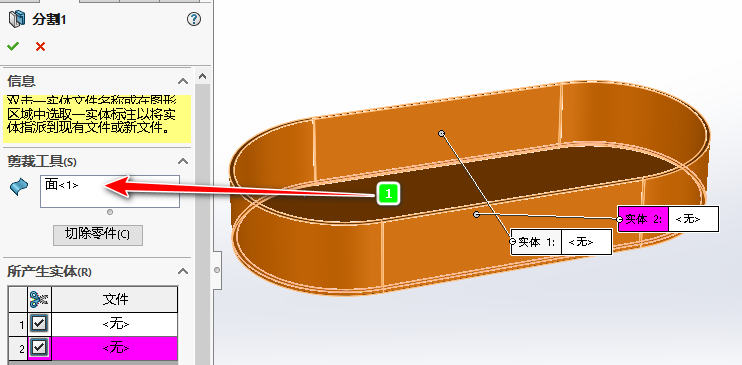

选择脱壳后内部的底面作为裁剪工具进行拆解
在这里插入图片描述

在待分割的对象位置上做好用于裁剪分割的基准面
在这里插入图片描述


通过分割命令来拆解外围特征
在这里插入图片描述

  • 将外围的轮廓特征拆裁剪成4部分。

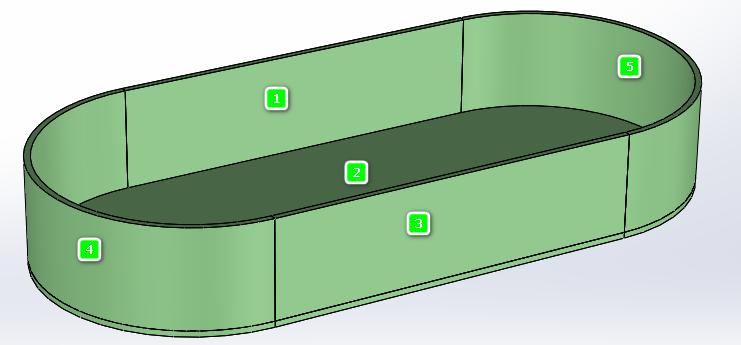

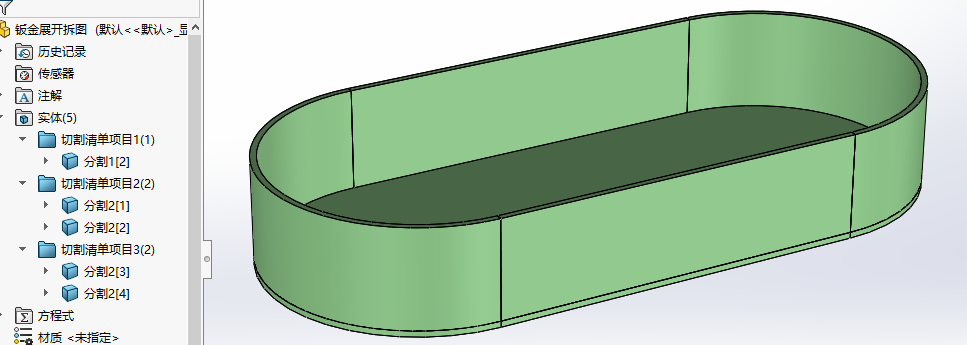

最终的到拆解的零件为5个实体对象

在这里插入图片描述


  • 接下来就是组合特征
将123组合到一起,4和5分开,有人会问为什么要这么分,钣金件折弯加工然后焊接到成品,我个人认为这样做最方便将零件做出来。

在这里插入图片描述

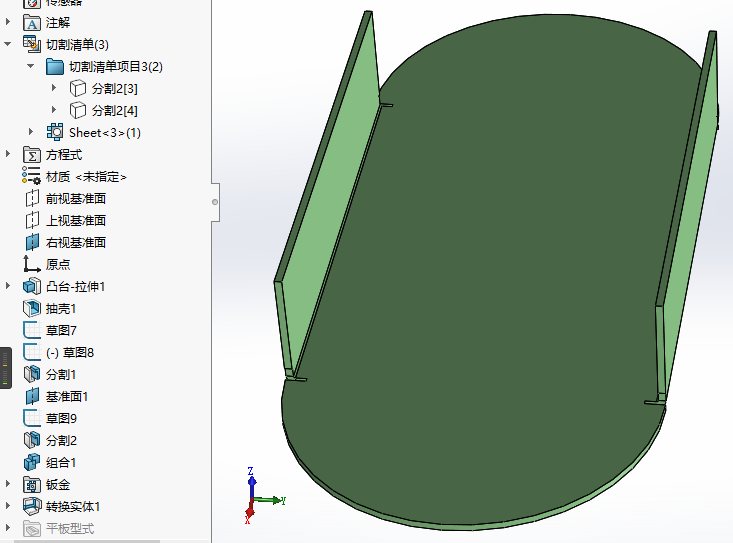

  • 组合特征
    在这里插入图片描述

在这里插入图片描述

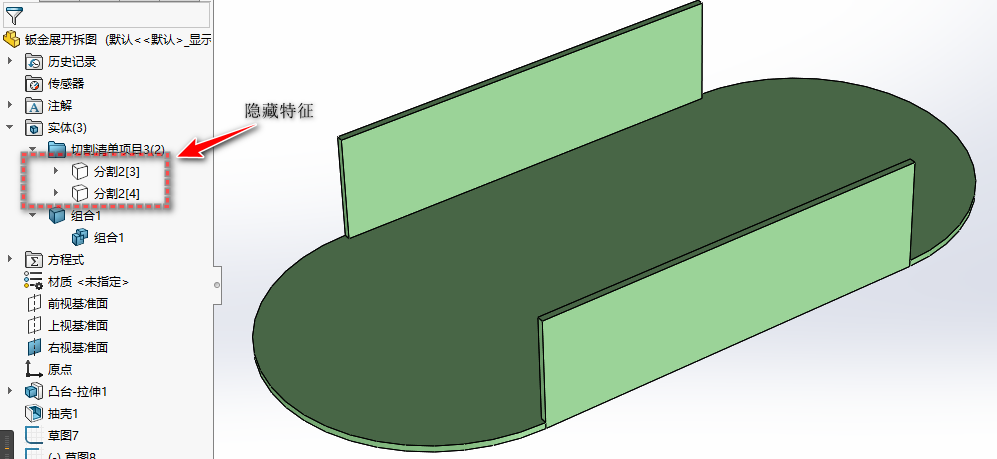

  • 在转换成钣金前将两侧的圆弧轮廓特征,隐藏。
    在这里插入图片描述

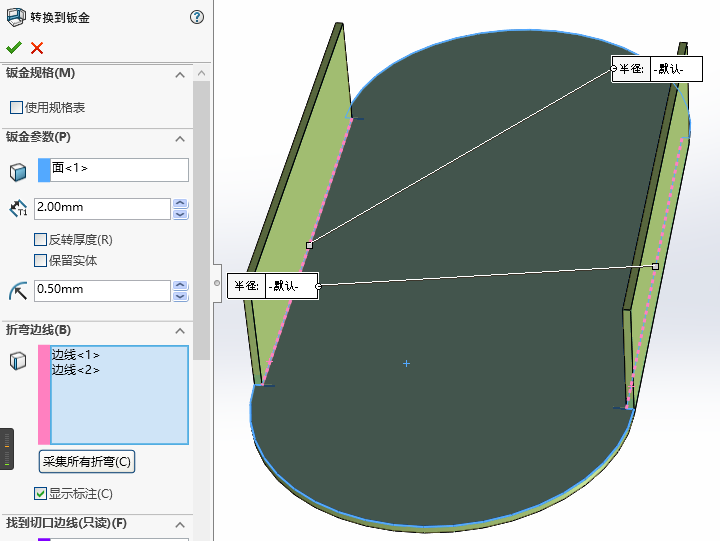

转换为钣金

在这里插入图片描述

转换后的特征
在这里插入图片描述


  • 点击展开命令后,展开材料

在这里插入图片描述

工程图放置展开图

在这里插入图片描述

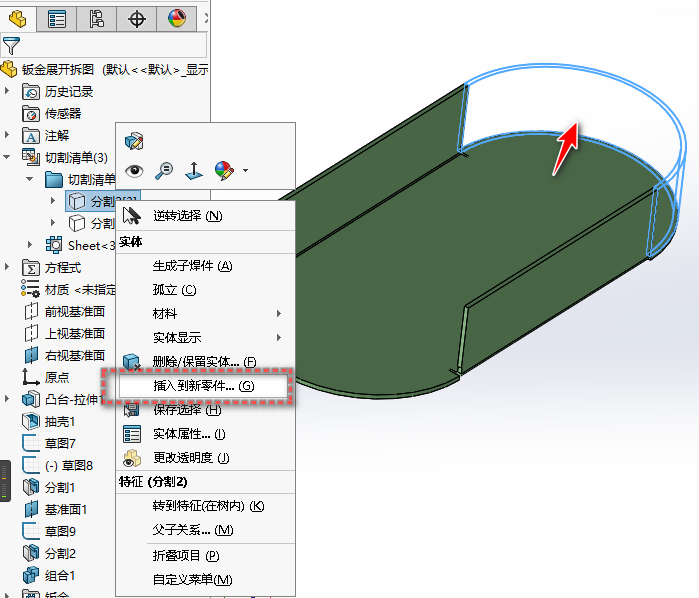

圆弧轮廓另存为独立零件

在这里插入图片描述


得到一个派生的零件出来
在这里插入图片描述

对半圆弧零件做钣金处理

实际上,如果你直接使用实体转钣金会遇到问题的,只能选择到侧面的面

在这里插入图片描述

处理方法
  • 在圆弧侧面上创建一个拉伸特征,为了在转换到钣金时,作为固定来来使用。
    在这里插入图片描述
  • 实体转换到钣金
    在这里插入图片描述

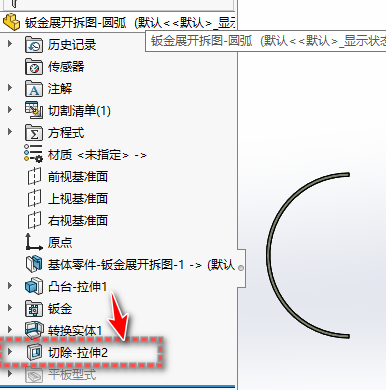

  • 把原来拉伸出来的材料再切除掉
    在这里插入图片描述

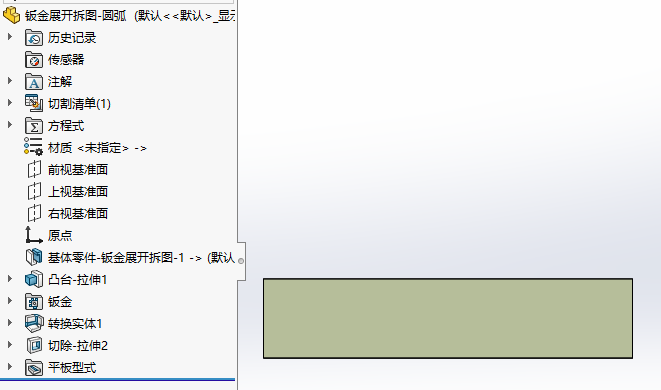

  • 圆弧钣金件现在就可以展开了
    在这里插入图片描述
  • 圆弧形零件工程图
    在这里插入图片描述

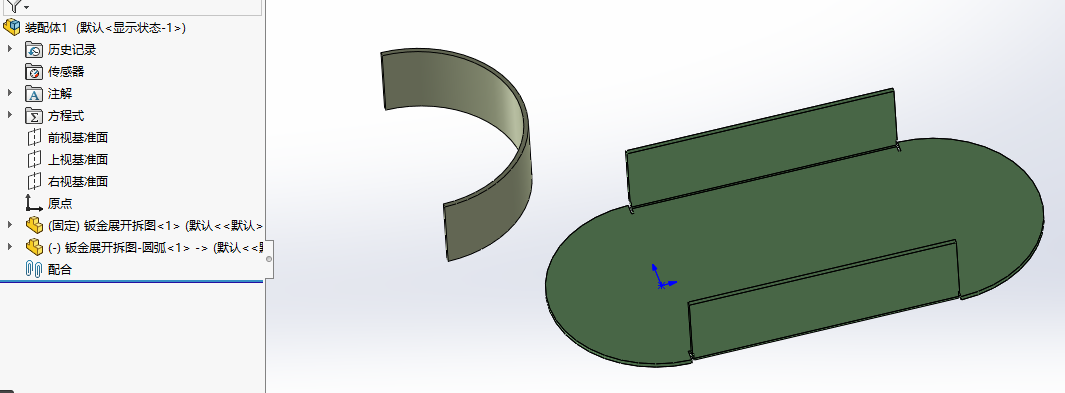

装配体组装

在这里插入图片描述

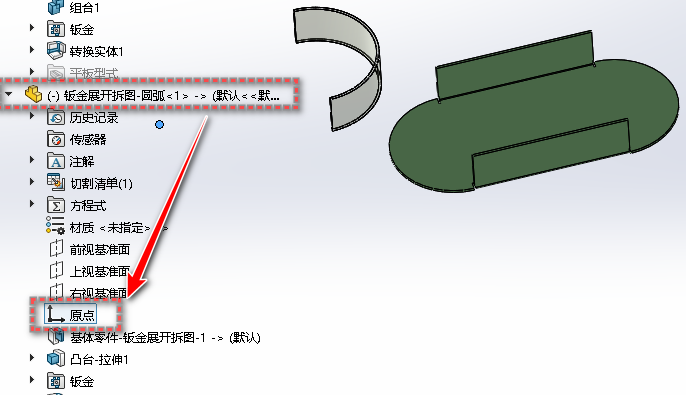

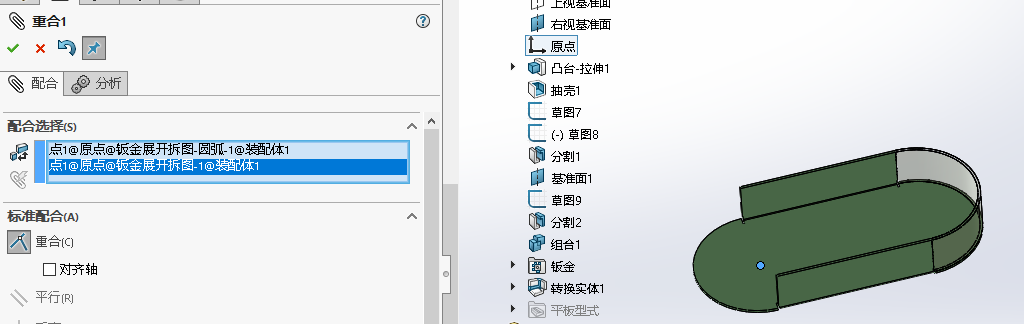

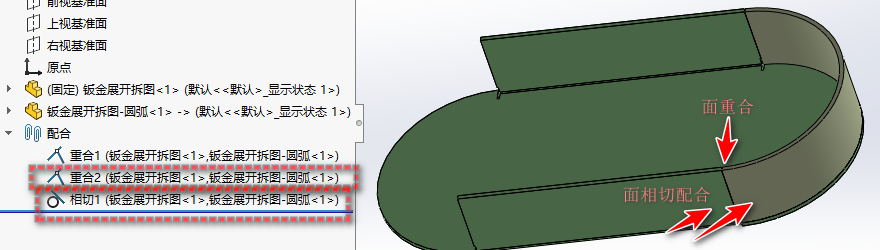

采用原点重合配合来进行组装
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

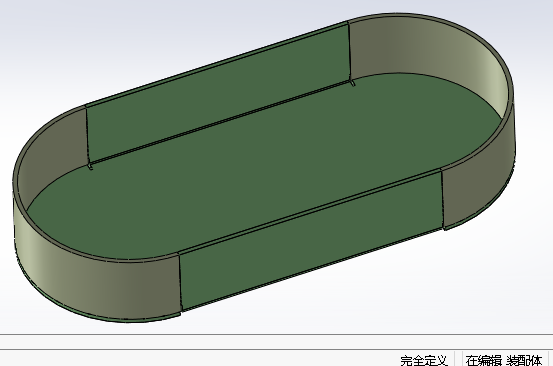

从而达到完全定义。
  • 另外一边的圆弧,可以做一个镜像面,将这个这个圆弧面零件装上去,当然也可以重新将此零件组装上去。
    在这里插入图片描述

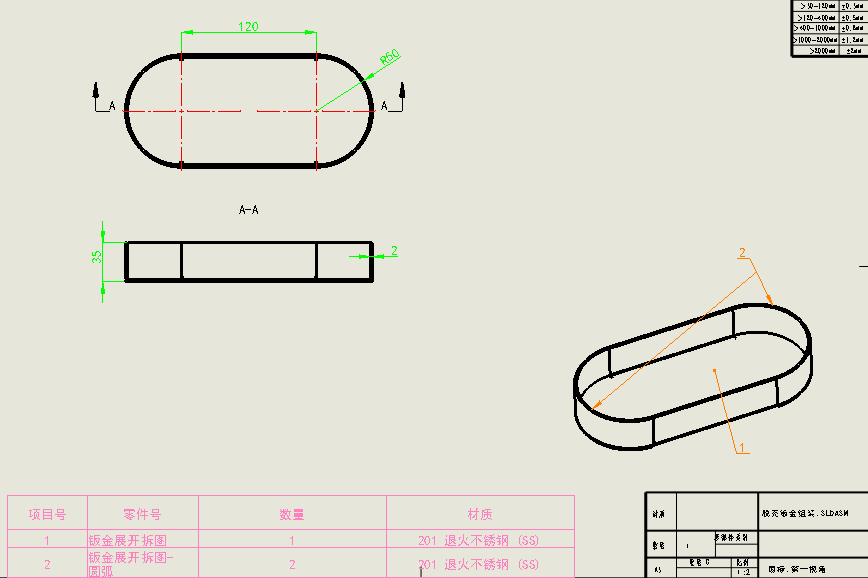

出装配体工程图

在这里插入图片描述

  • 此方法不一定是最好的方法,关键在于实践,多总结和尝试。
