SOLIDWORKS钣金成型工具常见问题解答

在SOLIDWORKS钣金设计中,SOLIDWORKS成形工具的使用必不可少,SOLIDWORKS成形工具是可以用作折弯、伸展或成形钣金的冲模的零件,能够生成一些成形特征,例如百叶窗、法兰和筋特征,那么需要注意哪些细节问题呢
SOLIDWORKS 钣金成型工具常见问题1:

  通常我们把钣金成形特征做完之后,也保存到了对应路径,那么有些小伙伴可能会出现以下常见问题,如图所示
问题:当我们拖动成形工具时无法生成,提示“你要尝试建立一派生的零件”?

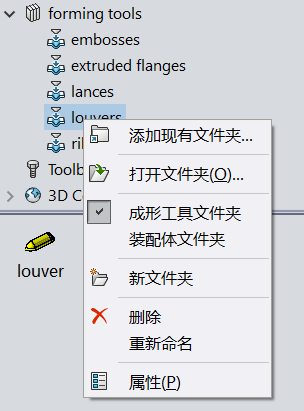

答案:右键对应的成形工具文件夹,然后把成形工具文件夹勾选上,就不会出现此问题了,这是因为自带的成形特征都是Prt格式,所以需要进行识别。

SOLIDWORKS 钣金成型工具.png

SOLIDWORKS 钣金成型工具2.png


SOLIDWORKS 钣金成型工具常见问题2:

  针对SOLIDWORKS 钣金成型工具常见问题1,有些小伙伴会说有时候不勾选“成形工具文件夹”也能生成这是什么原因呢?有什么规则可循呢?

  这里给大家总结两点

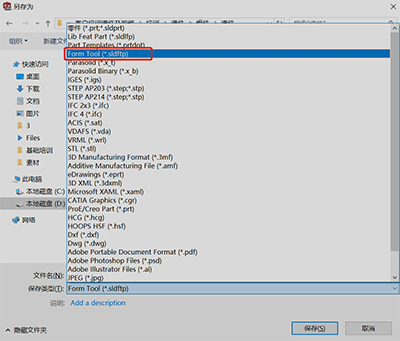

1、如果大家做完,成形特征保存为Form Tool(*.sldftp)格式,那么就不需要勾选“成形工具文件夹选项”,如图所示

SOLIDWORKS 钣金成型工具3.png


2、如果保存为零件(*.prt;*.sldprt)格式,那么就需要勾选“成形工具文件夹”。
