SolidWorks工程图难题：钣金零件展不开问题解决办法汇总

之前一直使用SolidWorks钣金功能画零件，然后在出工程图的时候可以将零件选用“平板型式”自动展开，画钣金展开图非常的方便，但是今天发现有的钣金零件在零件建模环境下可以展开，但是在工程图中却展不开，没有平板型式，所以给出图纸带来了麻烦，那么怎么解决这一棘手的问题呢？我网上搜，自己查，问别人，终于找到了一个解决办法，在这里分享给SolidWorks爱好者们。

  要解决“SolidWorks工程图中钣金零件展不开问题”其实很简单，只要设置一下就可以实现钣金在工程图中可以展开的问题。

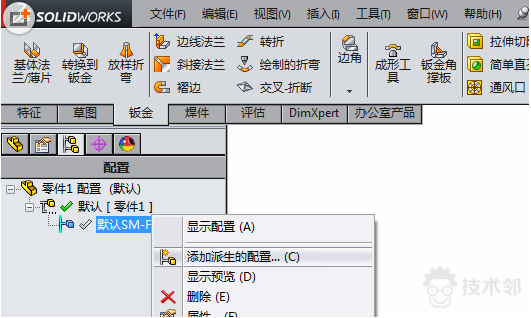

1、首先打开有问题的需要展开的钣金零件，点击配置——默认位置鼠标右击——选择“添加派生的配置”，操作如下图所示：

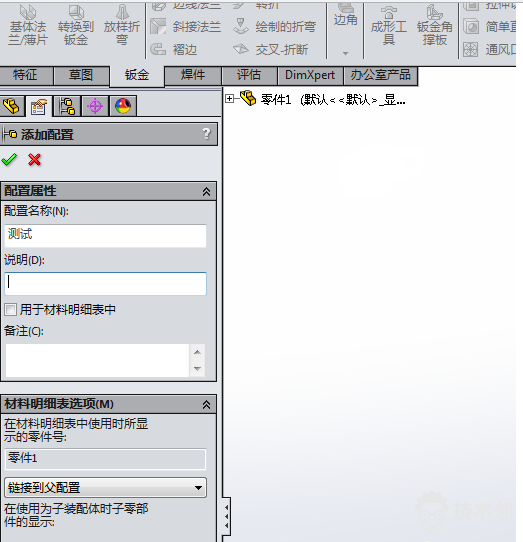

2、然后在弹出配置里面填写标记点击对号确定即可，如下图所示：

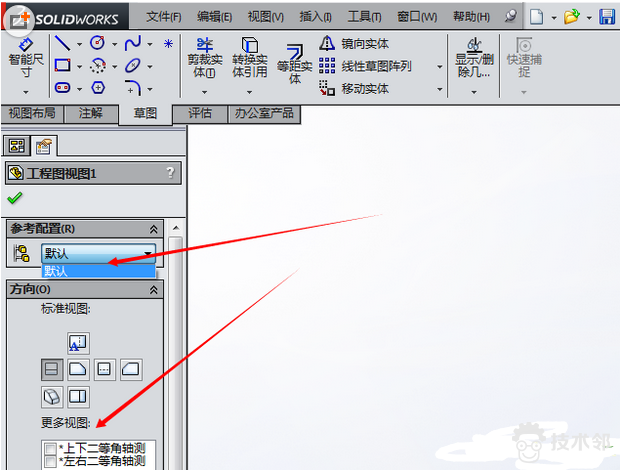

3.最后在生成的工程视图里面，拖出一个视图，然后看下图设置参考配置选择刚才建立的配置，方向选择“平板型式”，这样SolidWorks钣金件就可以展开了。
