SOLIDWORKS工程图链接零件属性显示问题解决

前言：在工程师设计产品的过程中有时会遇到这样的问题；SOLIDWORKS工程图模板中的注释已经链接到零件中的属性，也确认了零件中的属性数值没有异常，但工程图中的注释却没有显示任何数值。

问题描述：

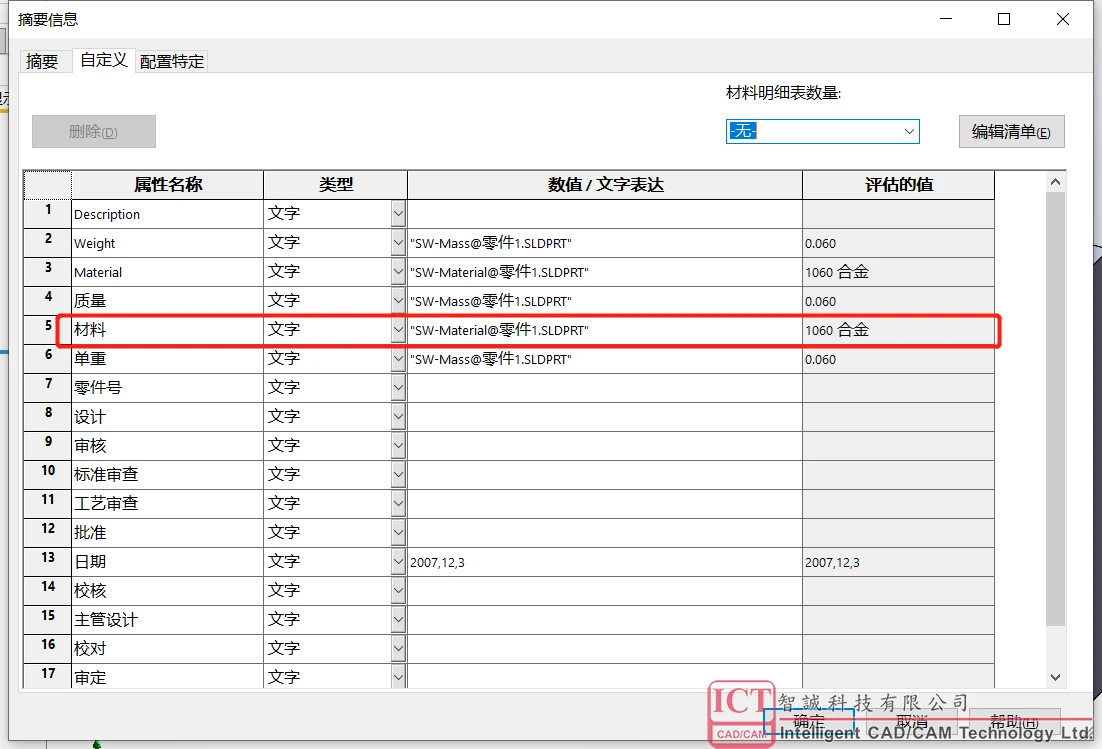

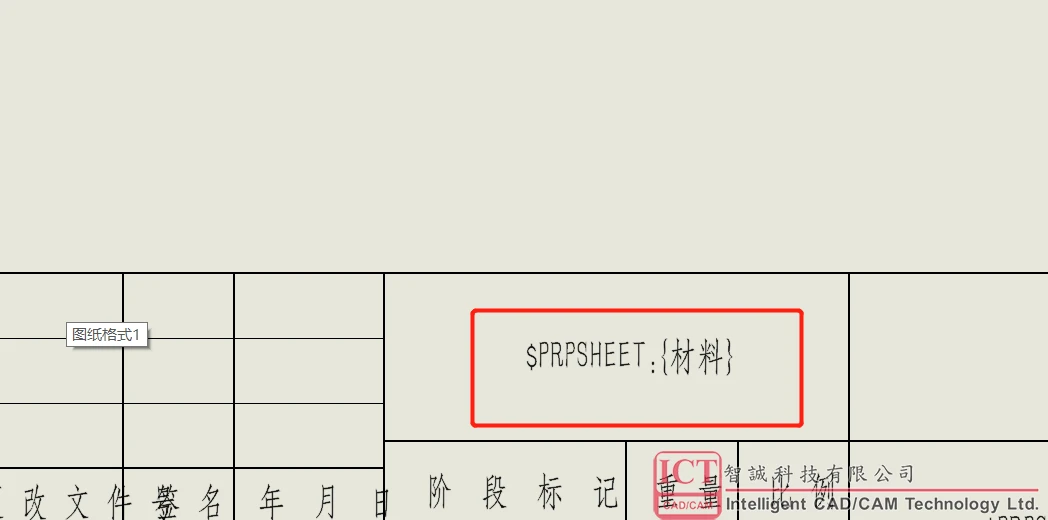

1.确认SOLIDWORKS零件属性与工程图注释链接没有异常（这里以零件中的“材料”属性为例）；

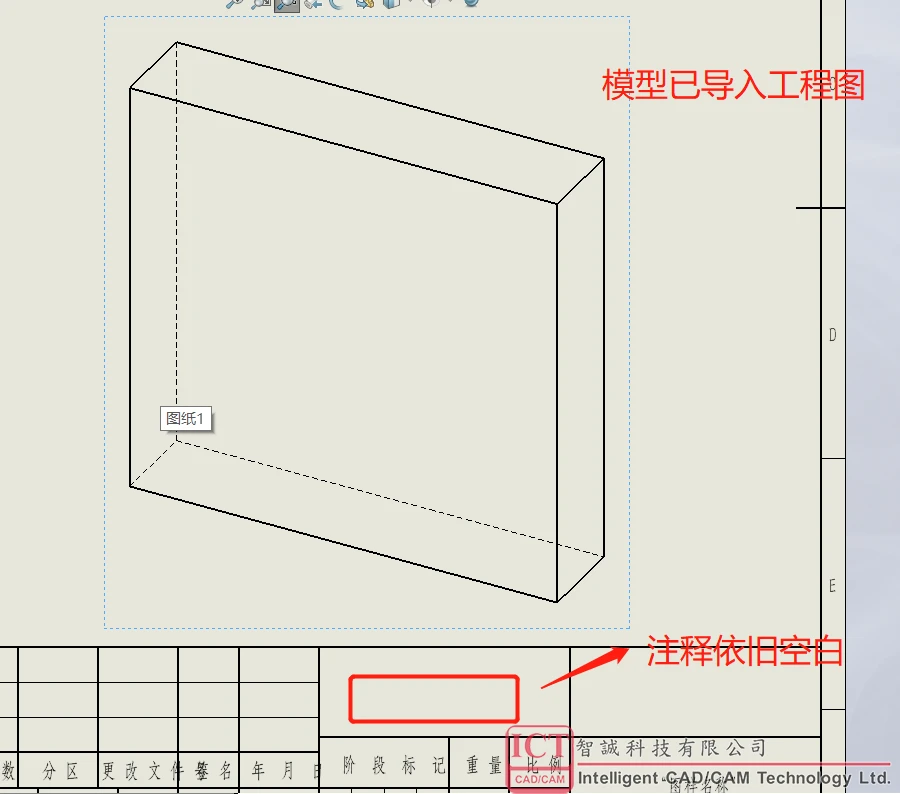

2.将SOLIDWORKS零件导入工程图后，注释仍然是空白的。

原因分析：
这种情况是由于SOLIDWORKS零件属性中的“自定义”属性被“配置特定”中的属性覆盖导致的。
在SOLIDWOKRS的零件属性中，“配置特定”属性的显示优先级要高于“自定义”属性，如果在“配置特定”与“自定义”中存在相同名称的属性，那么“自定义”的属性就会被“配置特定”属性覆盖。

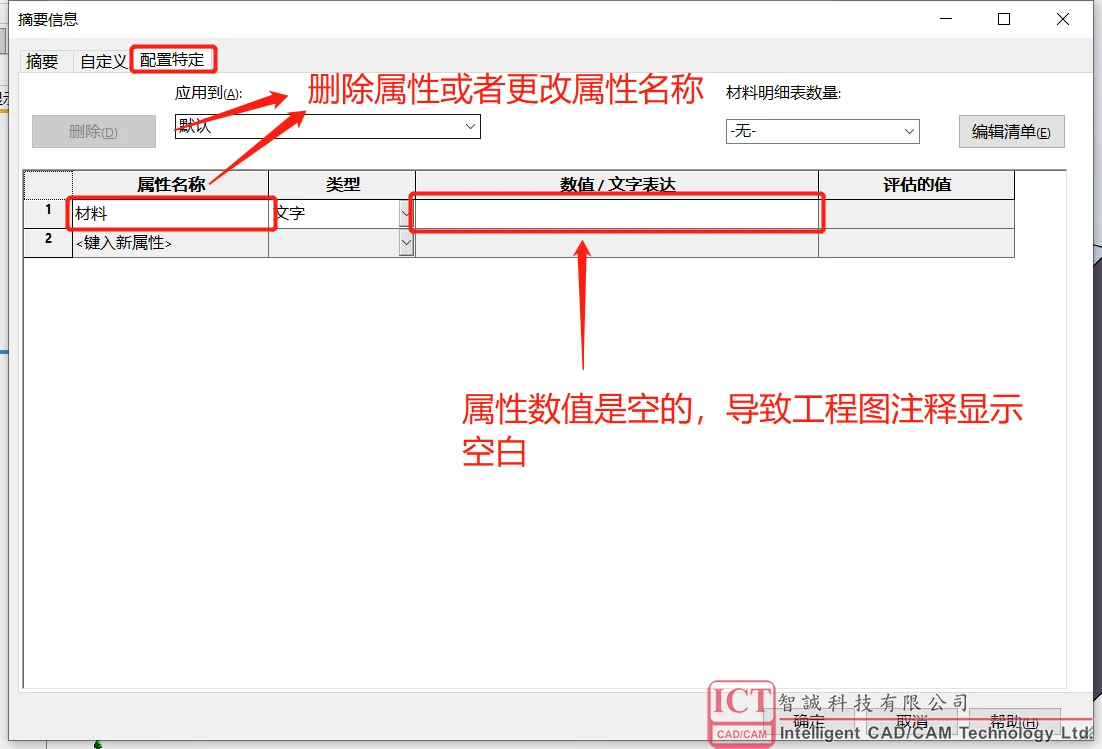

而问题中注销显示空白的情况是因为“配置特定”中的材料属性值是空的，所以注释显示空白。
解决方案：
1.将“配置特定”中的材料属性删除，或者重新更改命名；

2.确保配置特定属性中没有额外的属性。

3.返回工程图后，由于没有“配置特定”覆盖“自定义”属性，注释恢复正常显示。
