SOLIDWORKS工程图中文本资料快速调用的“块命令”法

SOLIDWORKS块命令可以把一些常用的零件草图图形制作成块，随后在建立其他零件的时候插入块进行引用、方便建模。同理，也可以把技术要求等文本内容制作成块在进行工程图制作的时候直接调用。现在就教大家如何制作吧!

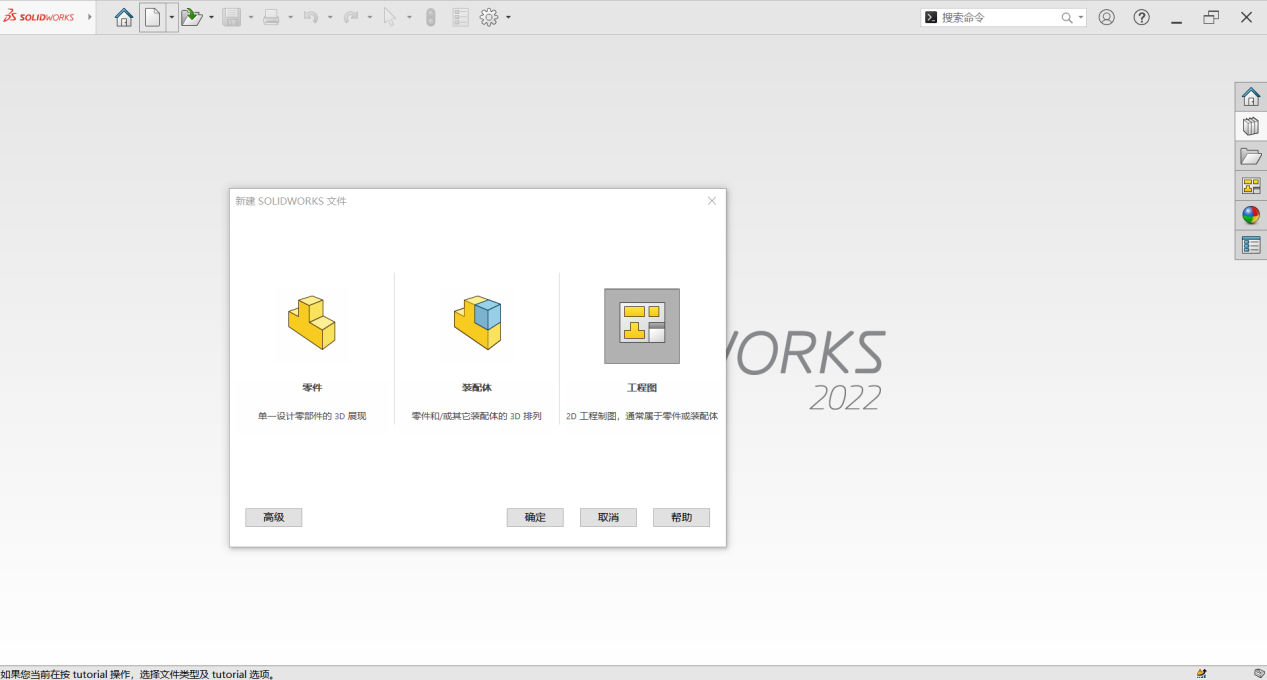

首先，选择新建命令，建立一个空白的工程图。

关闭模型视图，选择注解选项，点击注释命令，在工程图空白处点击放置文本。

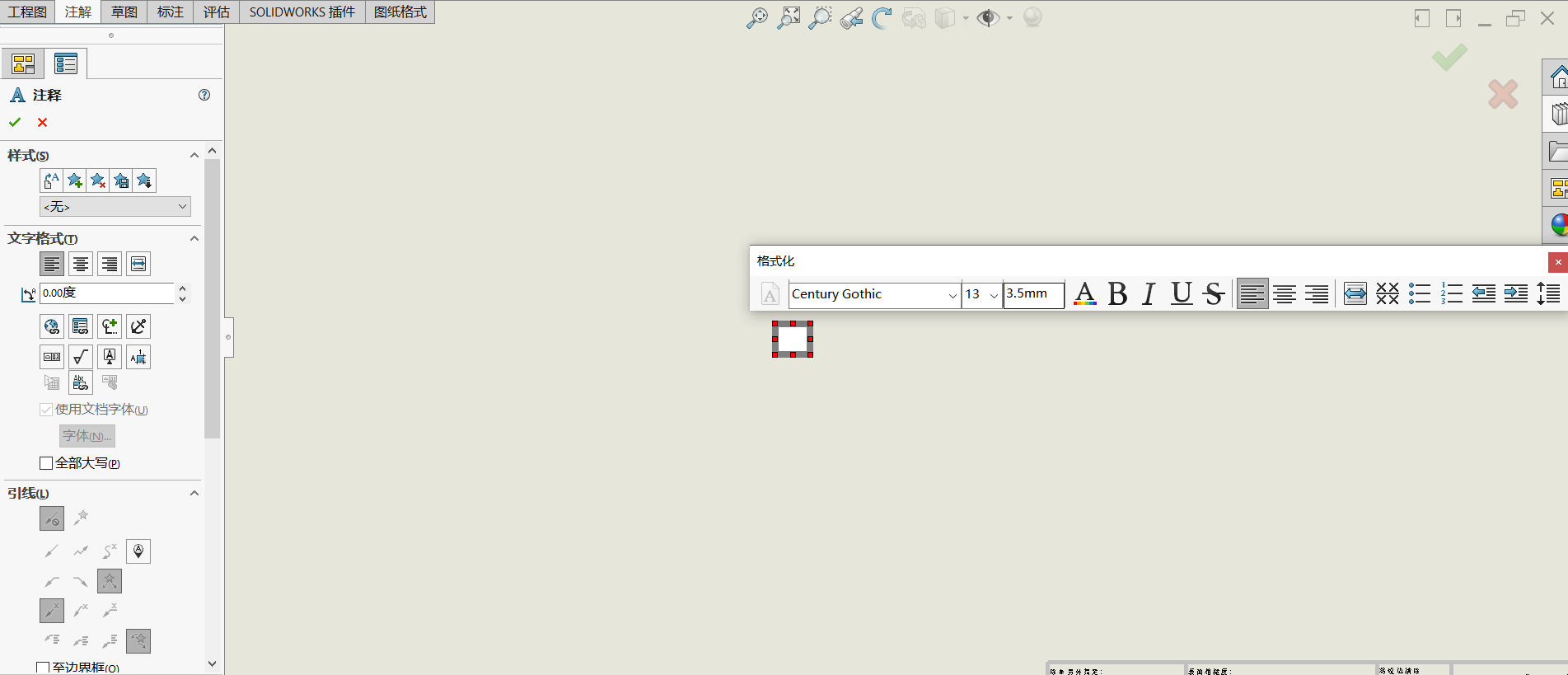

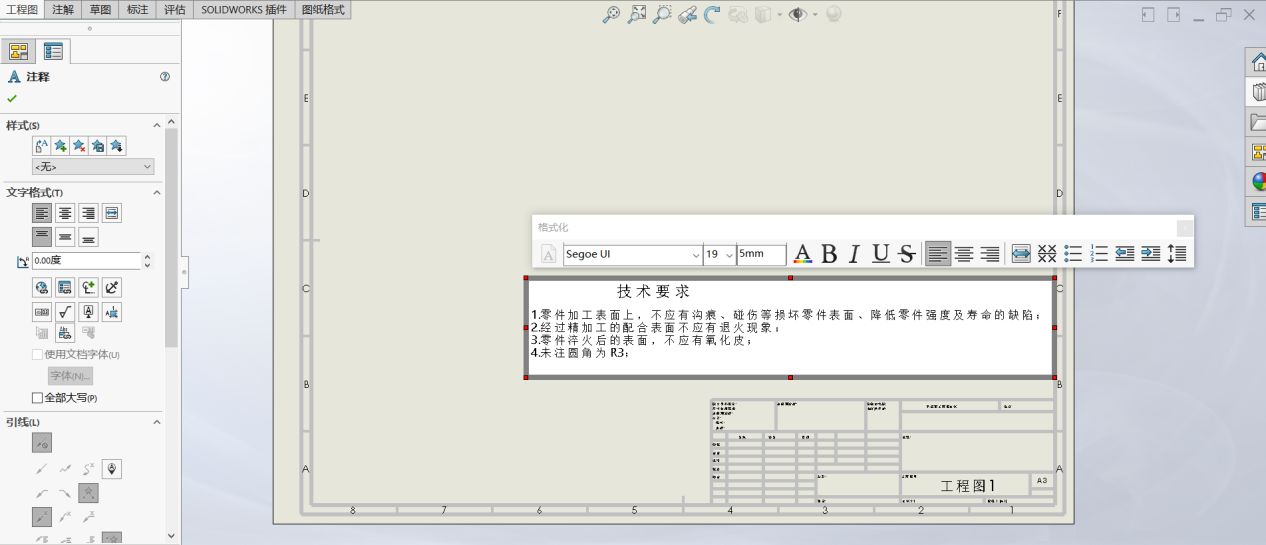

随后输入技术要求的文本内容，调整文本框大小，字号，字体等。

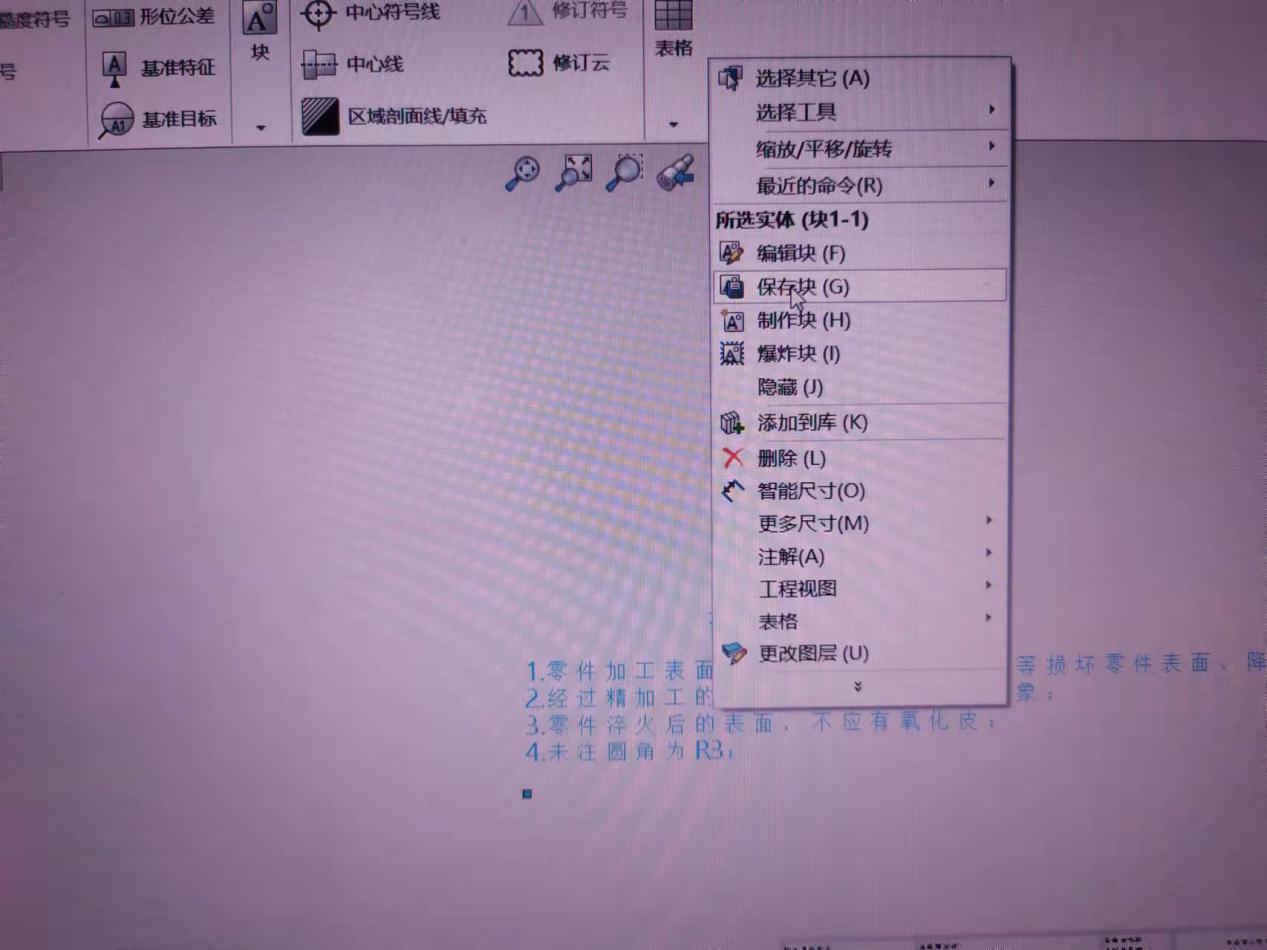

选择块命令，制作块，把编辑好的文本制作为块，选择插入点位置。随后选中块文件单击鼠标右键保存块文件进入指定文件夹，命名为“技术要求”。

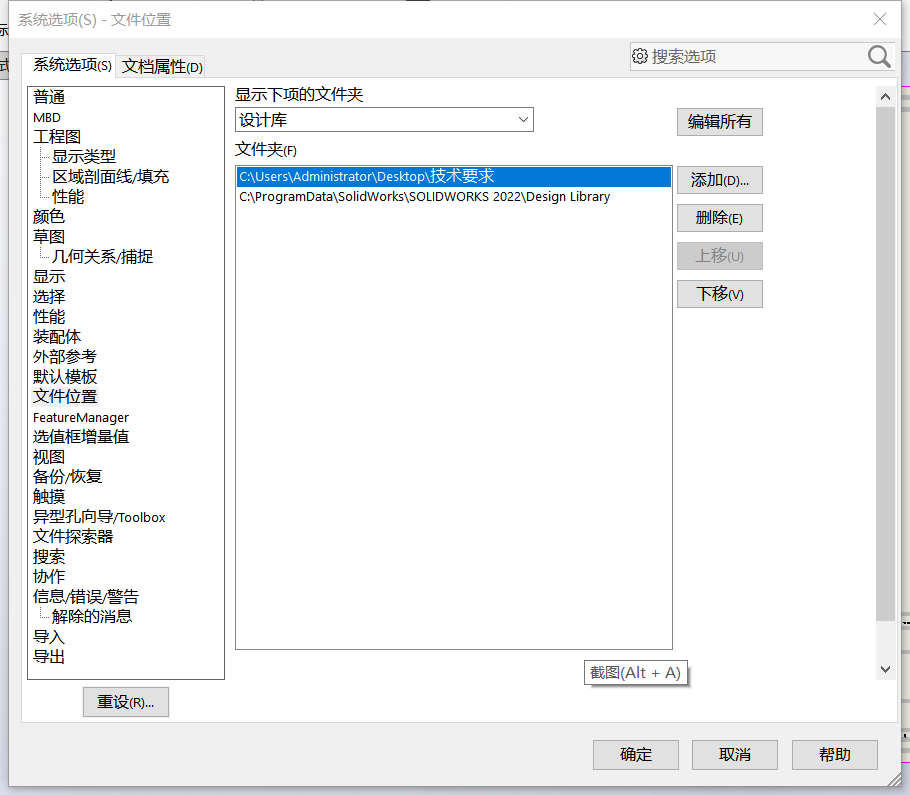

随后选择系统选项—文件位置—设计库，把刚制作好的技术要求文件夹添加进来。

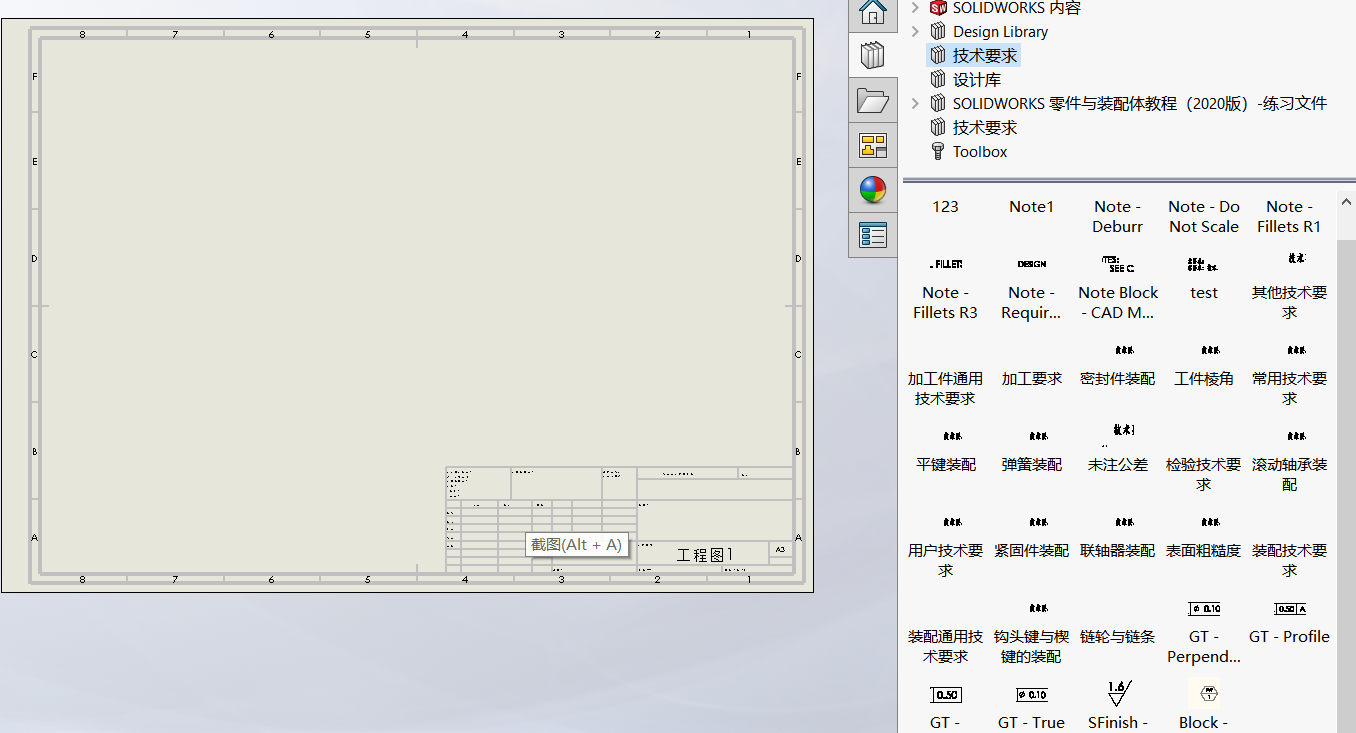

打开任意文件工程图，我们就可以从设计库里直接选择技术要求插入工程图了。

以此类推把常用的几种加工要求都以块的形式保存进入指定文件夹，就在作图过程中直接调用，加快出图效率。感兴趣的小伙伴赶紧来试试吧!
