一篇文章掌握SOLIDWORKS快速出图技巧

在设计好产品之后，往往需要将模型生成为二维图纸，也就是通常说的“出图”。但我们都知道，在SOLIDWORKS中“出图”的步骤是简单而固定的：

打开产品模型→从零件/装配体制作工程图→选择合适的工程图模板→在视图调色板中选择视图放置在工程图上→添加明细栏/标题栏注解。

SOLIDWORKS内的出图流程大概就是这样子，本期小编就为大家带来一些关于SOLIDWORKS这个流程内快速出图的技巧：

PART.1  工程图属性关联设置——标题栏属性可以自动生成

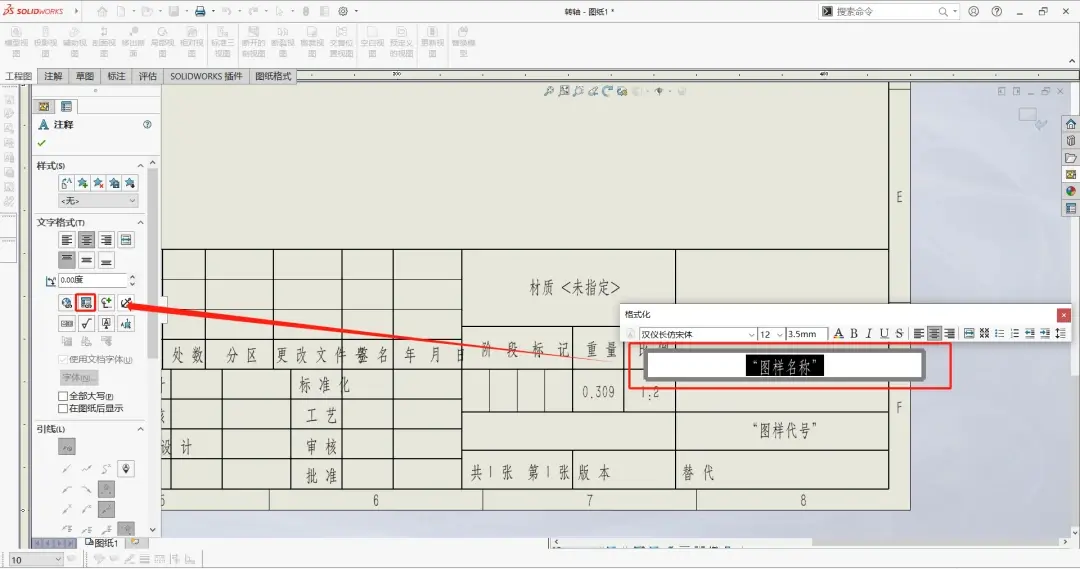

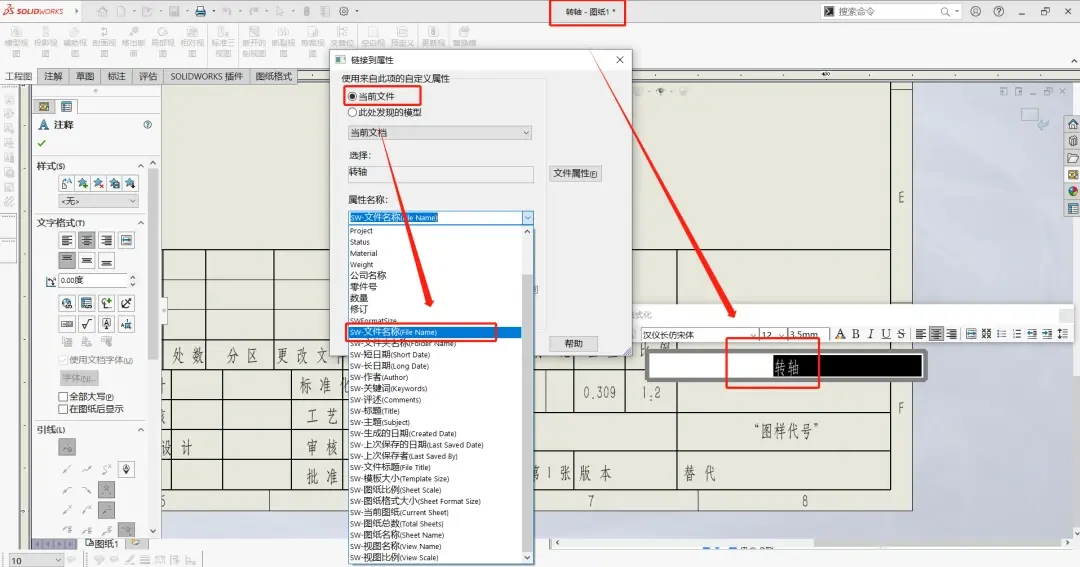

进入工程图格式编辑模型，这里以图样名称举例，我们可以通过属性关联将3D模型的属性映射到图纸内；

映射好后只需要将做好的图纸变成模板，以后我们出 图都不需要手动编辑标题栏内的零件属性了。

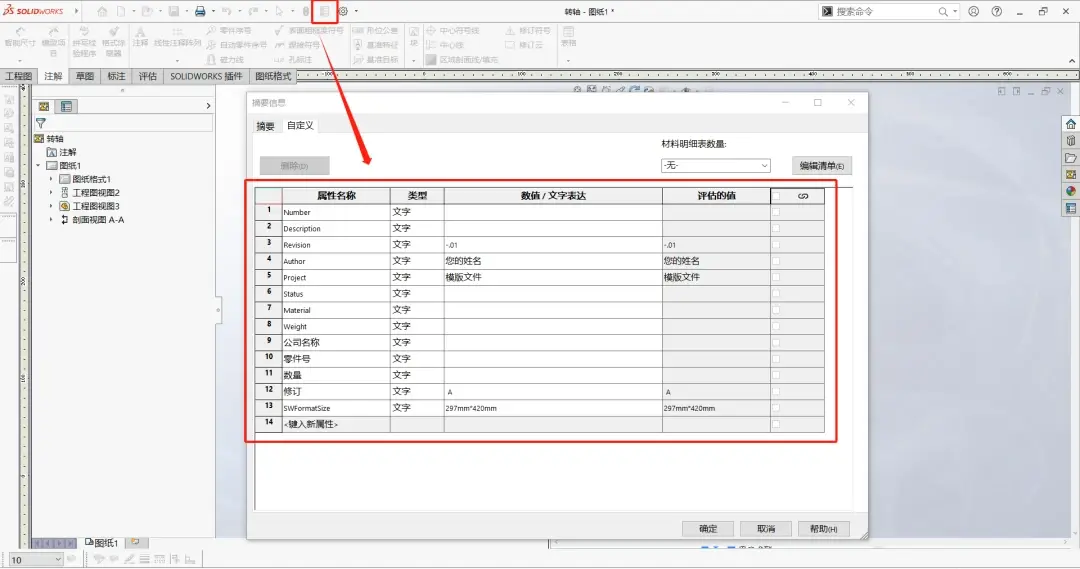

除了映射3D模型内的属性，也可以在2D模板内自定义属性进行关联。

PART.2  模型项目——快速标注尺寸

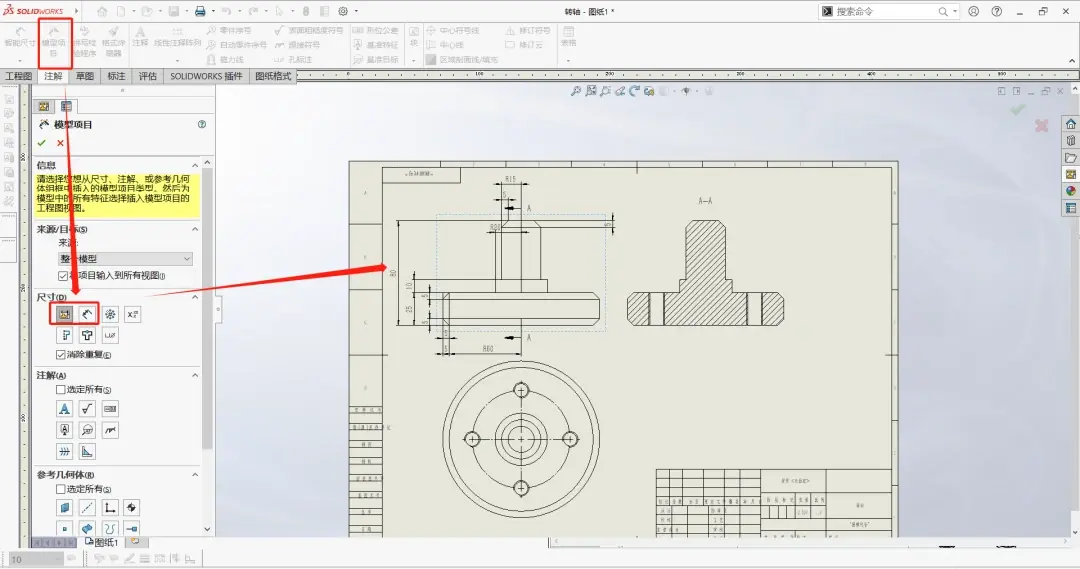

模型项目这个功能的原理是将我们在SOLIDWORKS内建模时所标注的尺寸信息全部调出来，并自动生成在图纸内；

虽然会自动生成尺寸，但有部分尺寸还需要我们自己补充和调整。

PART.3  自动排列尺寸——将尺寸按照规范排列好

通过模型项目生成的尺寸是比较乱的，我们可以通过自动排列尺寸进行快速编排。

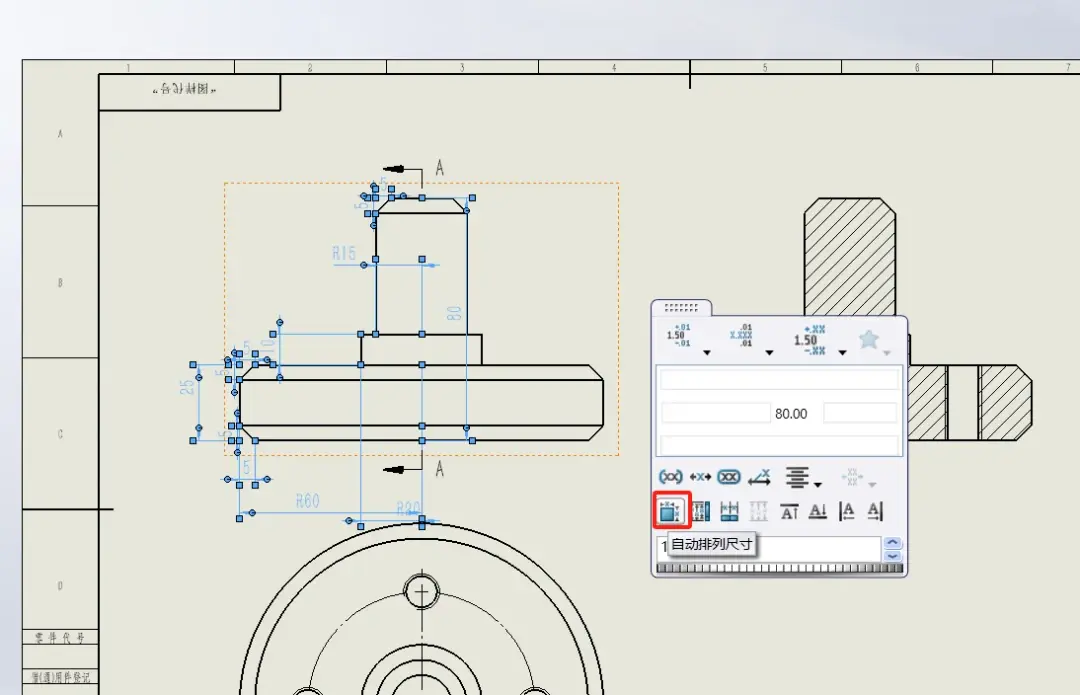

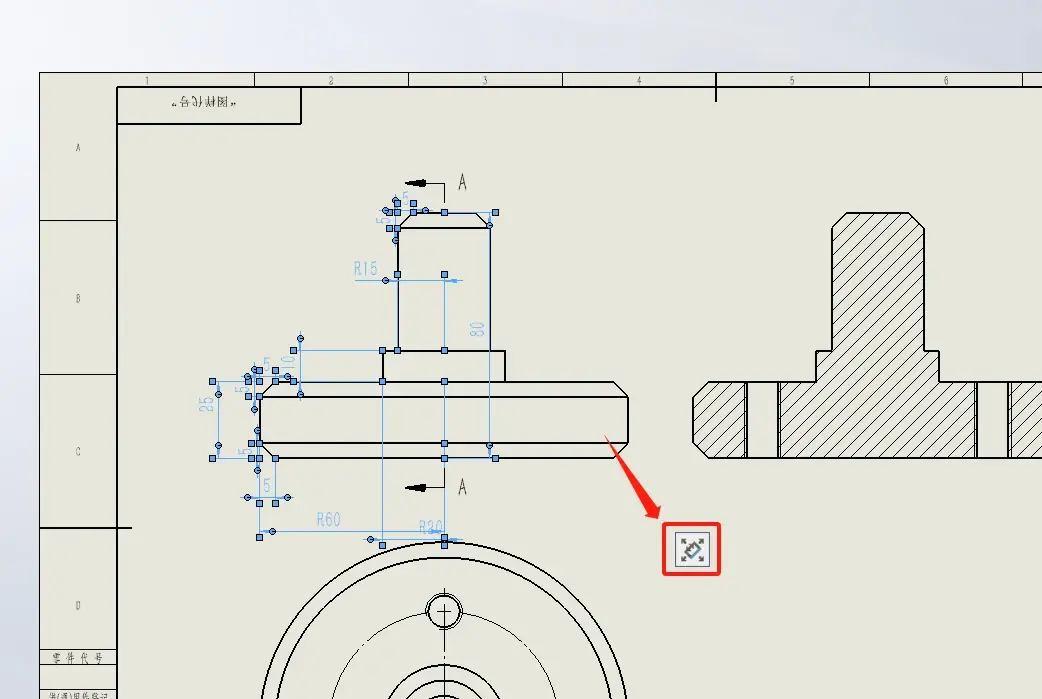

具体的操作方式：全选尺寸后，鼠标停止移动，屏幕上会出现这个符号👇

然后鼠标移动至该符号上，就会弹出一个菜单栏，第一个即使自动排列尺寸的功能👇

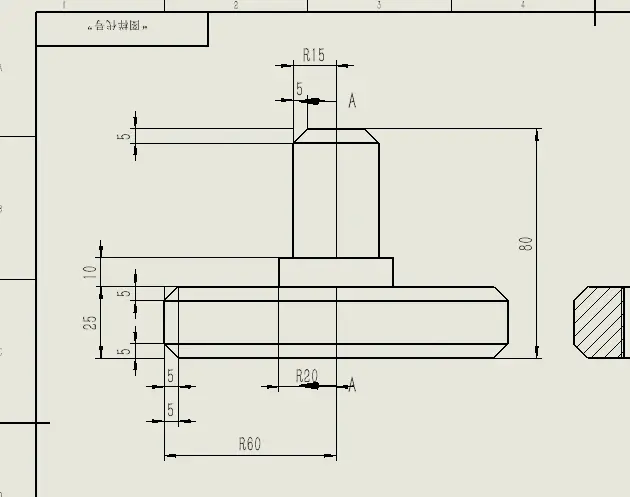

完成效果图

PART.4  倒角标注

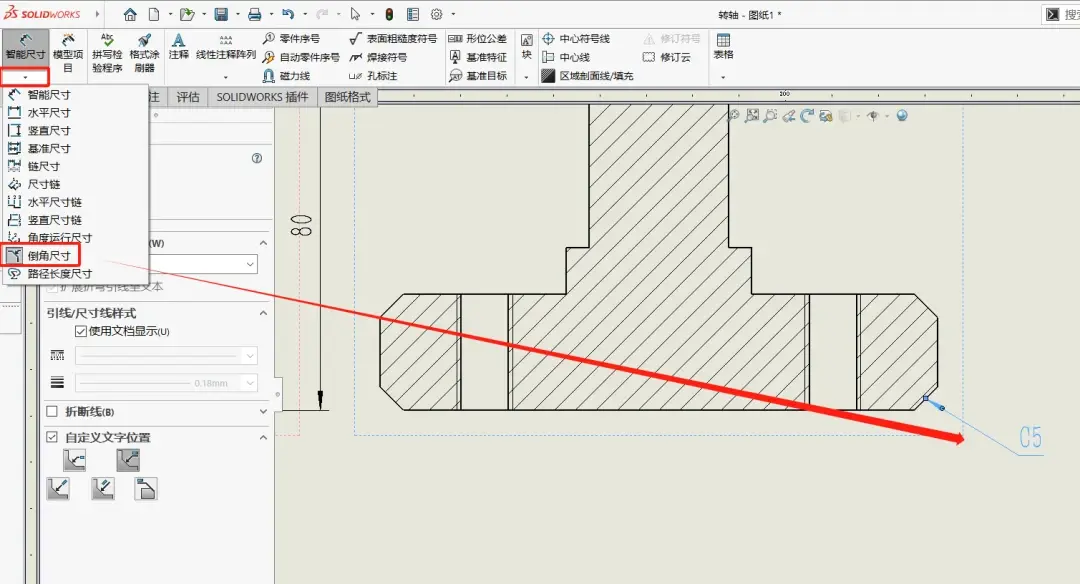

通过智能尺寸内的倒角功能，快速生成倒角。

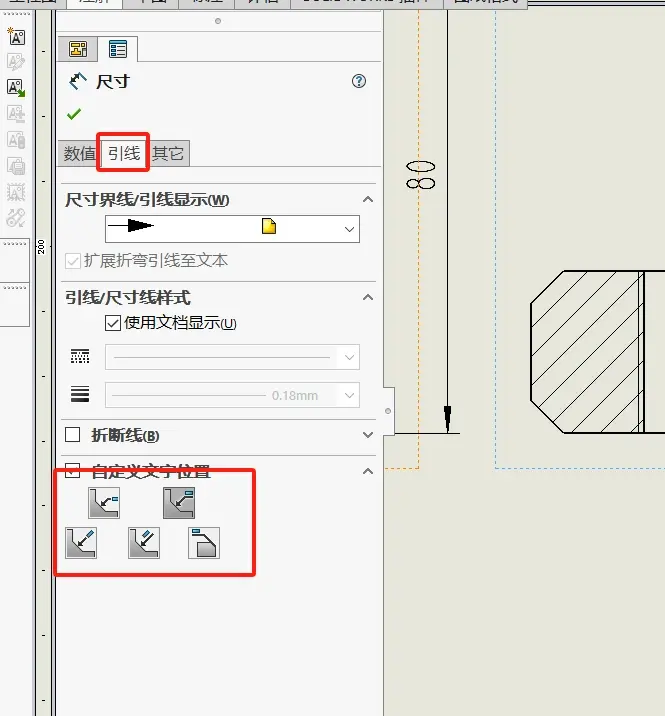

也可以通过倒角的引线设置改变文字的位置。

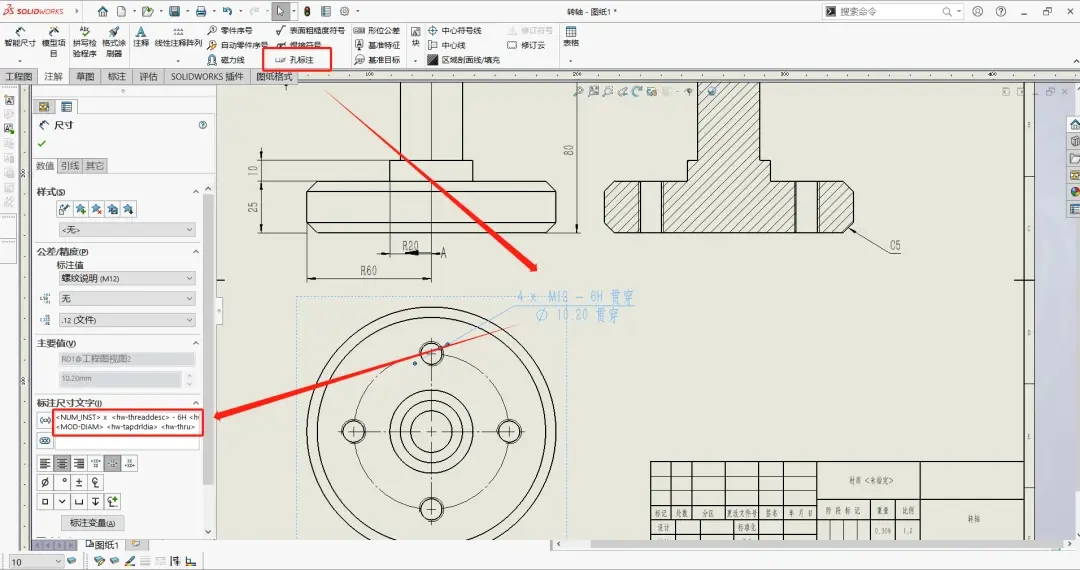

PART.5  孔标注——快速生成孔的标注

通过孔标注功能可以快速生成异形孔的尺寸信息，我们也可以对已经生成好的尺寸信息进行更改。

以上就是本期的技巧介绍，更多资讯请关注公众号或私信我们，我们下期见！
