由php小编香蕉撰写，本文将为您详细介绍solidworks建模扭转弯矩的具体步骤。solidworks是一款强大的三维建模软件，掌握建模技巧对于工程设计师来说至关重要。通过学习本文，您将了解如何在solidworks中准确地实现扭转弯矩的建模过程，帮助您提升建模能力和效率。

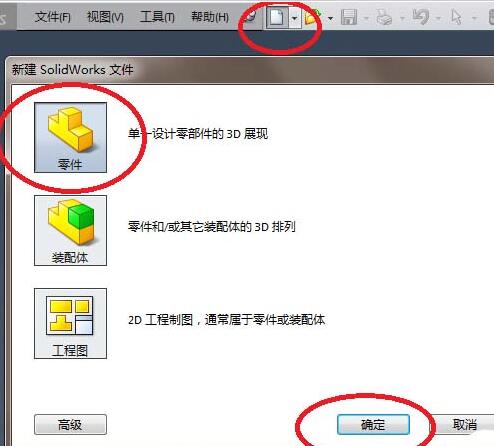

1、如图红色框选框选所示，打开Solidworks，新建一个零件文件。

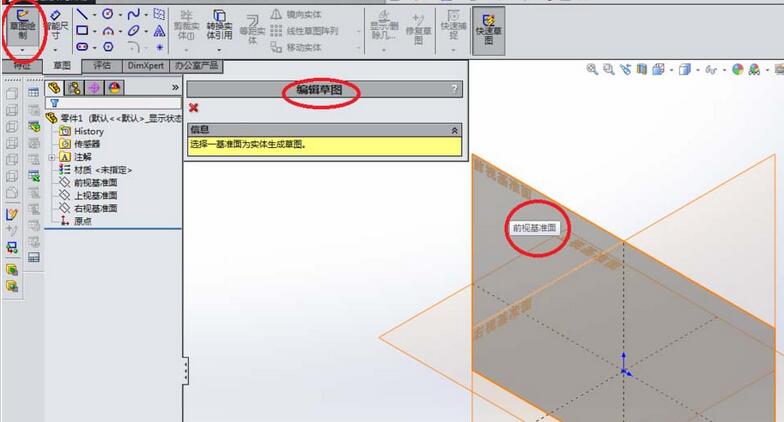

2、进入软件三维模式，创建一个草图。如图所示。

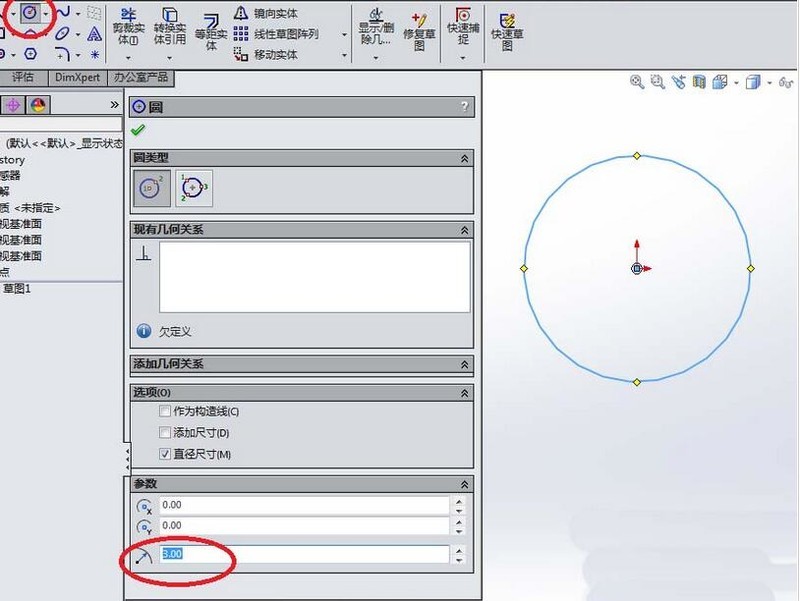

3、进入草图平面后，先画一个圆，圆心最好是与坐标原点重合。如图所示，笔者画的圆半径为3(直径为6)，画完在这个圆之后，退出草图。

4、创建螺旋线。注意，如图所示，螺距0.4和圈数10什么的可以自选合适的就行，最关键的是红色框选中的起始角度，这个最好是0，否则后面会有点麻烦。

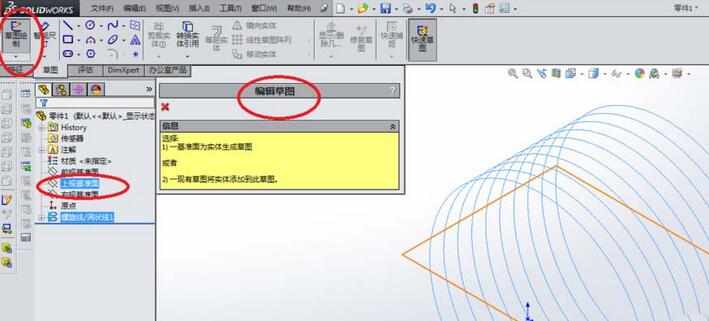

5、上一步创建了螺旋线，这一步继续去创建一个草图，只不过这次是以上视基准面为草图平面来创建。

6、如图，进入草图状态，画一个直径0.4的圆。注意定位尺寸，圆心必须和螺旋线的起始点重合，否则你将不知道扫描出来的实体直径究竟是多少。

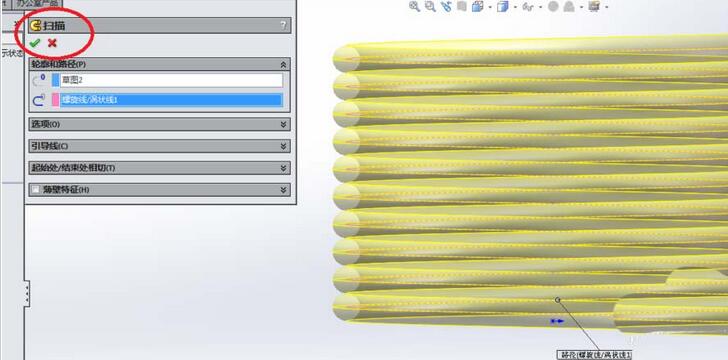

7、如图，激活【扫描】命令，轮廓选择0.4的圆，路径选择螺旋线，选择的顺序无所谓，只要别把路径选择成了圆而轮廓选择成了螺旋线就成。完成这个扫描操作，扭转弹簧的主要部分就完成了。

8、如图，继续利用草图2(也就是直径0.4的圆)进行拉伸操作。在工具栏中点击【拉伸凸台/基体】命令，选择草图2，设置拉伸高度6.0，笔者觉得这个数字比较好。拉伸完成之后，扭转弹簧的一段就完成了。

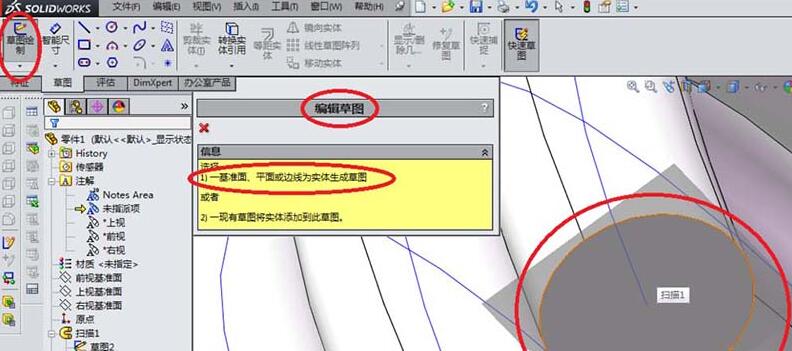

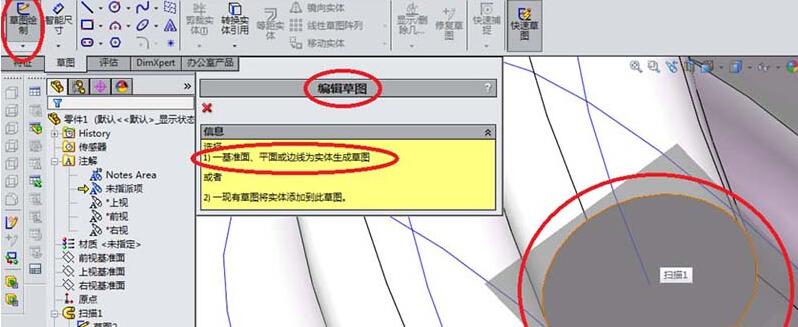

9、如图，继续创建草图，这次创建草图的平面则不再是坐标系中的基准面，而是扫描实体的另一端平面。就是如图红色框选所示的暗色平面。

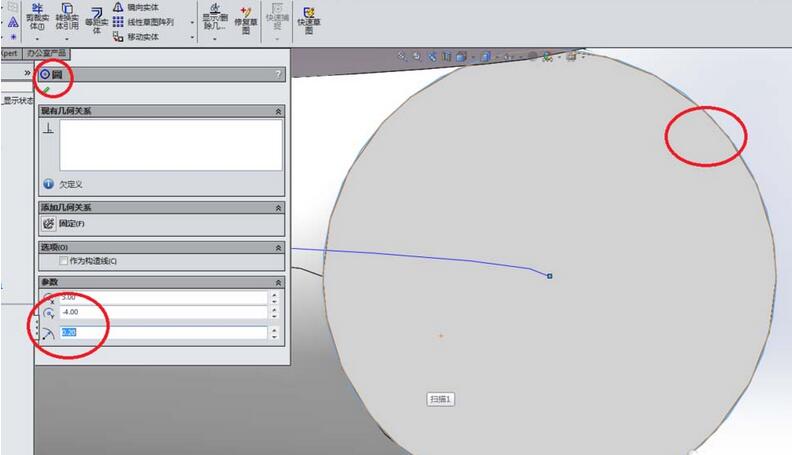

10、如图，继续画一个圆，圆必须与扫描的截面重合，所以尺寸必须是直径0.4(半径0.2——没办法，SolidWorks一般显示半径)。完成圆的绘制之后，记得要退出草图哦。

11、如图，回到特征工具栏，点击【拉伸凸台/基体】，同样的操作、同样的数据，只是草图换成了刚刚画的0.4的圆所在的草图。看下图拉伸效果。

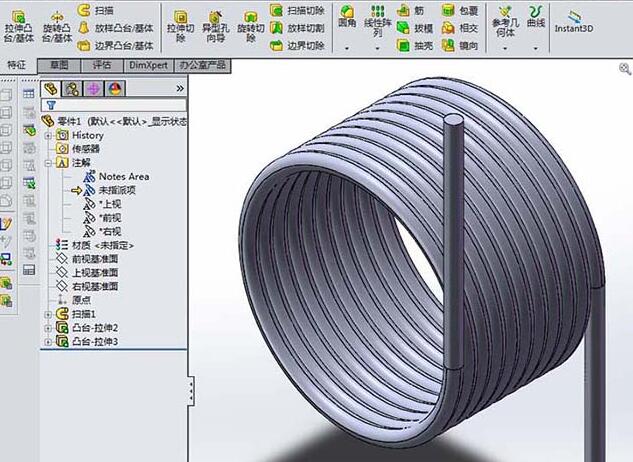

12、到这，扭转弹簧已创建成功，如图，这是渲染的效果。

以上就是Solidworks建模扭转弹簧的具体步骤讲述的详细内容，更多请关注php中文网其它相关文章！
