‌Solidworks建模实例：压缩弹簧的设计‌

本文分享压缩弹簧的建模方法，主要运用到螺旋线、扫描和分割命令。

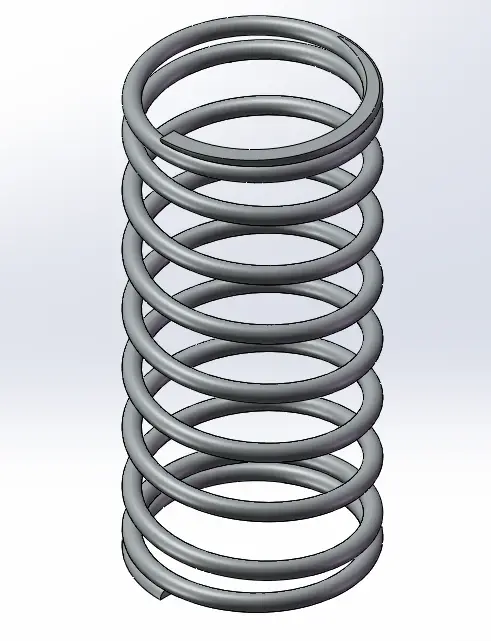

△压缩弹簧效果图

建模步骤

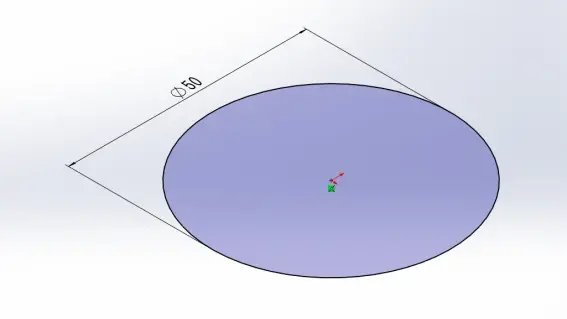

1.打开SolidWorks软件，新建零件，然后在上视基准面绘制φ50的圆，如下图所示。

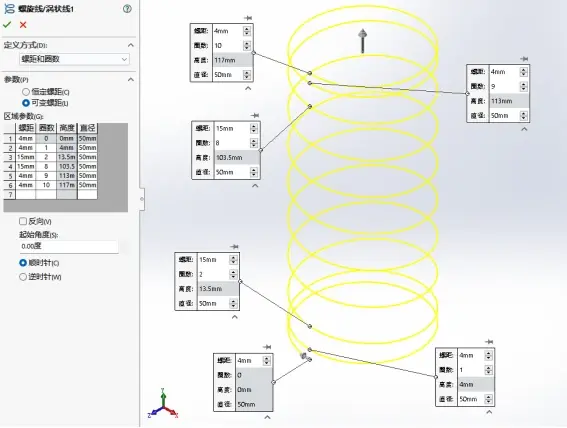

2.然后选择特征→曲线→螺旋线/涡状线命令，选择可变螺距（参数设置参考下图）

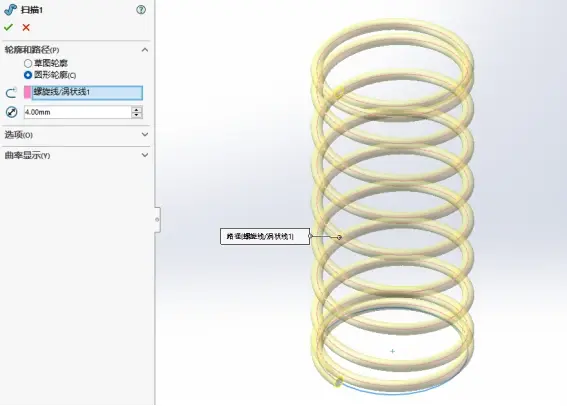

3.点击特征→扫描命令，选择圆形轮廓扫描，扫描路径选择上一步生成的螺旋线，圆的直径设置为4，如下图所示。

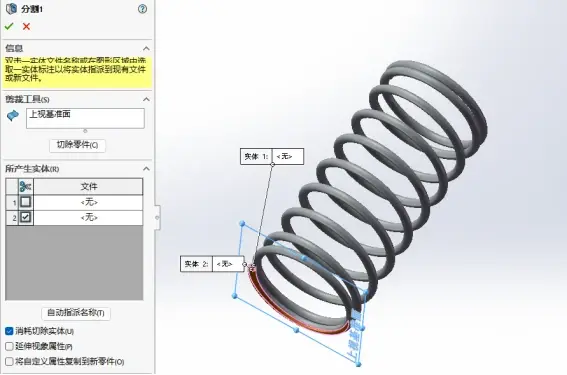

4.选择特征→分割命令，选择上视基准面为剪裁曲面，切除的零件选择图中红色部分，如下图所示。

5.选择参考几何体中的基准面，创建一个基准面，参数设置如下图。

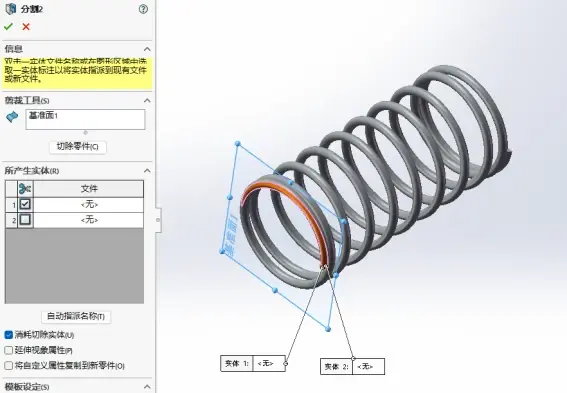

6.选择特征→分割命令，选择上一步创建的基准面1为剪裁曲面，切除的零件选择图中红色部分，如下图所示。

完成后如下图所示。

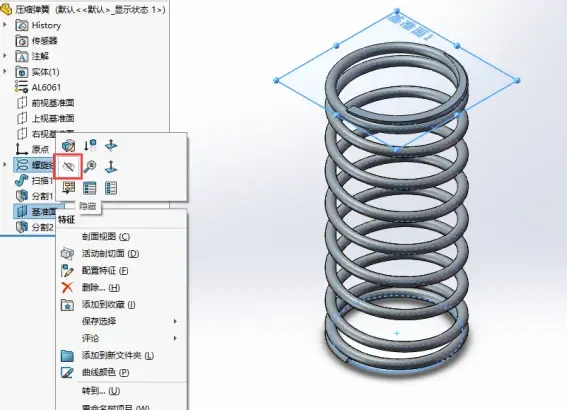

7.同时选中螺旋线和基准面1，然后右键鼠标，点击隐藏，如下图所示。

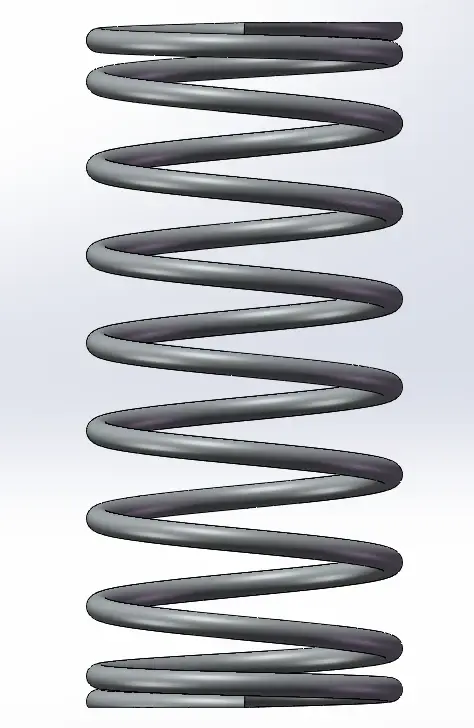

完成后效果如下图所示
