SolidWorks绘制五角星弹簧的创意之旅

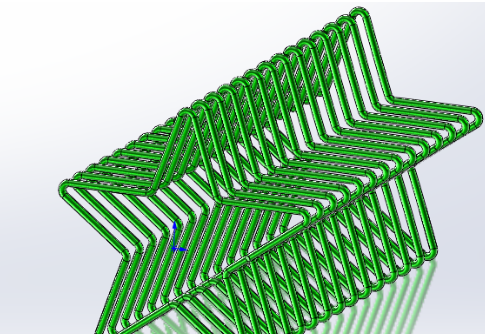

SolidWorks五角星弹簧效果图



SolidWorks五角星弹簧建模步骤

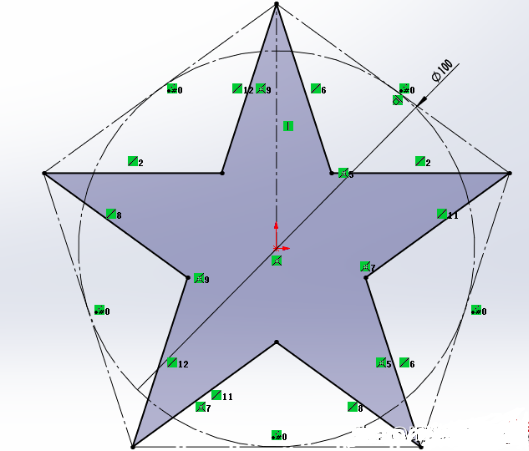

1、打开SolidWorks,新建零件,然后在前视基准面进行草图绘制

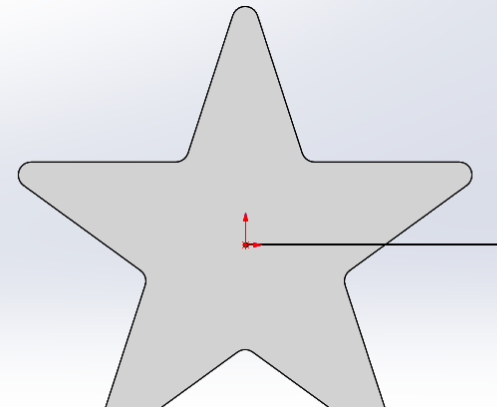

然后倒角r3





2、特征-拉伸-200





3、右视基准面-绘制一条直线





4、前视基准面-草图绘制-直线长一点






5、曲面-扫描曲面

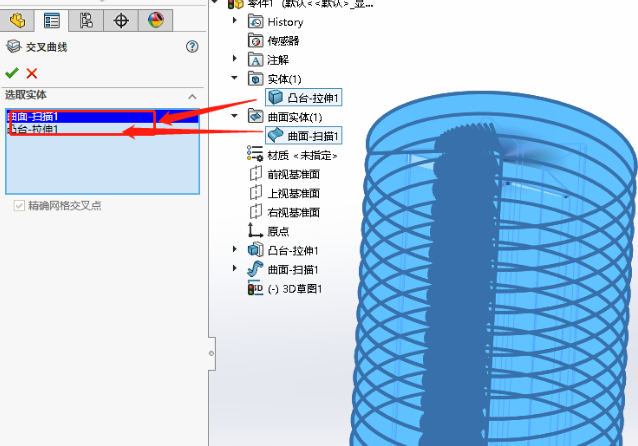

6、3D草图-交叉曲线




然后删掉两头的直线




完成效果

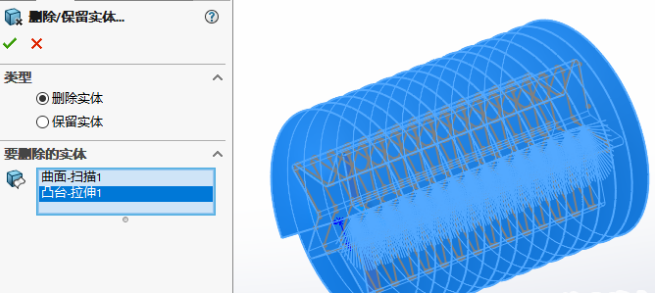

7、插入-特征-删除实体

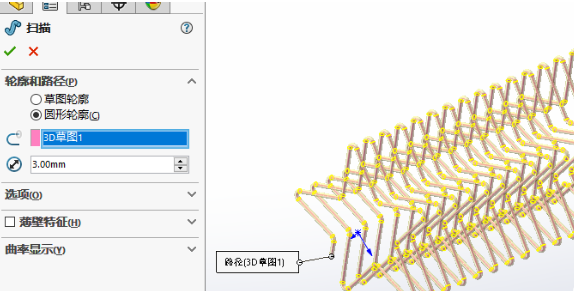

8、扫描-直径3




9、完成,材质+小金球
