Solidworks高级布局应用：快速掌握技巧

Solidworks的布局高级应用，每个人都必须学会这个高级的布局应用！！！

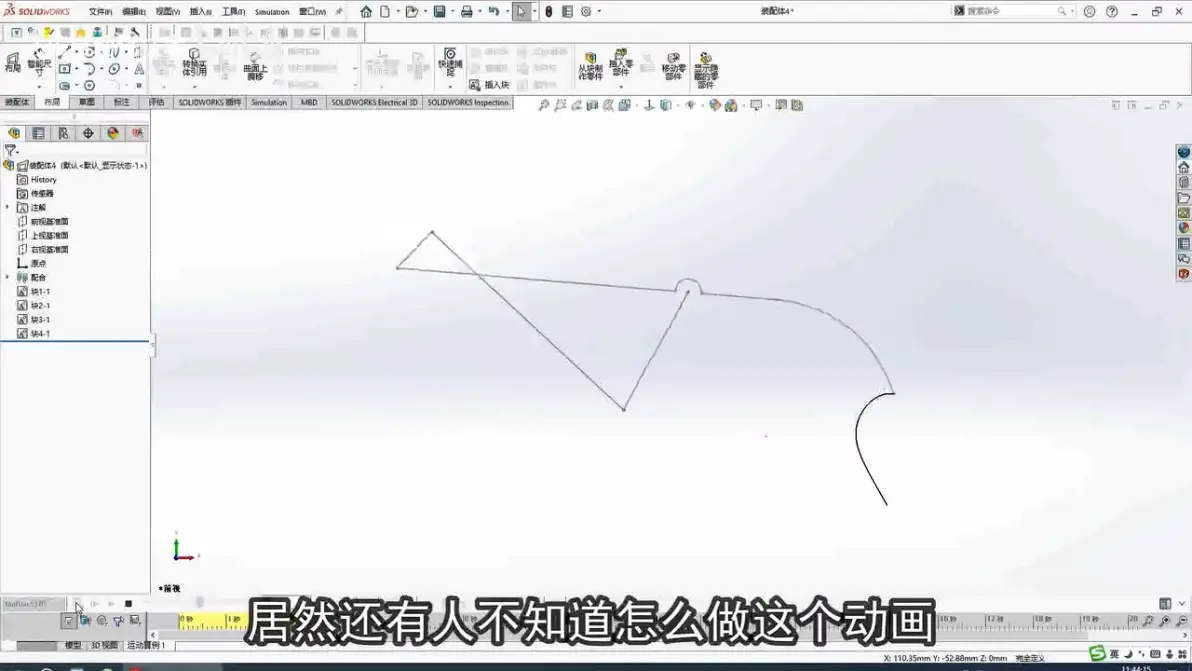

一、制作动画步骤

1️⃣新建文件，选择装配体，按确定

2️⃣找到布局这个位置，按生成布局

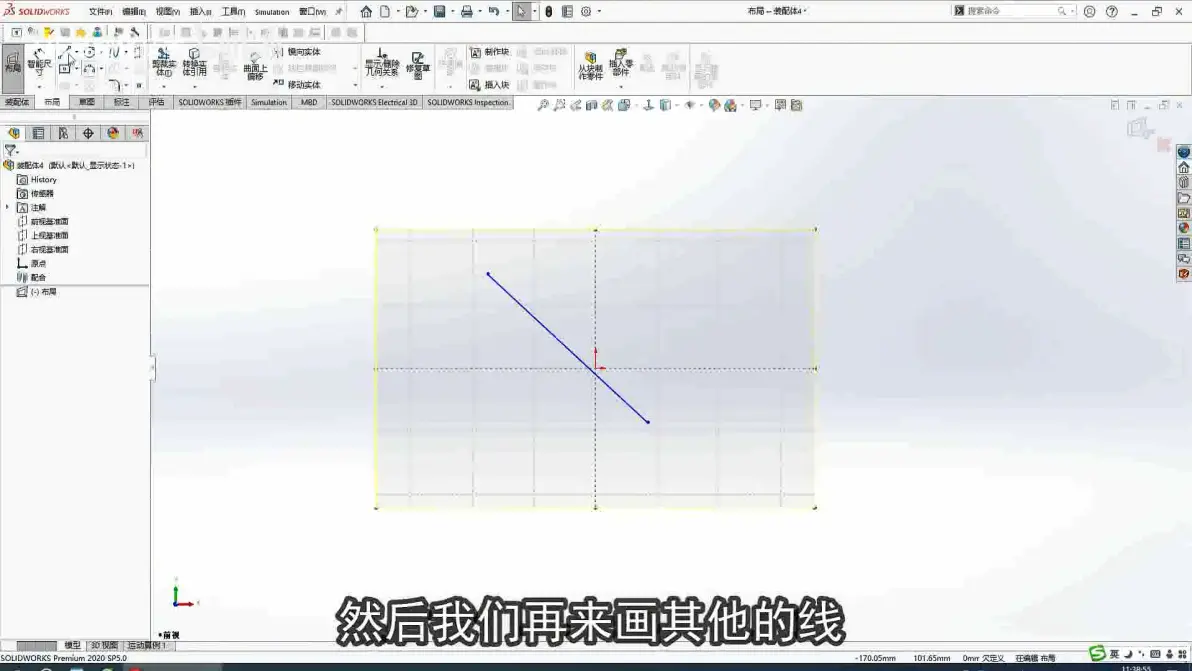

3️⃣开始画线，找到实线，先把固定位式画出来，再来其他的线

4️⃣画一个圆，把多余的线剪掉

5️⃣再连一条线过去，画一个圆弧

二、解析

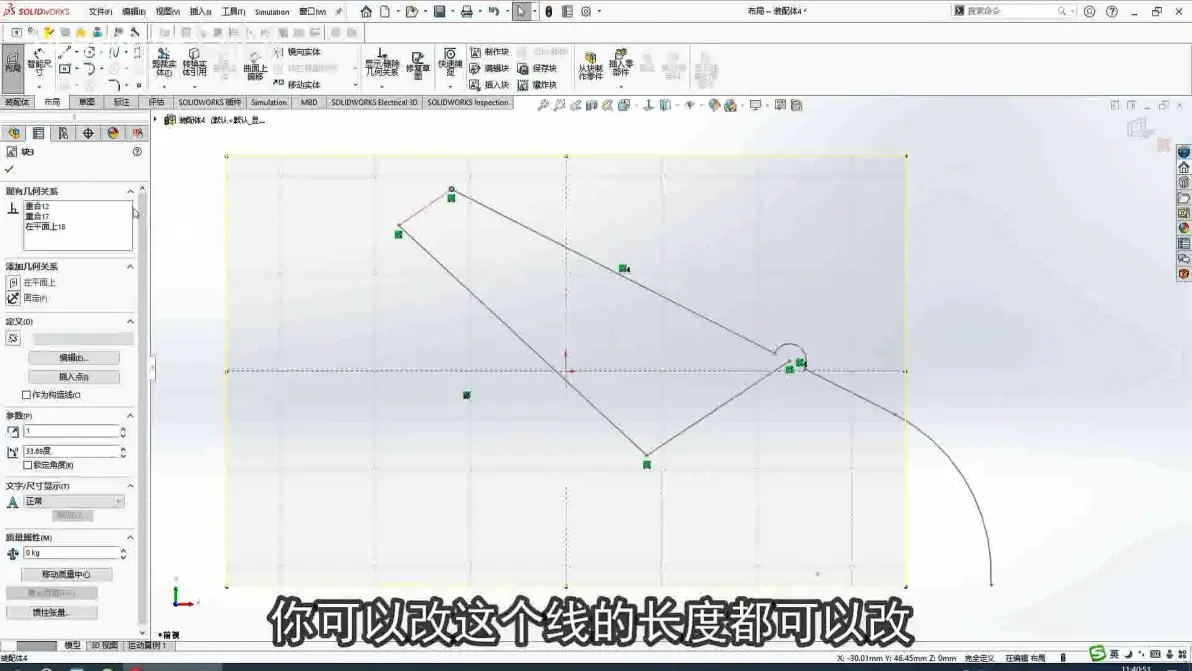

1️⃣做好之后，调整线的长度

2️⃣选择线，按制作块，再按一下D，其余的都是同样的步骤

3️⃣要同时选择三条线，这样就变成一二三四个块

4️⃣选择固定，假设是电机，就按下电机，动画就可以可以活动了

5️⃣弧度轨迹的长度都可以改，不管在布局里面还是在外面，都可以活动

6️⃣找到运动算命，选择马达的线，记得选择旋转马达，用鼠标控制

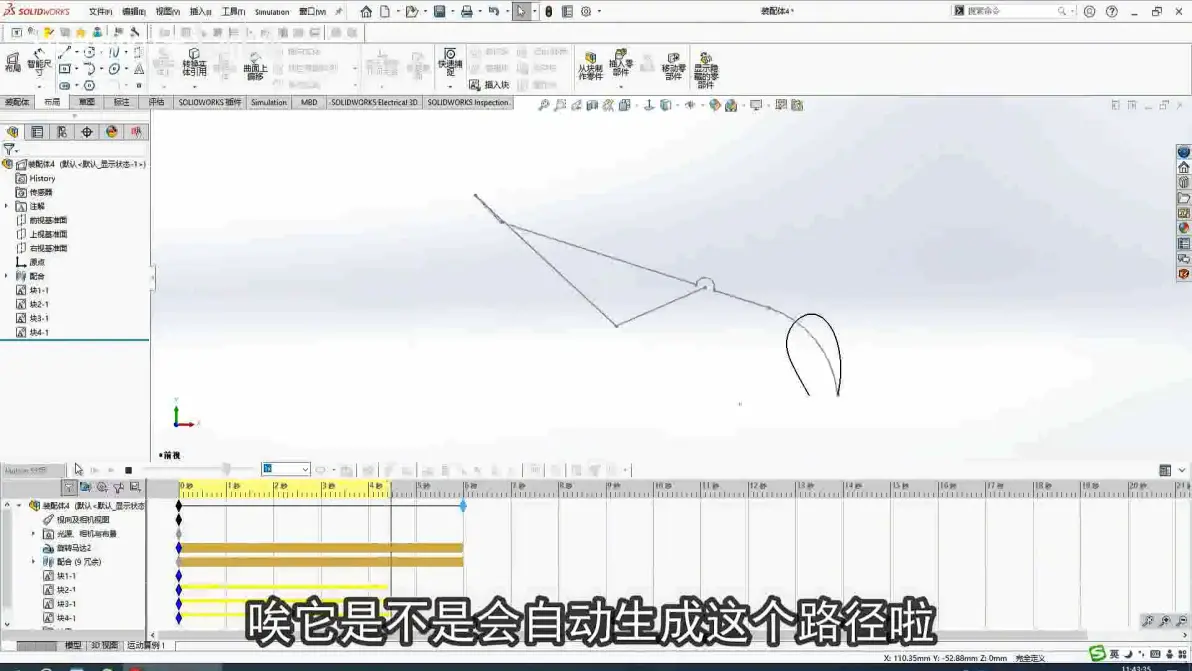

7️⃣生成路径慢一点，可以改一下时间

三、如何改变轨迹

1️⃣找到图解和结果，选择位移速度，加速度

2️⃣选择跟踪路径，直接选择图上的点，就完成了
