SOLIDWORKS扫描功能的高级应用技巧

今天我们来讲一讲SOLIDWORKS中的扫描命令里的《引导线》，平时我们使用扫描都是画出扫描路径和扫描轮廓，即可完成扫描了。但对于有些产品，即使满足了这两条件，还不能完成扫描，下面我以《花瓶》为例讲解。花瓶设计，思路很重要，结果很美。

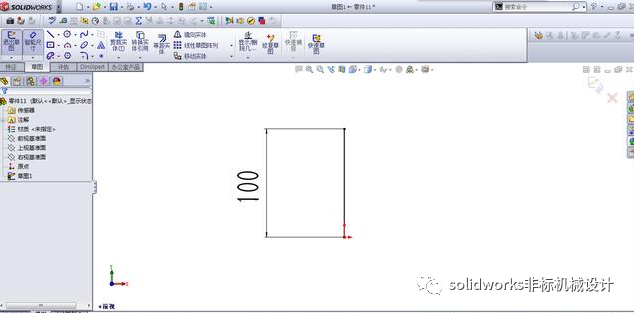

STEP1.在前视基准面，绘制草图，直线，标注100，然后退出草图，如下图所示

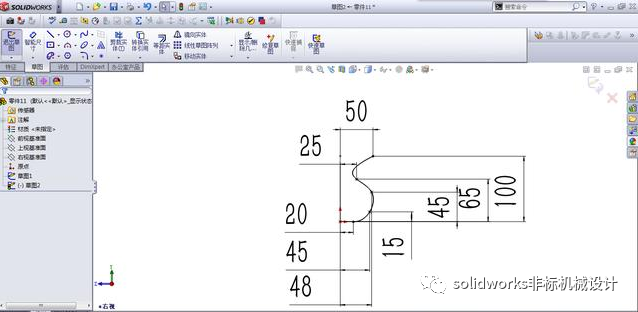

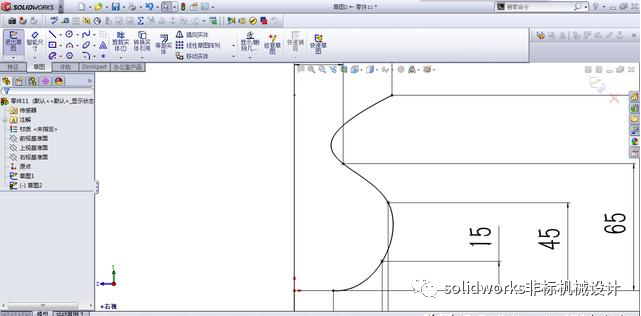

STEP2.在右视基准面，用样条曲线，绘制草图，然后退出草图，如下图所示

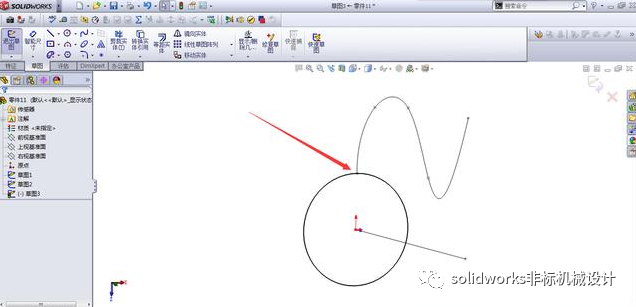

STEP3.在上视基准面，绘制草图，圆，并与样条曲线重合，然后退出草图，如下图所示

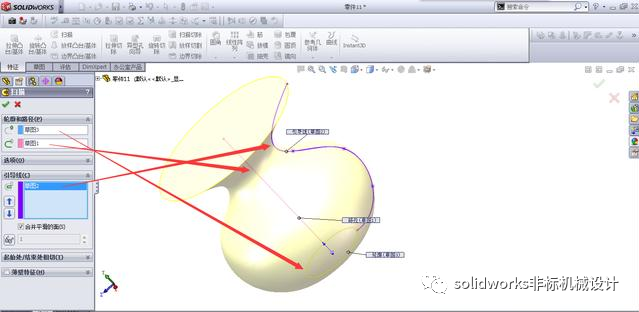

STEP4.选择扫描命令，轮廓选择“圆，路径选择“直线”，引导线选择“样条曲线”，然后确定，如下图所示

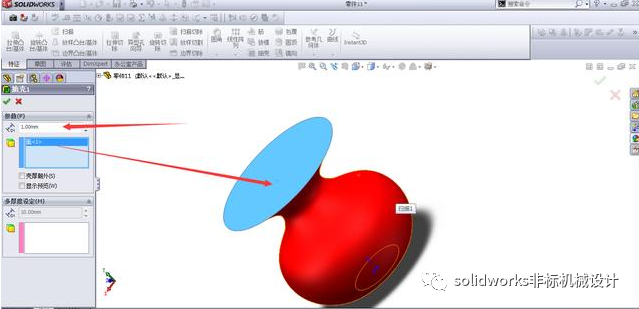

STEP5.选择抽壳，厚度输入1,移除的面选择，瓶子端面，然后确定，如下图所示

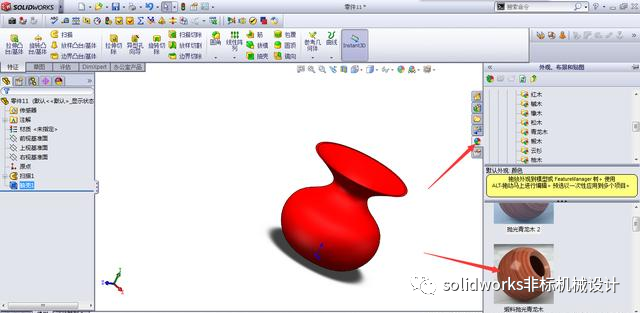

STEP6.对瓶子进行着色，将色拖到瓶子表面，如���图所

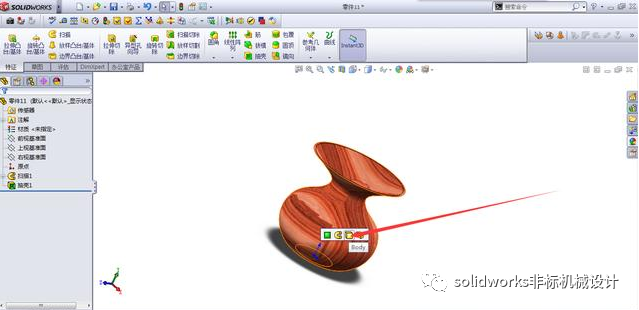

再点击下这个图标

效果图如下：
