Workbench之27流体分析（fluent及polyflow）

1. Fluid Flow (Fluent)      流体分析

Fluent流体分析系统执行不可压缩和可压缩流体分析，及复杂几何体中的热传导

本分析在Ansys Fluent中配置

可在Workbench中使用Fluent流体分析系统对几何体划分网格，然后用Fluent定义有关数学模型（如低速，高速，层流，湍流等等），选择材料，定义边界条件，规定求解控制，以便更好地应用于所求解的问题。Fluent计算数学方程，其仿真结果可在CFD-Post中做进一步的处理（如云图，向量图等）。

详见Fluent User’s Guide，Fluent in Workbench User’s Guide，及其它Fluent帮助菜单下可用的在线文档

使用Fluid Flow(Fluent)系统：

1） 要添加Fluid Flow（Fluent）系统，从工具箱拖拽该系统只项目图，或在工具箱双击该系统

2） 要载入几何体，右击Geometry单元，快捷菜单选择下列选项：

• New SpaceClaim Geometry

• New DesignModeler Geometry

• Import Geometry

3） 划分网格，右击Mesh单元，快捷菜单选择Edit

4） 右击Setup单元，快捷菜单选择下列选项：

• 选择Edit规定Fluent设置

• 选择Import Fluent Case，导入早期Fluent算例文件

• 选择Import Fluent Case And Data，导入早期Fluent算例和数据文件

5） 要在CFD-Post中分析计算结果，右击Results单元，快捷菜单选择Edit

2. Fluid Flow (Fluent with Fluent Meshing)     流体分析（含分网）

Fluid Flow (Fluent with Fluent Meshing)系统执行可压和不可压流体分析，及复杂几何体的热传导。

本系统在Ansys Fluent中配置

通过Fluent的紧致网格工作流，使用本系统执行网格计算，然后用Fluent规定有关的数学模型（如低速，高速，层流，湍流等等），选择材料，定义边界条件，指定求解控制，以便更好地适应于所需求解的问题。Fluent计算数学方程，其仿真结果可在CFD-Post中做进一步处理（如云图，向量图等）

详见Fluent User’s Guide，Fluent in Workbench User’s Guide，及其它Fluent帮助菜单下可用的在线文档

使用Fluid Flow(Fluent)系统：

1） 要添加Fluid Flow（Fluent）系统，从工具箱拖拽该系统只项目图，或在工具箱双击该系统

2） 要载入几何体，右击Geometry单元，快捷菜单选择下列选项：

• New SpaceClaim Geometry

• New DesignModeler Geometry

• Import Geometry

3） 划分网格，右击Mesh单元，快捷菜单选择Edit

4） 右击Setup单元，快捷菜单选择下列选项：

• 选择Edit规定Fluent设置

• 选择Import Fluent Case，导入早期Fluent算例文件

• 选择Import Fluent Case And Data，导入早期Fluent算例和数据文件

5） 要在CFD-Post中分析计算结果，右击Results单元，快捷菜单选择Edit

3. Fluid Flow (Polyflow) 流体分析

Polyflow流体分析系统，分析带自由表面，复杂流变（包括带粘弹性的非牛顿行为），热传导和化学反应

本系统在Ansys Polyflow中设置

Workbench中有3类Polyflow分析系统：

• Fluid Flow（Polyflow）系统提供完全的Polyflow功能

• Fluid Flow – Blow Molding（Polyflow）系统仅提供吹塑仿真功能

• Fluid Flow – Extrusion（Polyflow）系统仅提供挤塑仿真功能

使用Polyflow，Blow Molding（Polyflow）或Extrusion（Polyflow）流体分析系统，在Workbench内对几何体分网，然后用Polydata定义相关数学模型（如通用牛顿流体，粘弹性等），选择材料，定义边界条件，指定最适合于问题的求解控制。Polyflow求解数学方程，仿真结果可在CFD-Post中做进一步分析（如云图，向量图等）

详见Polyflow在线帮助，Polyflow User’s Guide和Polyflow in Workbench User’s Guide.

3.1. SpaceClaim分网

SpaceClaim网格传递给流体系统（Fluent，CFX，Polyflow）的Mesh单元，现在使用.uns文件导入。

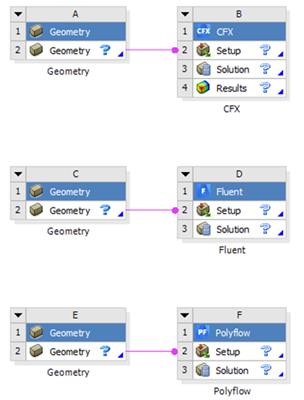

建议传递SpaceClaim网格的方法是把几何组件系统链接至任何Fluent，CFX或Polyflow组件系统的Setup单元，而不用流体分析系统。

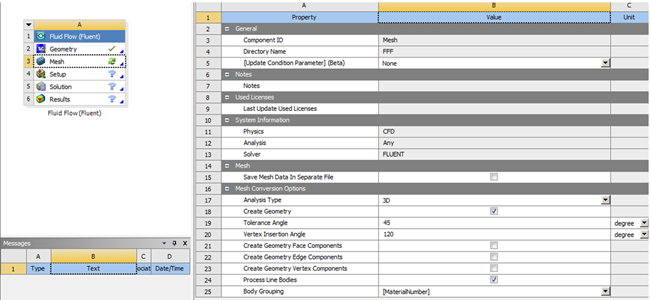

如果使用流体分析系统，应启用SpaceClaim的网格功能，之后将显示在流体分析系统的Mesh单元的属性页中。
