在【Component Systems】中选择【Fluent】，将其拖拉到【mesh】模块上，右击C3的mesh，右击，选择【update】
【mesh】后面变成了【√】即可，之后双击fluent的【setup】
这里，计算的维度根据mesh的结果，生成的2D的，根绝自己的电脑，修改并行的核数即可（二维的，单核计算也可以）其他保持默认即可
点一下【Scale】，在【View length unit in】处选择mm
点击【check】，看一下网格质量，console中的显示如下图所示，最小体积没问题
设置【Gravity】，沿着y方向为-9.81m/s2
在【Slover】下面，Pressure-based(压力基)与Density-based(密度基)
选择【Models】节点
【Multiphase】是多相流模型，该算例不涉及多相流，所以不需要选择
【Energy】指的是能量传递，在传热过程可打开，本算例不涉及，暂时不需要选择
【Viscous】指的是层流湍流模型的选择，这里需要进行设置
后面的几个模型，暂时不做解释

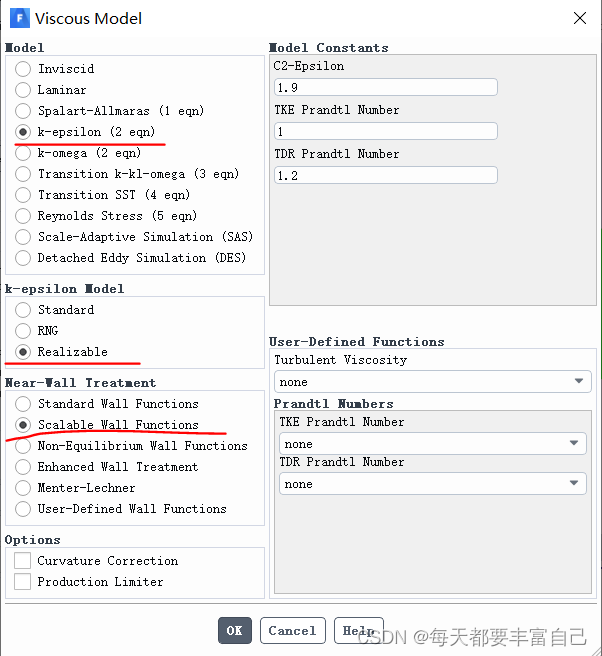

点击【Viscous】模块，设置参数，依次选择 k-epsilon （ 2 eqn ）、 Realizable、Scalable Wall Functions。其他保持不变，点击【ok】关闭对话窗
在【Materials】节点，可以看出流体是air，这里采用默认参数即可。
在【Cell zone conditions】节点下，采用默认参数即可。
点击【Boundary conditions】,进行参数的设置，前面，咱们说的进口速度为1.7m/s，其他参数可以不用设置。因为几何构建时，咱们已经把inlet、outlet以及wall进行了命名，这里已经进行了自动识别
双击【inlet】节点，进入参数设置将进口速度设置为1.7 m/s ，点击【Apply】，关闭对话框
目前【outlet】的type为pressureoulet （压力出口），后期可以比较一下不同出口对该过程的影响
剩下的暂时不需要设置
在【method】节点下，设置参数：
后续可以自己尝试一下不同的选择对计算结果的影响、
在【initialization】节点下，选择 【Hybrid Initialization】 方法进行初始化，点击 Initialize 按钮进行初始化。
在【Run Calculation】的节点下，设置 Number of Iterations 为 1000 ，点击 Calculate 按钮进行计算。
这是开始计算时的残差，当所有的残差达到了0.001，则可认为计算已经收敛，目前计算了82步就完成了收敛
这时可以看一下结果
查看计算域内的速度分布，点击【Results】下的【Graphics】节点，双击【Contours】节点，在在options处进行勾选，Contours of处选择Velocity.... velocity Magnitude，然后点击【Save/display】
以下为速度分布云图，右侧是图例，这时颜色有点偏暗
点击上方的【View】，不勾选Lighting

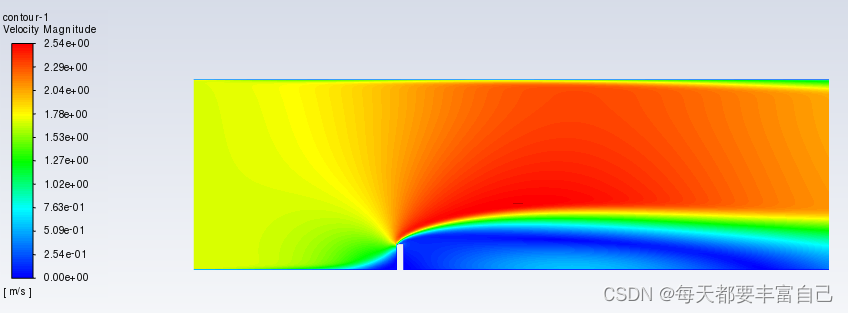

以下为速度分布云图，可以自己尝试着点击不同的Option选项，查看不同的显示效果

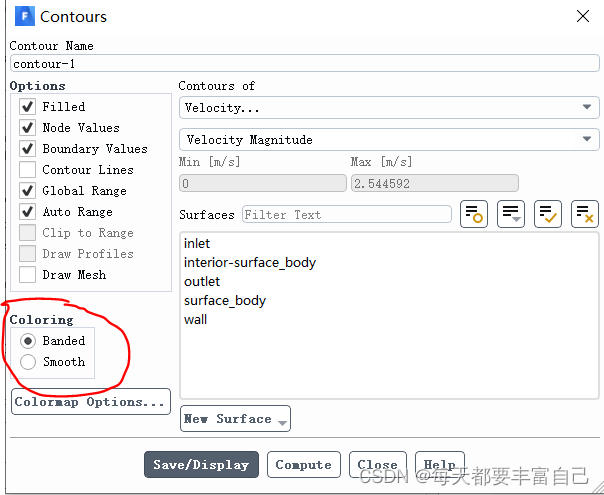

例如：上图的 Coloring为smooth，那么如果Band呢？
查看计算域内压力分布。在contours 对话框中选择 Contours of 下为 Pressure… 及 Static Pressure，点击 Display 按钮显示压力分布云图。
可以根据自己的需要，查看自己想要的变量的分布
利用 XY Plot 输出底部边界上的压力分布。
由于在划分网格之前没有将上下的wall进行区分，所以显示的值是上下两个wall表面的值
如果想看单纯某一个面的压力分布，可以在命名时进行区分
该算例设置的残差为0.001，如果觉得该残差有点大，还可进行残差标准进行修改，一般来说0.001足够了
将残差设置为1e-6，并继续进行计算

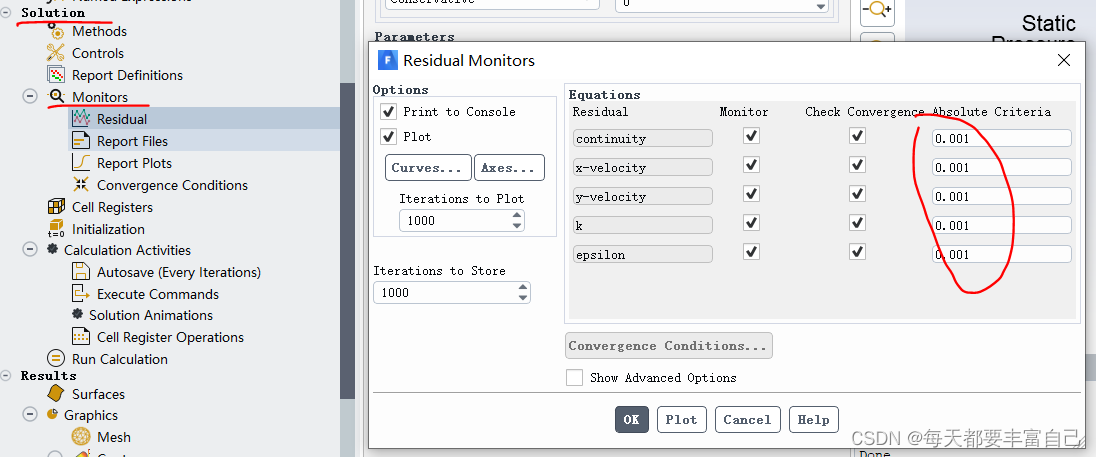

在【solution】节点下，找到Monitors，双击【Residual】，将最后一列数据设置为1e-6
再去点击【calculate】进行计算
查看速度与压力分布，好像影响不大
不易将残差设置过小，一般1e-3足够了，设置的过小，会使得计算时间增加
