Fluent中如何创建与监控流体流动监测点

1 概述

某些仿真问题,需要创建监测点,用于获取空间定点的数据,如特定位置的湿度、温度等数据。


2 创建方法

2.1 基于界面手动创建

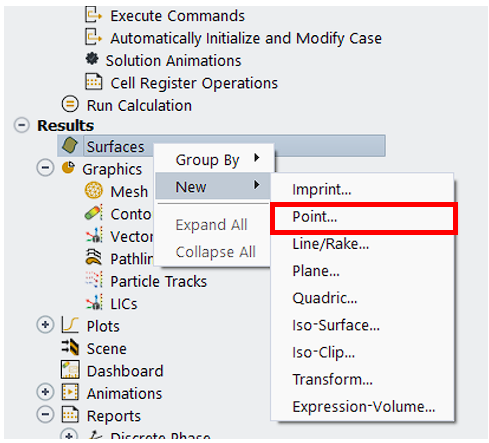

Fluent左侧树状菜单”result”部分,右键点击“surfaces”,可手动创建。

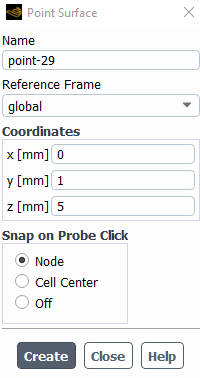

在创建监测点的界面中,需要对监测点命名并指定坐标位置。监测点的命名规范中,只能使用字母开头,不能使用数字或者符号开头。


若坐标位置已脱离计算域范围,会提示创建失败


2.2 基于命令行创建

在Fluent命令行中,输入surface/point-surface可创建监测点,其需要指定点的名称和坐标。

或者等效于基于一行文本的输入:


输入的坐标,其单位为Fluent中自行设置的长度单位,默认为m。图示案例中,基于第二种方式输入的坐标值,其数值单位为mm。


2.3 批量化创建

若需要同时创建多个监测点,可基于2.2的命令行操作,进行批量化创建。

在Excel中,按照以下格式,输入各点的名称和坐标:

  • A列:surface/point-surface命令不要改动
  • B列:点的名称
  • C/D/E列:点的X/Y/Z坐标数值


全选上述Excel框,并复制到命令行即可。


坐标数值可基于Excel的公式编辑器批量化创建,从而减少了手动创建的工作量


3 数据可视化

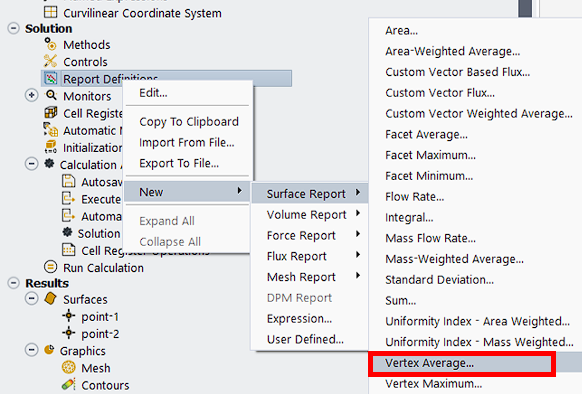

在”report definitions“中,可基于”surface report“类型创建监测点的数据监测。其类型建议为”vertex average“。

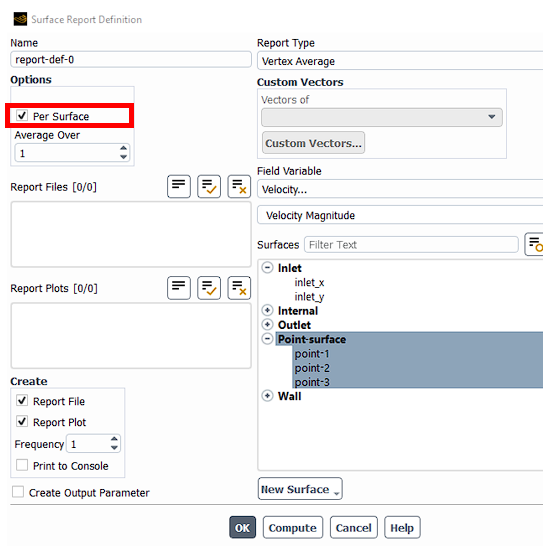

设置中,勾选”per surface“选项,使各个点的数据分别储存,方便比对。若不勾选”per surface“选项,则保存为多个监测点结果的平均值。

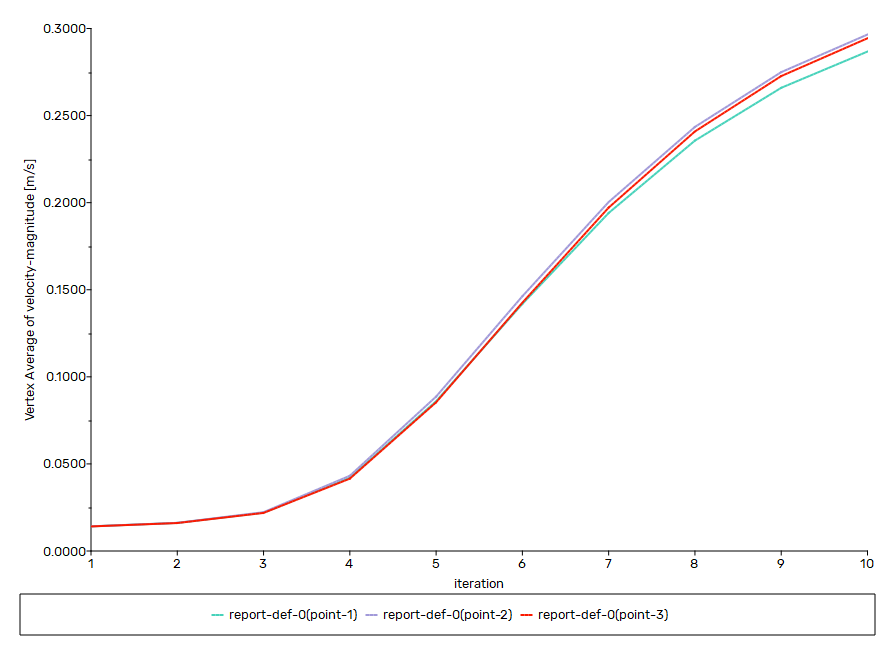

在计算过程中,其监测点的数据各自分别显示。

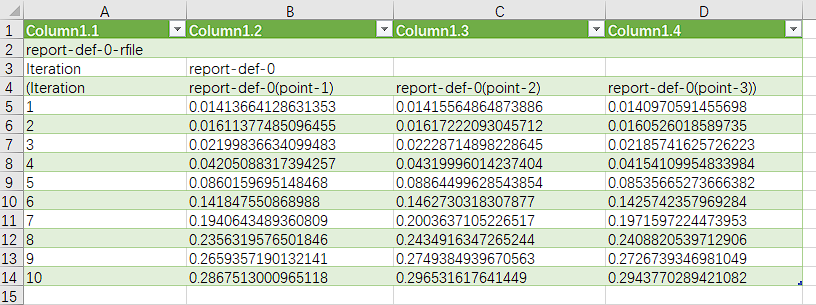

输出的OUT文本文件中,其保存方式也是每个点分别保存。
