SolidWorks块功能深度解析：灵活应用技巧

SolidWorks中到的块和CAD中的块功能是一样的，都是用于处理重复性的图形或文字。块可以使用最小的尺寸和约束条件来生成布局草图，这些块可以通过合适的操作自动转成零件文件和它们的装配体文件，从而提高建模效率。下面以四连杆为例。

方法：

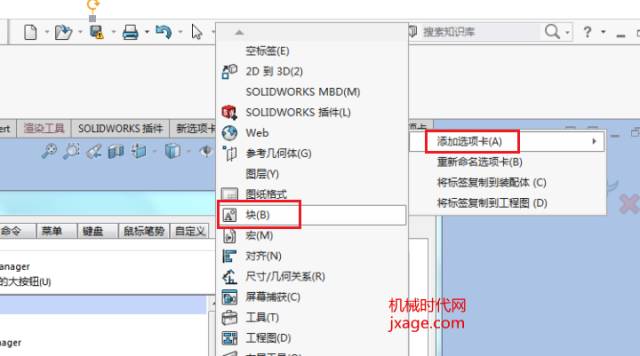

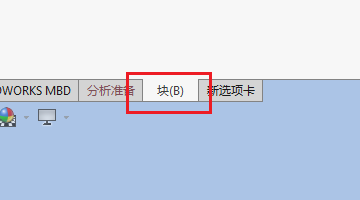

1.点击【工具】–【自定义】，在“新选项卡”上鼠标右击选择【添加选项卡】–【块】。

完成。

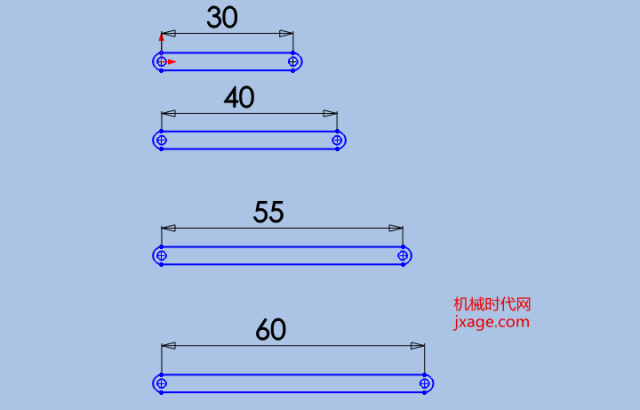

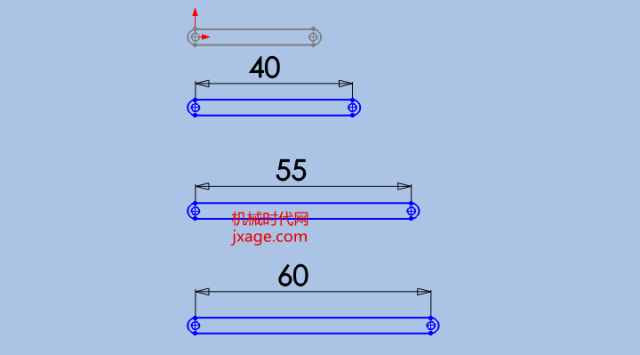

2.点击【草图绘制】，选择FRONT平面作为草绘平面，绘制如下的草绘。（这里为了方便我在同一个草图中绘制）

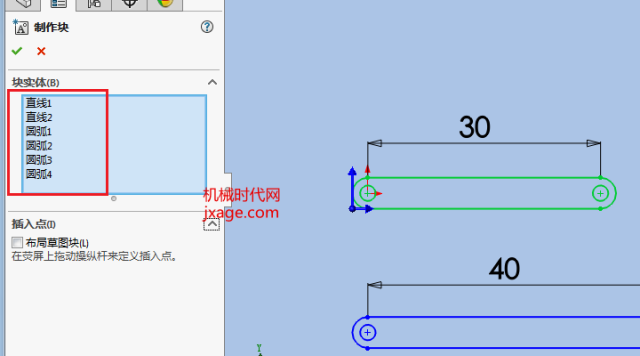

点击【块】–【制作块】，选择之前的草绘作为块实体，展开插入点，将坐标控制点拖拉到希望的插入点上。

完成。

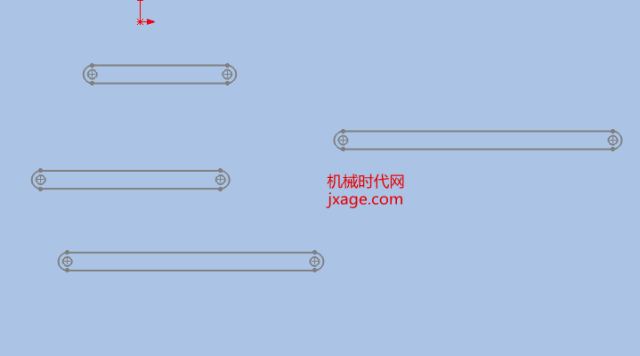

3.采用同样的方法将其他三个草图制作成块。

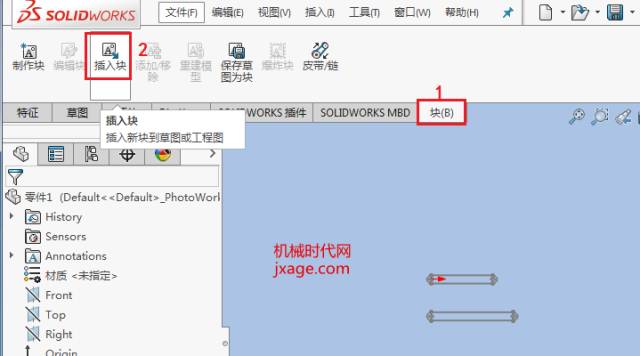

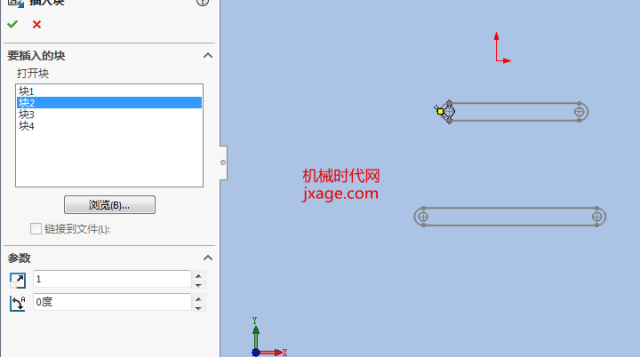

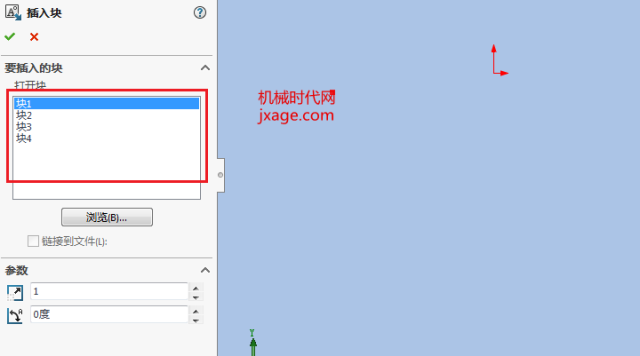

4.在上视基准面创建一个新的草图，这个草图称为布局草图。点击【块】–【插入块】。

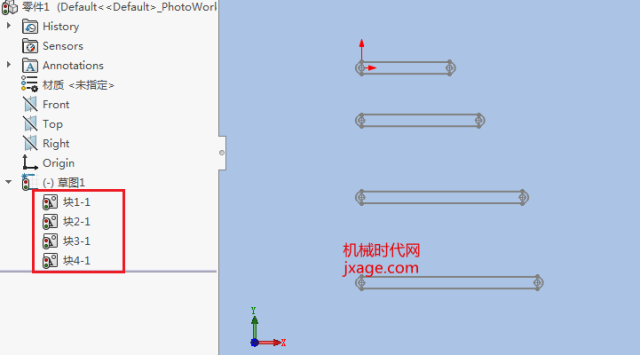

将块1到块4依次拖出来。

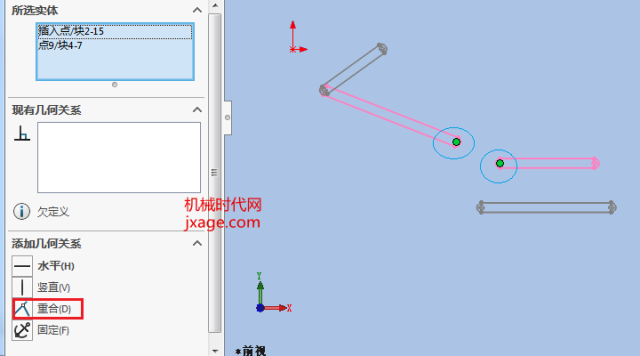

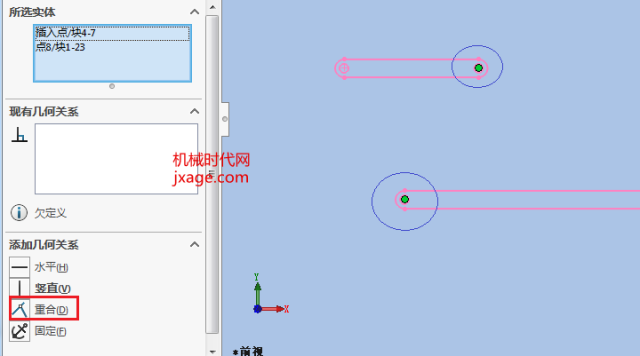

5.设置约束。按住Ctrl选择块1和块4的端点圆孔处，添加【重合】约束。

按住Ctrl选择块2和块4的端点圆孔处，添加【重合】约束。

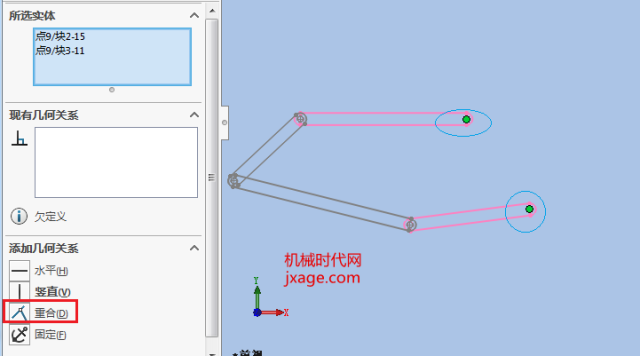

按住Ctrl选择块2和块3的端点圆孔处，添加【重合】约束。

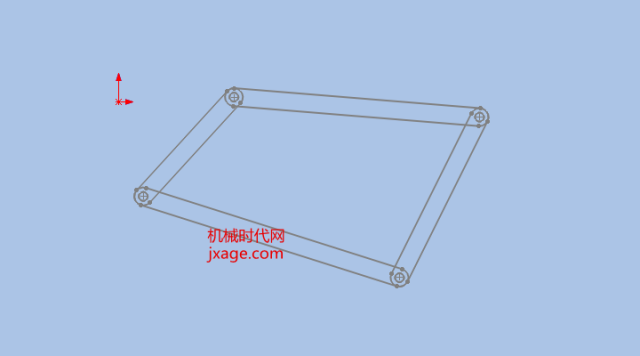

完成后如下图。

6.拖动草图测试机构是否可行。

7.选择草图1，按住Ctrl+C，再按住Ctrl+V，复 制三份。分别对这三个草图的块1、块2、块3和块4进行拉伸。
