圆柱体中间切除：组合命令与基准面偏移切割

solidworks如何切除圆柱中间一部分？solidworks中，切除圆柱中间一部分是一个常见的操作需求。如果手动操作，步骤繁琐且易出错。针对这一问题，php小编香蕉带来详细的操作方法，帮助用户快速高效地完成圆柱切除操作。以下内容将引导大家一步步掌握solidworks切除圆柱中间一部分的技巧，解决这一操作难题。

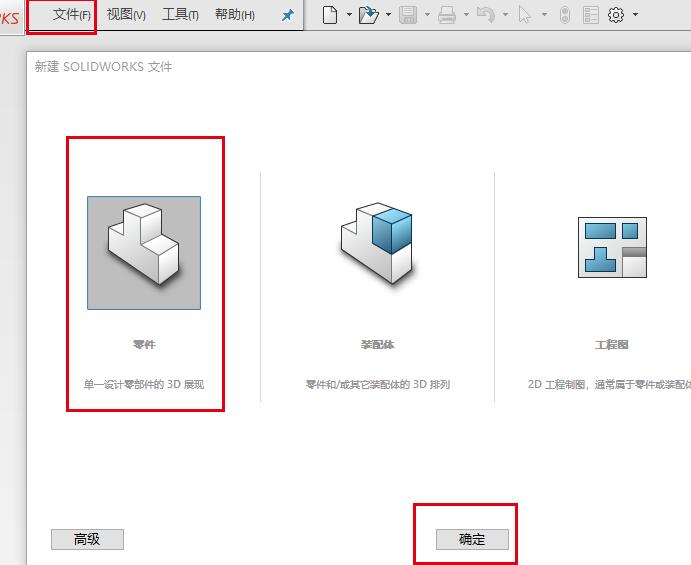

1、打开SolidWorks，点文件，找到新建，出现一个如图所示的窗口，选择零件，然后点确定。

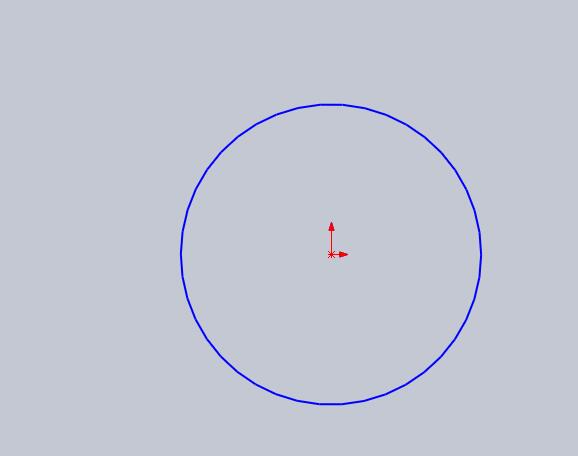

2、选择前视基准面会草图绘制平面，用草图里面的圆命令绘制一个半径50的圆，如图所示。

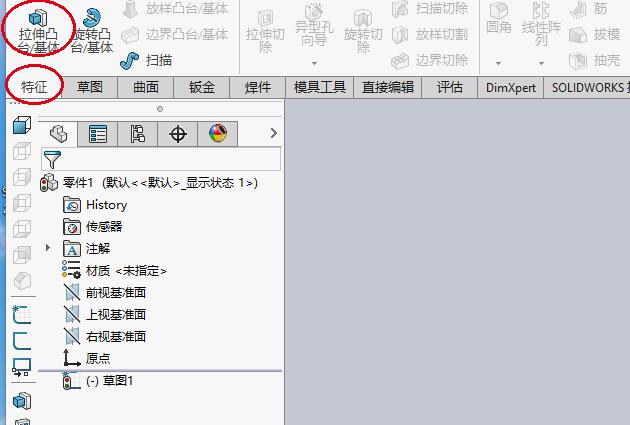

3、找到工具栏【特征】里面如图所示的【拉伸凸台/基体】命令。

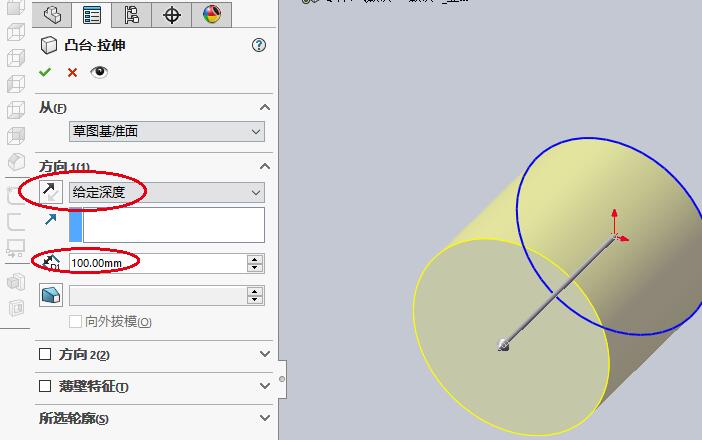

4、点【拉伸凸台/基体】命令，出现一个【拉伸凸台】的参数窗口，填写拉伸深度100，然后点确定，这样就拉伸了一个圆柱体。

5、选择上视基准面作为草图绘制平面，在中间位置绘制一个如图所示的草图。

6、找到工具栏【特征】里面的【拉伸切除】命令，出现一个【拉伸切除】参数窗口，拉伸切除的方向选择两个方向，切除的深度都选择【完全贯穿】。

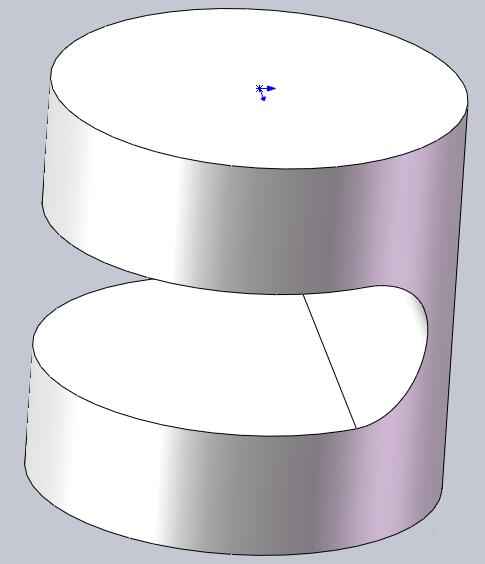

7、点确定，这样圆柱体就从中间切除一部分了，效果如图所示。

以上就是Solidworks切除圆柱中间一部分的操作方法的详细内容，更多请关注php中文网其它相关文章！
