半圆键零件建模：旋转切除与对称约束应用

php小编小新带您了解solidworks创建半圆锁零件模型的详细步骤。solidworks是一款功能强大的三维设计软件，通过本文指导，您将学会如何使用solidworks的各种工具和功能来创建精确的半圆锁零件模型，为您的设计工作提供帮助和灵感。

1、打开Solidworks，新建一个零件文件。

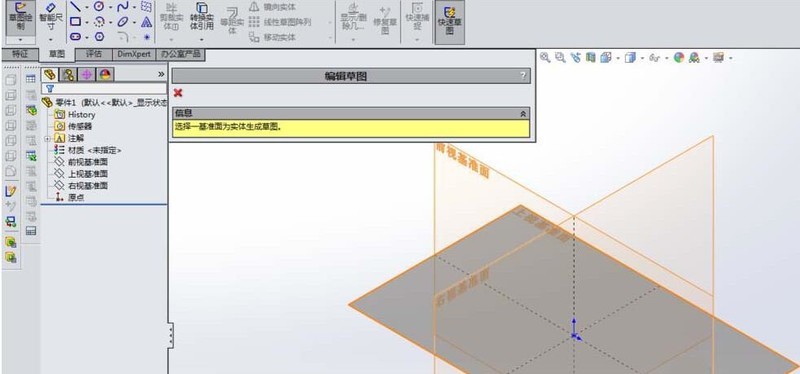

2、如图所示，以上视基准面为草图平面创建一个草图。

3、在草图工具栏中找到圆命令并激活，画一个直径25mm的圆。

4、如图所示，画一条经过圆心的构造线。

5、如图所示，再画一条水平线，这条线距离圆心2.5mm。

6、在草图工具栏中刚找到【裁剪】命令，按下图所示，进行裁剪。

7、如图所示，用【拉伸凸台/基体】命令，拉伸6mm高。

8、如图所示，在工具栏中找到【倒角】命令，对两个圆弧进行倒角，倒角尺寸0.4mm。说明一下，【倒角】命令藏在【圆角】命令下面。

9、完场以上操作，一个符合国家标准的】GB/T 1099.1键 6x10x25】半圆键就造好了。

以上就是Solidworks创建半圆键零件模型的详细步骤的详细内容，更多请关注php中文网其它相关文章！
