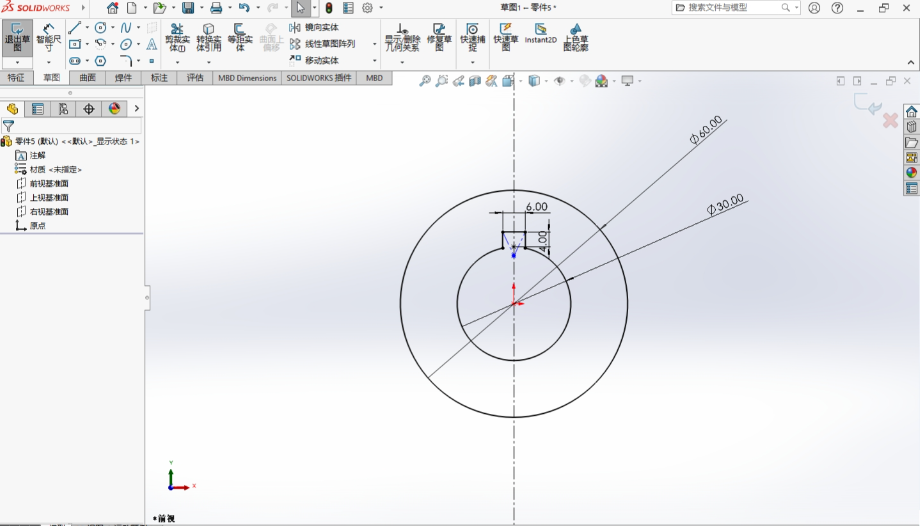

一、先分清概念
完全约束：零件 6 个自由度全部固定，无多余约束 ✅
过约束：同一个自由度被两组及以上约束同时限制，软件标黄色警告；轻则报错、拖动卡顿，重则无法编辑、工程图崩溃、仿真失效。
冗余约束（约束过多）：不一定弹窗报错，但大量不必要配合，装配体卡顿、重建慢，属于隐形性能杀手。
重点：SW 很多时候不会主动提示轻微过约束，肉眼很难发现。
二、快速排查步骤（实操顺序）
1. 直观初步检查
特征树：出现黄色感叹号 = 存在过约束配合；点开配合组，黄色配合就是冲突项。
注意：部分过约束不显示感叹号，仅重建缓慢，不能只看警告！
2. 使用【配合诊断】（官方最强工具）
操作路径：
装配体顶部菜单 → 工具 → 配合诊断
功能：
自动列出：过约束配合、无解配合、冲突配合
选中冲突配合，图形区高亮对应的配合面
可直接抑制 / 删除冲突配合
使用技巧：
先点【全部诊断】，不要只选单个零件；诊断完成后，优先处理标红 / 黄色项目。
3. 自由度检查（定位根源）
选中零件 → 右键【移动零部件】，手动拖动：
理论应该固定，但还能拖动：欠约束
无法拖动，但配合大量报错：过约束
进阶：插件【评估】→ 零部件自由度（部分版本需要调出），直接查看剩余自由度。
4. 分层排查法（大型装配必备）
隐藏所有子装配，只保留顶层核心零件排查
逐个打开子装配，子装配内部过约束会向上传递
高频坑：子装配设为【固定】+ 顶层又添加配合，双层锁定直接造成大面积过约束！
5. 区分【固定零部件】与配合冲突
很多新手踩坑：
零件右键【固定】（相当于隐形全局约束），又额外添加重合、同轴配合 → 典型过约束
✅规范：尽量少用【固定】，优先使用配合；底座主零件可以固定，其余零件依靠配合定位。
三、最常见产生过约束的典型场景
同轴 + 同时两个端面重合：一根轴，轴套两端面都添加重合，只需要一端重合 + 同轴，另一端留间隙
同时添加【重合】+【距离 0mm】，双重限制同一个自由度
圆周阵列零部件后，又手动对阵列零件追加配合
子装配内部已经完全约束，总装配再次对子装配添加定位配合
对称配合 + 其他重合配合叠加冲突
标准件（螺栓垫圈）多重重合：螺栓头重合垫片、垫片重合板、螺栓螺纹孔同轴，多重面叠加约束
四、优化规范（从源头避免约束泛滥）
原则：最少配合原则
一个零部件定位，尽量控制 2～3 组配合 完成定位
回转类零件（轴、轴承）：同轴 + 1 个端面重合（2 组配合足够）
方块箱体零件：面重合 (X)+ 面重合 (Y)+ 面重合 (Z)（3 组配合，刚好完全约束）
实操优化规则
优先使用高级配合，减少配合数量
路径：配合窗口 → 高级配合
宽度配合：一次完成居中定位，代替 2 个重合
对称配合：一次完成左右定位
距离 / 角度配合替代多组重合
慎用多重面重合
不要同时约束零件多个平行平面重合，锁定同一个方向只需要 1 组。
阵列零部件禁止额外追加配合
使用【特征驱动阵列】【线性 / 圆周零部件阵列】，阵列生成的零件自带位置，不要再手动加配合。
子装配设置策略
如果子装配在总装不需要运动：子装配内部完全约束；总装只添加最少定位配合
如果子装配需要活动：子装配内部保留运动自由度，总装不要重复锁死
及时清理失效配合
零件修改、特征压缩后产生大量灰色失效配合，累积后极易引发隐性过约束，定期删除无效配合。
灵活使用【抑制配合】调试
不要直接删除不确定的配合，先抑制，重建测试，确认多余再永久删除。
五、过约束处理标准流程
启动【配合诊断】，导出所有冲突配合
记录冲突的两组配合限制的同一自由度
判断保留哪一组：保留通用性高、后期修改不容易失效的配合
删除冗余那一组配合，重建装配体
移动零部件测试：无报错、定位稳定
重建速度对比，确认卡顿改善
六、进阶性能技巧（约束过多导致装配卡顿）
运动无关标准件（螺丝、销钉）：完成定位后，将零部件设为【轻化】
大批量紧固件不要一个个配合，使用【智能零部件】【Toolbox 阵列】
避免大量【相切配合】，相切计算开销极大，容易产生隐性过约束
不要混用基准轴、基准面、实体面多重定位，统一一套参考
七、快速避坑清单
❌ 错误：轴两端面都重合 + 同轴
✅ 正确：同轴 + 单端面重合
❌ 错误：零件【固定】+ 再加重合配合
✅ 正确：要么固定，要么只用配合二选一
❌ 错误：阵列零件手动二次添加定位配合
✅ 正确：依靠阵列驱动位置
❌ 错误：多个平行面全部添加重合
✅ 正确：单一方向只约束 1 个面
