solidworks钣金工具中焊接边角操作教程

用solidworks画钣金盒子，四个边角怎么处理？是用闭合角还是用焊接边角工具？焊接边角工具怎么用？今天就来解决solidworks钣金盒子边角处理问题。

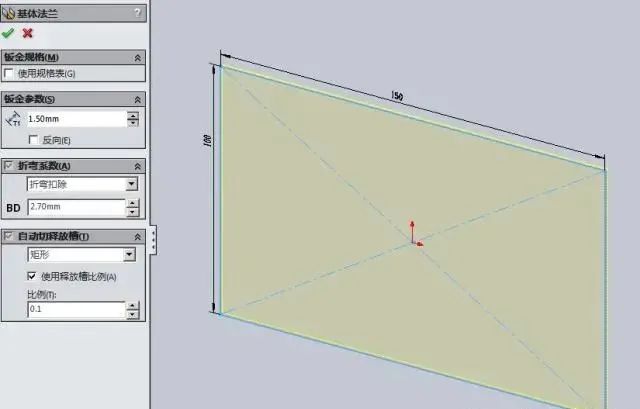

我们先创建基体法兰，钣金参数为1.5mm，折弯扣除我设置2.7mm，其它默认。

继续创建四边折弯，采用边线法兰同时拉伸成型，默认半径0.1mm，给定深度50mm，材料在内，其它默认。

完成钣金盒子绘制，我们来处理边角。共有两种方法：一种是直接焊接边角处理，另一种是先闭合角，然后焊接边角处理。

01直接焊接边角处理方法：

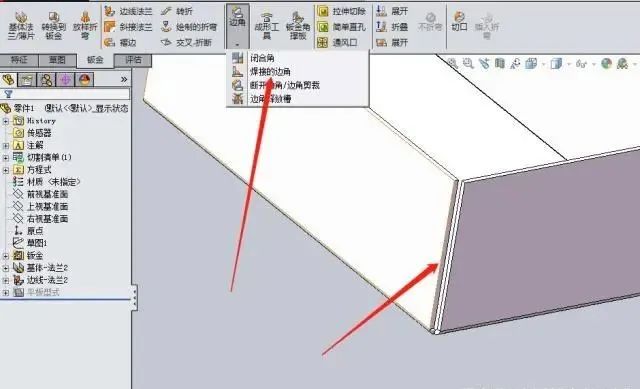

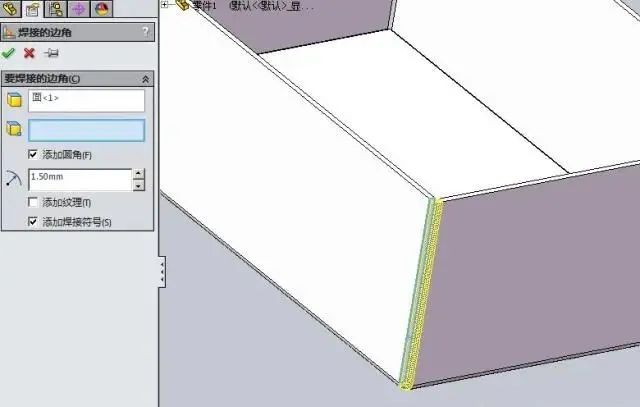

方法很简单，找到焊接的边角工具，点选要处理的边角。点选一个面，直接就出现预览。添加圆角勾选上，半径设置为1.5，与钣金厚度一致。

方便出图或方便查看的画，可以选择添加焊接符号。

点击完成。看效果。

同样操作，完成另外三个角的焊接边角处理。

展开看一下，看效果：展开时，solidworks自动把焊接的边角压缩，展开尺寸和没有焊接边角之前一样，折弯后，边角缝隙比较大。

02先用闭合角在焊接边角方法：

找到闭合角工具，点击要处理的边角的平面。边角类型里选择第2或第3选项，不要第1选项。点击完成看效果。

焊接的边角没有添加圆角，因为缝隙很小了，添加的圆角也很小，没有多大意义。

同样，看展开效果。

同样是自动把焊接的边角压缩了，但是，因为先做了闭合角，折弯后缝隙很小，焊接时不用增加很多焊料。

这样做的展开还需要添加一步，就是增加工艺孔。

在展开状态，找到边角裁剪，点击展开图四个角的边线，如图蓝线部分。四个角的边线都选择上。

半径修改为1.5mm，即材料的厚度，也可以选择与厚度的比例，数值为1。完成。

至此，方法2操作全部完成。这种方法画图复杂，需要考虑的也多。实际生产中，折弯处缝隙小，比较美观。焊接工作量小，劳动强度低。

方法1操作简单，焊接量大。可根据实际情况选择不同的方法。
