SOLIDWORKS Electrical电气原理图符号库创建

新建原理图符号库

新建符号、填写属性

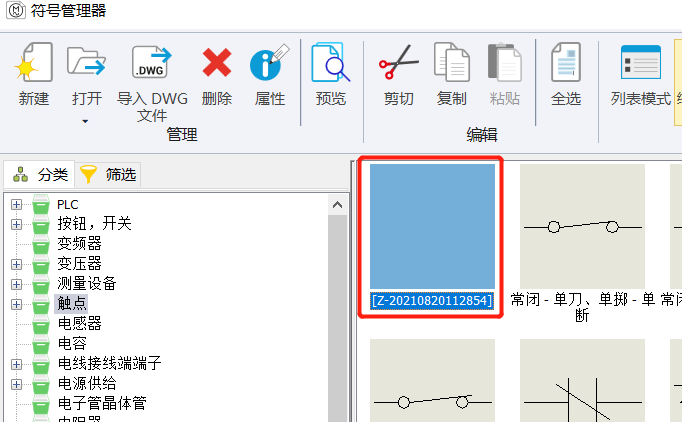

在数据库中选择符号管理器，选择对应分类，点击新建，填写符号属性。

双击新建的符合，进入符号编辑界面；

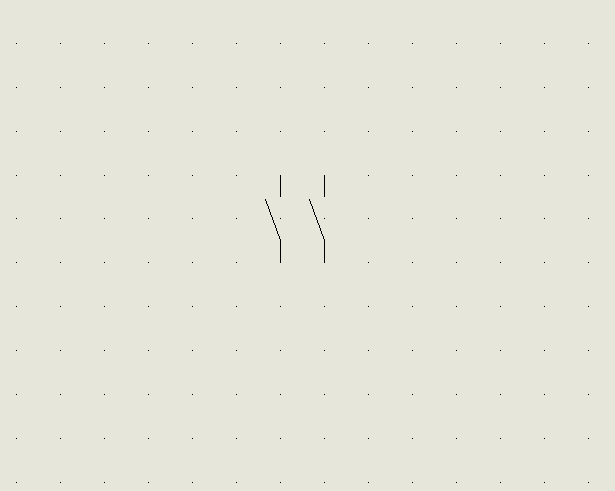

绘制出图形符号或者，从别出复制；

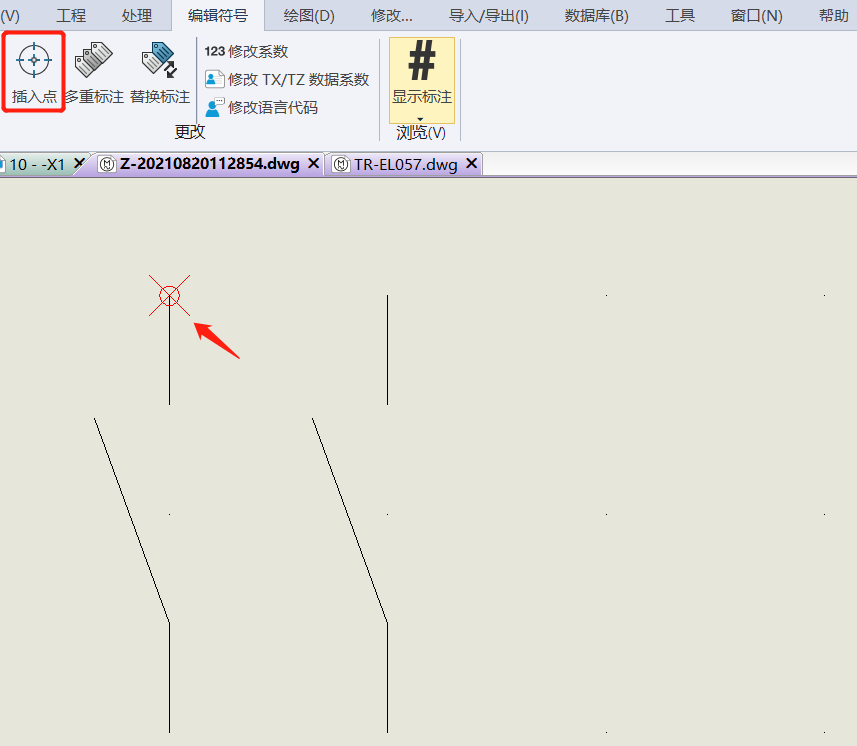

添加插入点

指定一个使用符号时的插入点

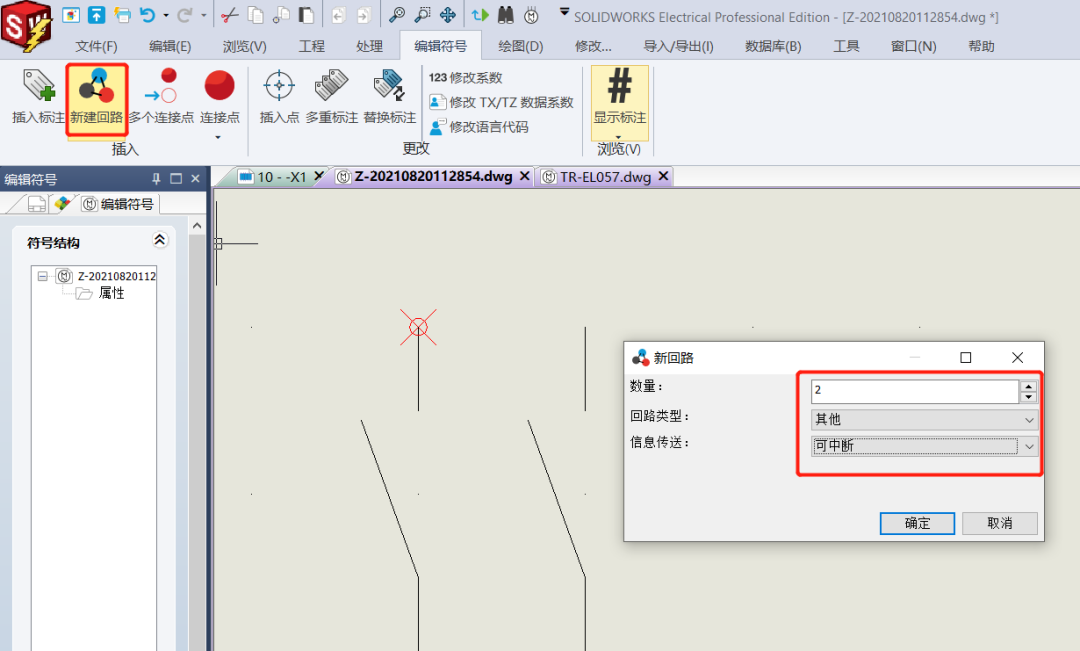

添加新回路

点击新建回路，创建回路数量与类型，并指定可中断

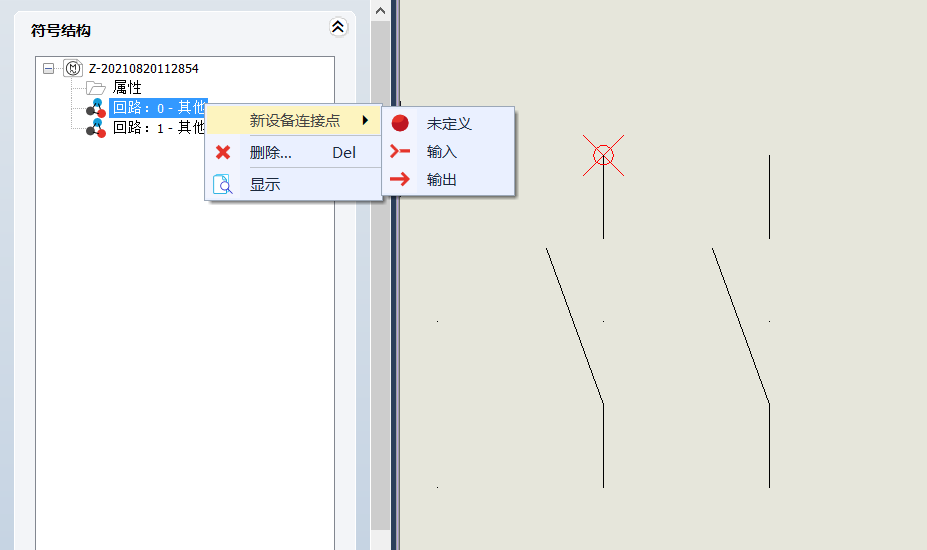

新建连接点

为符号指定回路的连接点

依次选择输入输出点，或使用未定义点，指定符号的端点，注意箭头方向；放置前，可鼠标右键旋转插入方向；

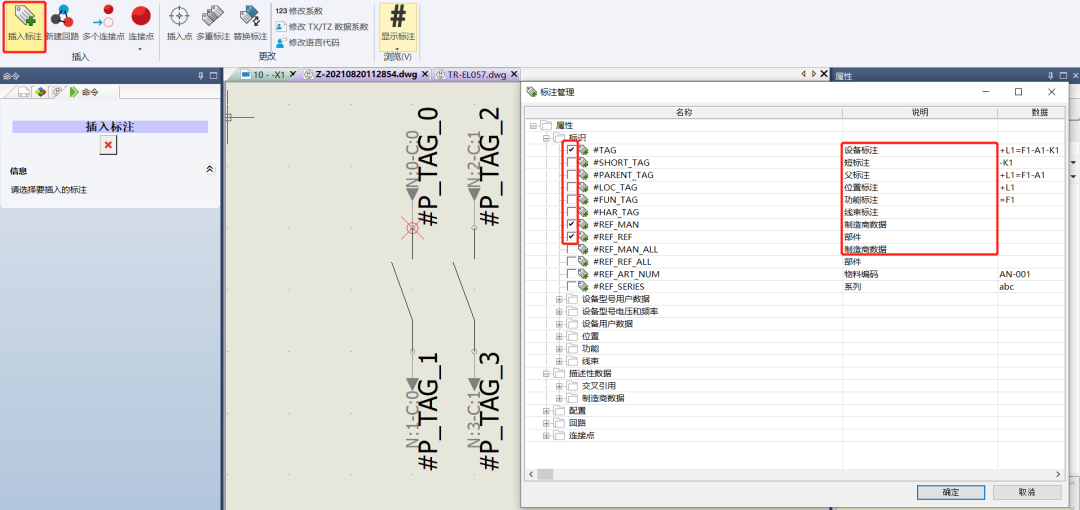

插入标注

插入标注，根据说明提示选择符号旁需显示的标注，确定

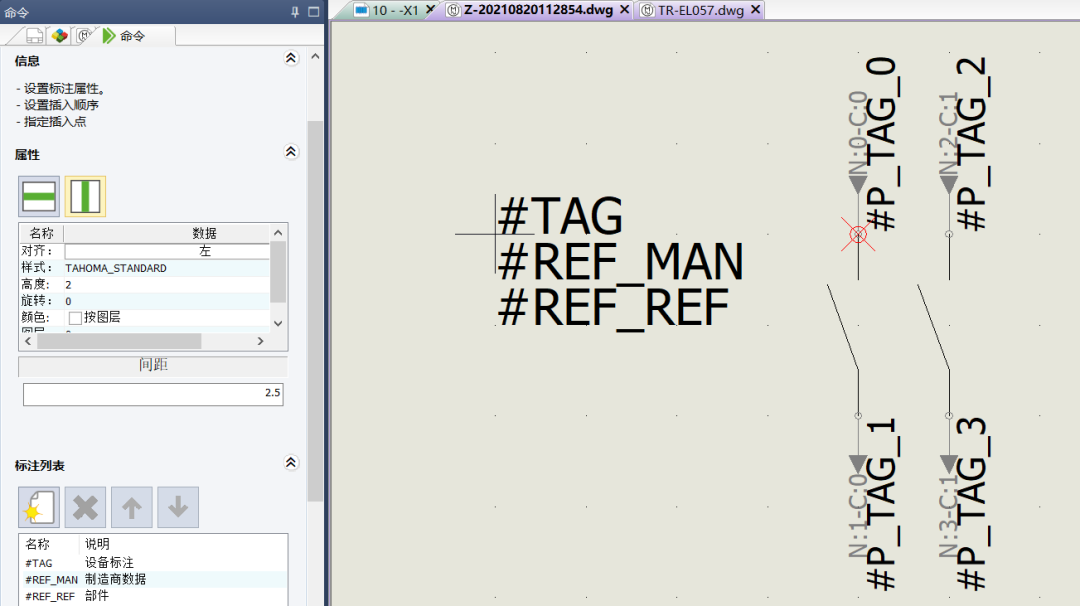

选择，合适的对齐方式，文字高度等，放置在符号旁合适的位置；

在符号结构中标注即显示当前插入标注内容,选择对应标注可在标注属性更改标 注属性（包括标注字体大小、顔色、位置等属性）

符号的新建同样可从其它文档导入 DWG  格式，

或通过解压 导入其它已建成的数据， 以上设定完成保存后就可在设计中调用。
