企业标准化搭建之SOLIDWORKS Electrical绘图模板的创建

SOLIDWORKS Electrical软件具备标准化的条件，只要将一些通用的绘图环境制作为模板，并存储，在需要的时候便可快速装载，从而减少了重复性、不必要的工作量，提高画图效率还可以在一定范围内规范工程师操作。 因此，对于使用SOLIWORKS Electrical的企业来说，很有必要将自己企业的绘图模板绘制上传至SOLIDWORKS Electrical中。

1打开电气工程

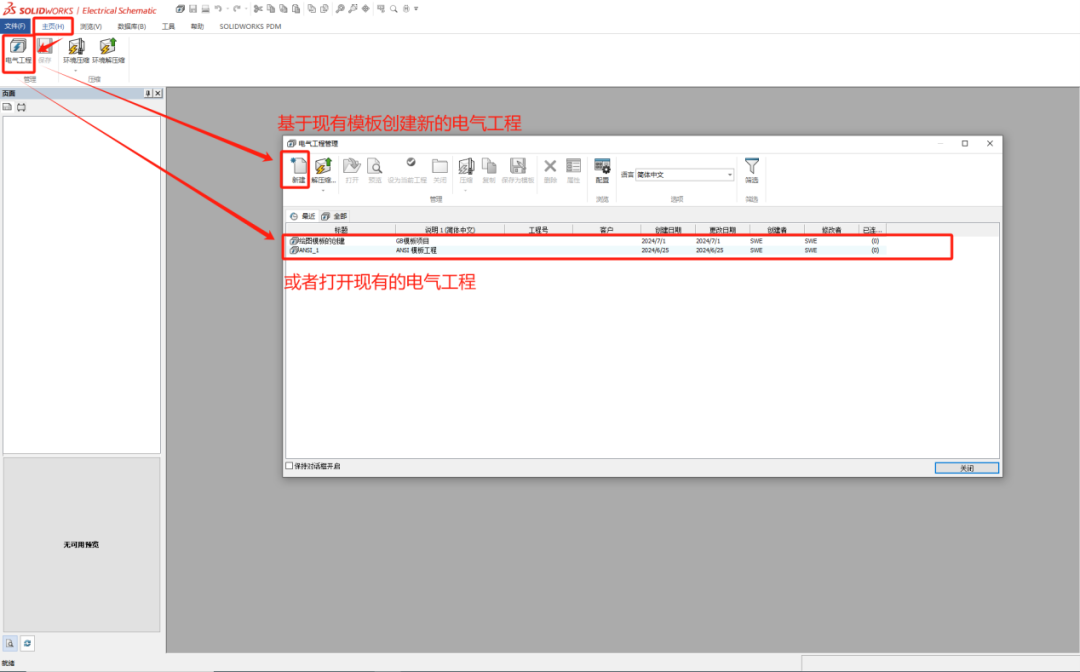

可以基于现有模板创建新的电气工程，或者打开现有的电气工程。

2 编辑电气工程的配置。

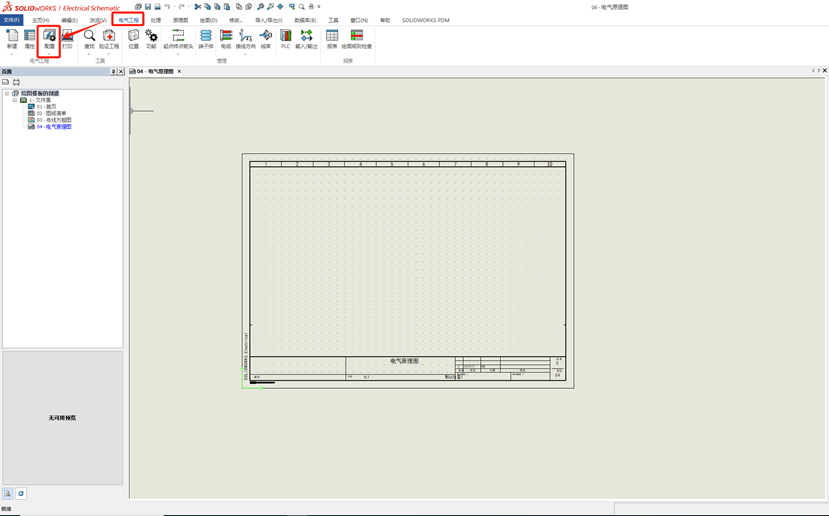

点击“电气工程”功能栏下的“配置”命令。

设置基本信息配置，之后的模板默认使用该基本信息配置。

设置图表配置，之后的模板默认使用该图表配置。

设置符号配置，之后的模板默认使用该符号配置。

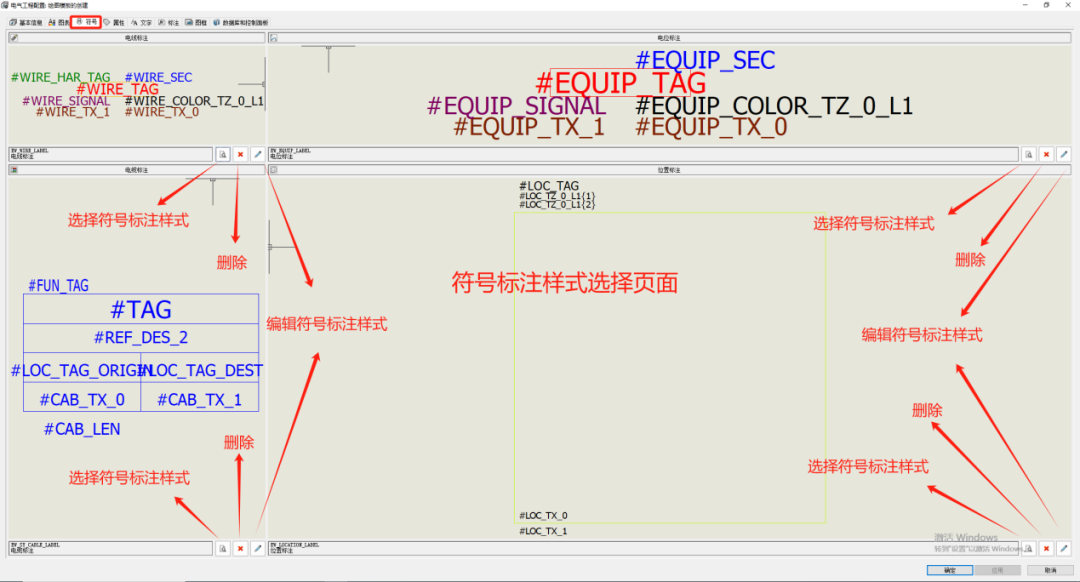

设置属性配置，之后的模板默认使用该属性配置。

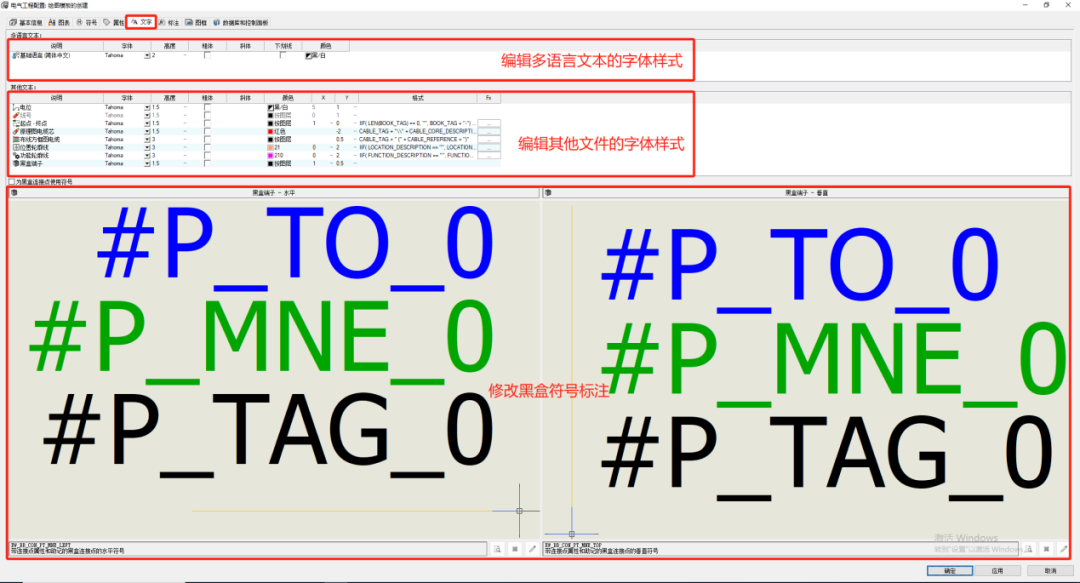

设置文字配置，之后的模板默认使用该文字配置。

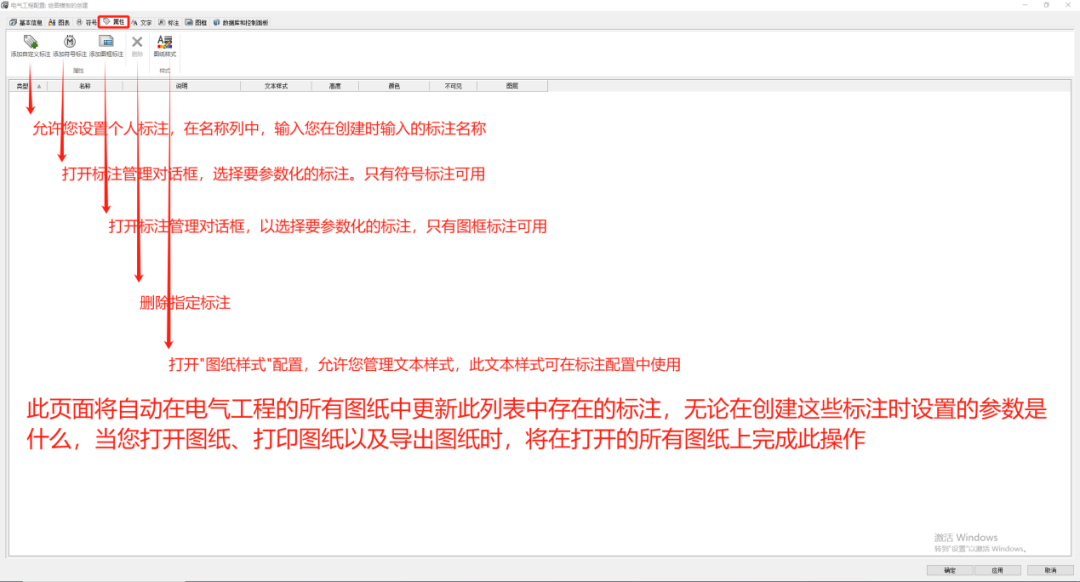

设置标注配置，之后的模板默认使用该标注配置。

设置图框配置，之后的模板默认使用该图框配置。

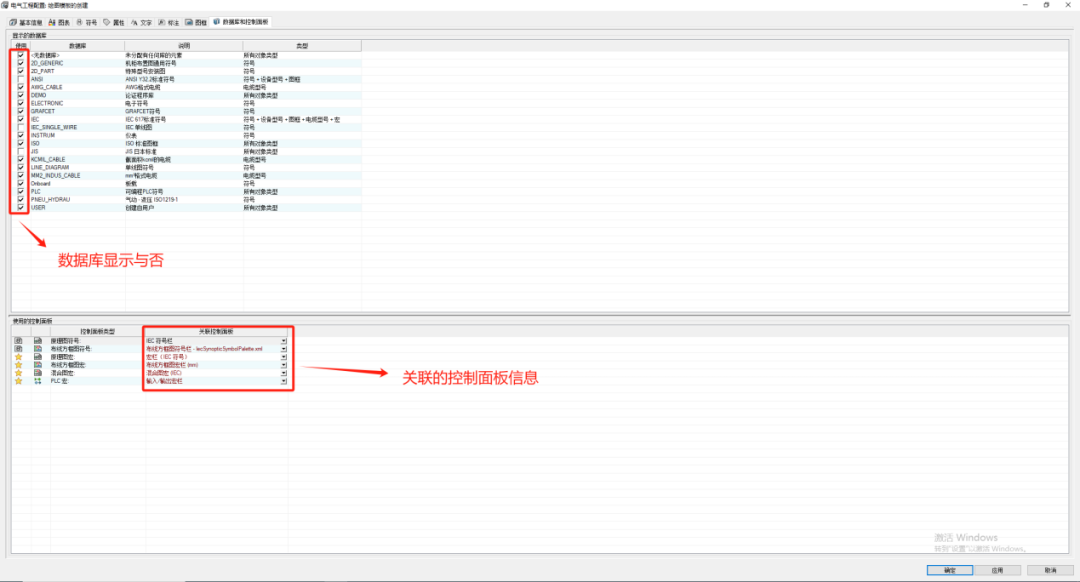

设置数据库与控制面板配置，之后的模板默认使用该数据库与控制面板配置。

3搭建模板文件架构

电气工程的文件层级划分从大到小分别为:文件集、文件夹、页面。页面也就是各种图纸类型包括原理图、布线方框图、2D机柜布局图等类型。所以可根据企业的标准及规范搭建文件架构

右键工程新建文件集，文件集下可以新建文件夹、页面。文件集可以用来分类或者管理不同的文件夹以及页面。

右键文件集新建文件夹或者页面，文件夹下可以新建页面。页面则分为了不同的图纸类型。

右键文件夹仍可以新建文件夹和页面，文件夹可以管理文件夹与页面。

4保存为模板

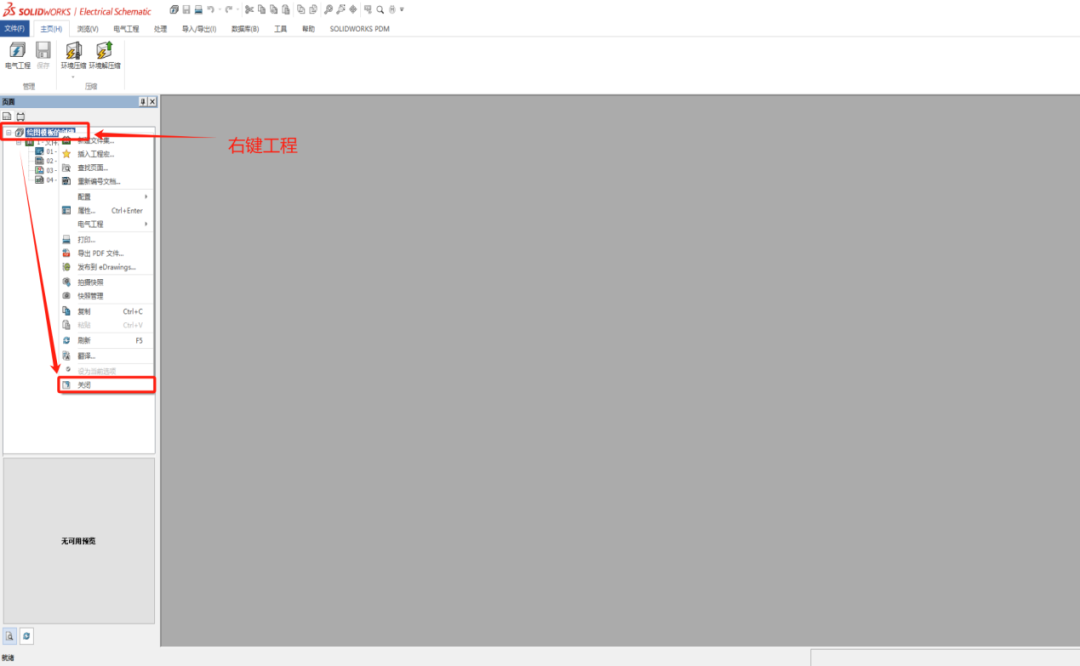

工程配置与文件架构搭建完成后，需要先关闭该工程才能保存为绘图模板。

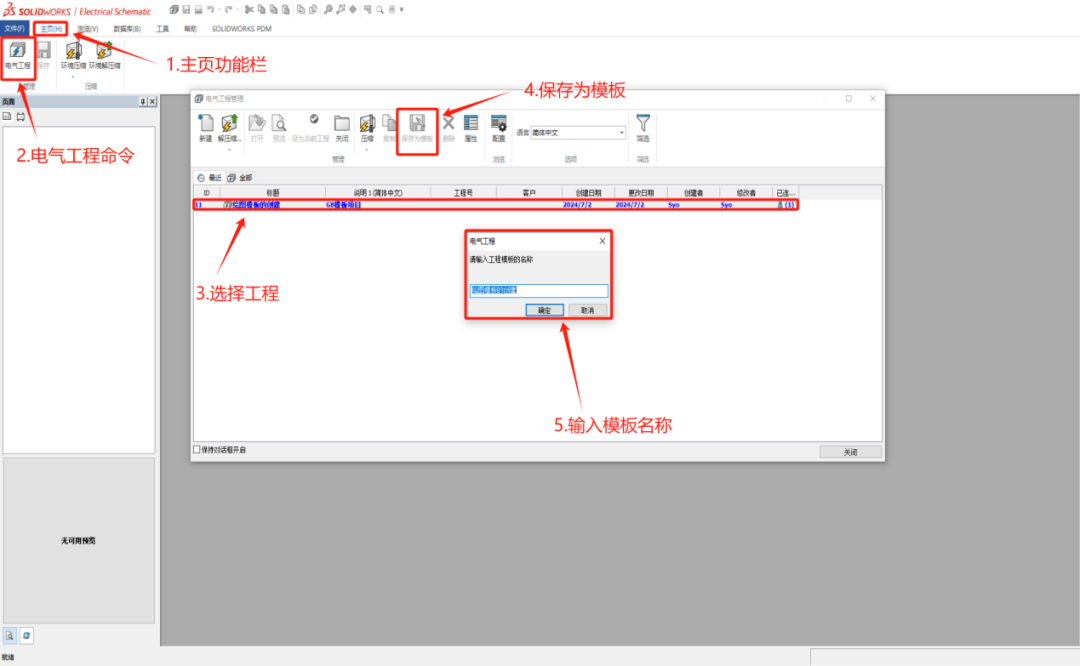

选择工程，保存为模板。

保存为模板后，新建工程就可以选择模板，模板将会使用刚才设置好的工程配置与文件架构。

模板保存路径。
