PKPM生成的暗柱原图配筋图无法全部转换问题的解决方案

有很多工程师习惯用PKPM生成剪力墙暗柱的原图配筋，然后通过图形接口转换到CAD平台进行编辑修改，我们探索者软件在【图形接口】命令菜单中没有设置专门的转剪力墙配筋的命令，但是可以通过下面的几个步骤实现转换的过程。

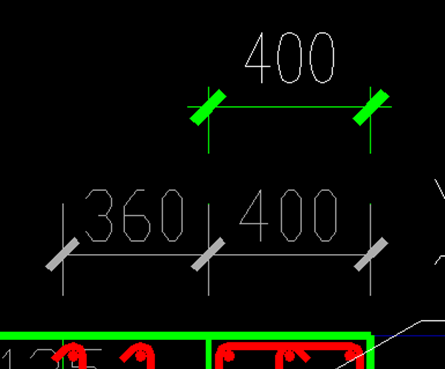

1、打开PKPM生成的.dwg文件，首先看我们探索者的绘图比例，在【初始设置】中，选择按1:1绘图，并存储到系统。然后调整绘图比例跟PKPM生成的图形的比例保持一致，比如这张原图配筋是1:50的，那么就把探索者的绘图比例调成1:50，其他比例类同。通过探索者的尺寸标注或者DI查询命令，查看该图所需缩放的比例，并对图形进行缩放。使其达到如下状态：

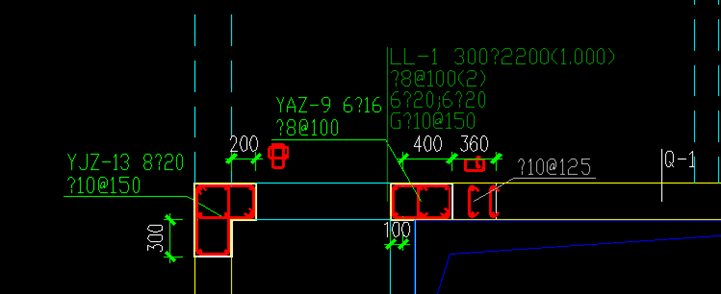

2、执行TSSD模块下的【图形接口】----【转柱平法图】命令，按照默认图层即可，会成为如下状态：

3、可以看到，还有些标注以及钢筋没有转换过来，这时执行【分步转柱图】的命令

通过选取相应的内容进行转换即可。比如

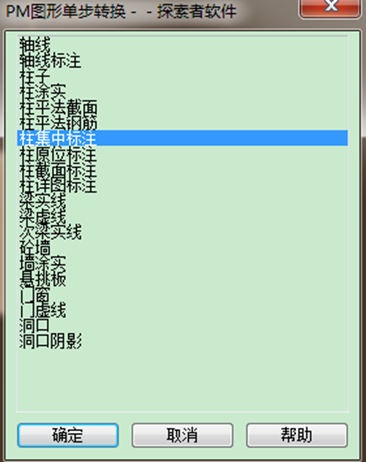

选柱集中标注

选柱原位标注或者柱截面标注，都可转换过来。

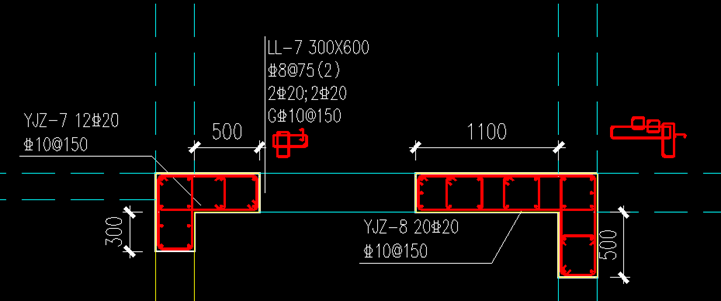

4、最后的转换图如下：
